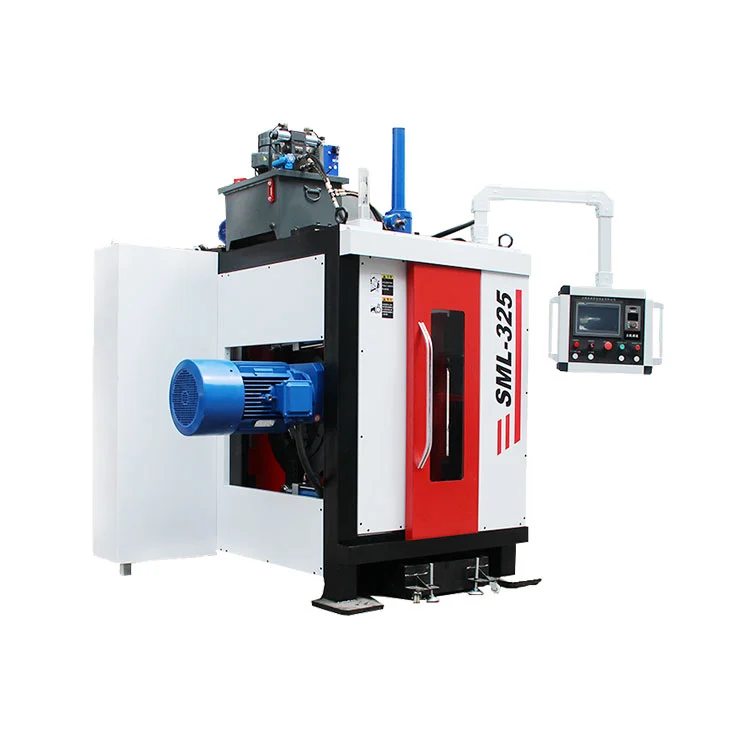

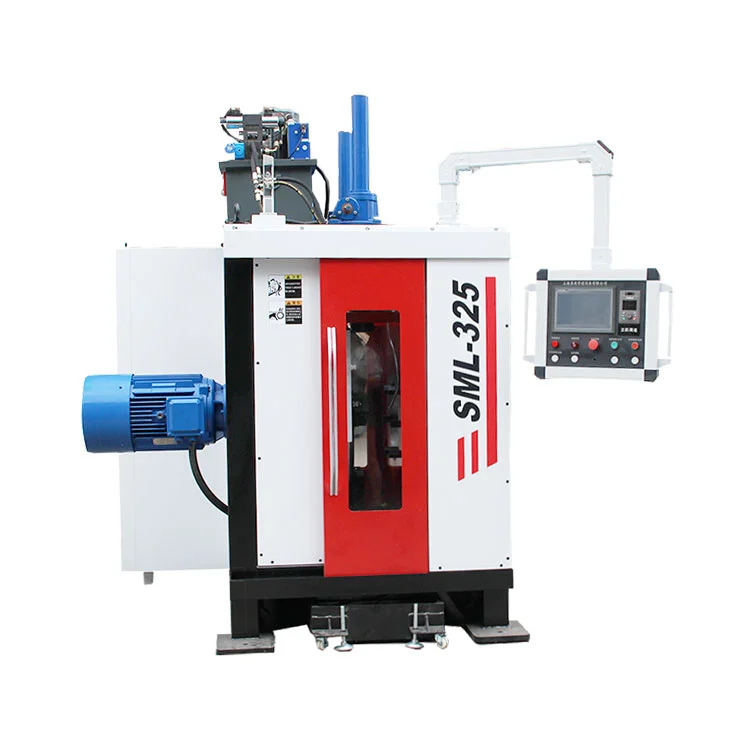

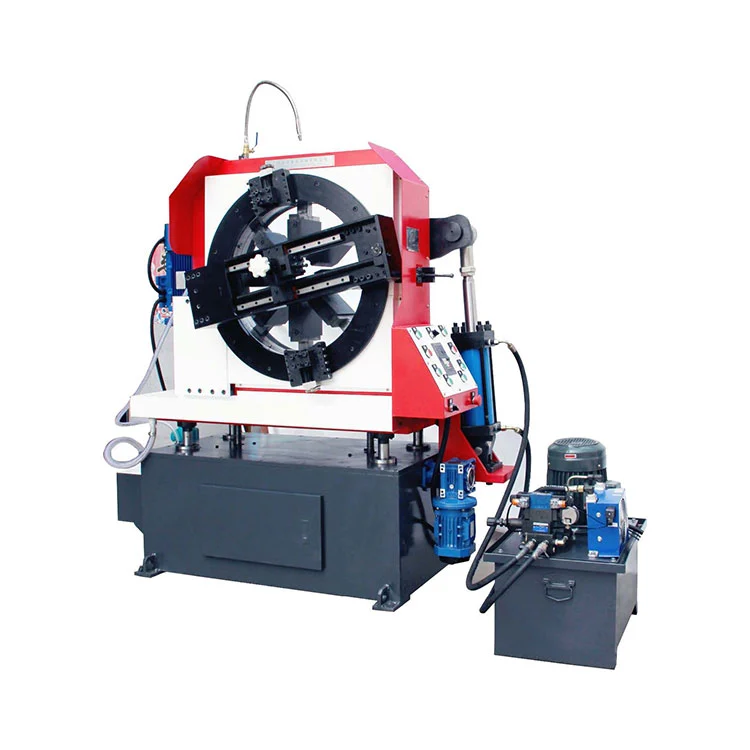

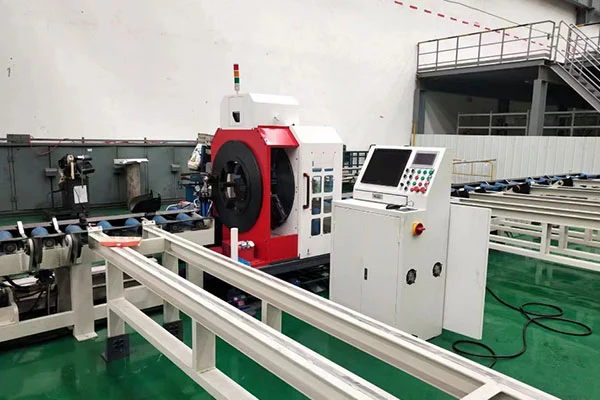

تم تصميم آلة القطع والتجليخ CNC عبر سنوات من أبحاث السوق. إنها تتميز بنظام تثبيت دوار للكامة تم تطويره ذاتيًا، وتكنولوجيا تغذية مؤازرة PLC وعملية قطع دوارة مع أدوات تحكم سهلة الاستخدام لتحقيق كفاءة عالية. تأتي هذه الوحدة المدمجة بمحرك متغير التردد 380 فولت وآلية تغذية مستقرة. تدور الأدوات حول الأنبوب من أجل قطع وشطف خالية من نتوءات وخالية من التشويه؛ تتوفر زوايا مجسمة مختلفة عبر استبدال الأداة. يقوم الجسم الرئيسي القابل للرفع بضبط ارتفاع مركز المعالجة لأقطار الأنابيب المختلفة، مما يتيح التشغيل السهل.
لقط آلي متعدد الفك · تغذية أوتوماتيكية PLC · سحب آلي PLC · لقط هيدروليكي أحادي الجانب أو مزدوج الجانب · تبريد المياه المتداولة · الرفع الأوتوماتيكي بأربع نقاط · تنظيم سرعة التردد المتغير للوحدة الرئيسية · أبواب أمان من النوع المنفصل (فتح يسار ويمين) · حوض تجميع الرقائق ذو سعة كبيرة · قطع وشطف متزامن / تصنيع مائل على الوجهين · نظام مضخة تشحيم تلقائي · نظام إضاءة LED · نظام محاذاة بالليزر · ضوء مؤشر تشغيل الماكينة · إعداد معلمة PLC
| نموذج | وصف | نطاق التصنيع | نطاق سمك الجدار | طريقة لقط | ملاحظات |
| SML-168 | ماكينة القطع والتجليخ CNC | 30-168 ملم | ≥18 | 4 فك هيدروليكي أحادي/مزدوج الجانب | تغذية المؤازرة والتراجع |
| SML-325 | 80-325 ملم | ≥18 | 6 فك هيدروليكي أحادي/مزدوج الجانب | ||
| SML-426 | 126-426 ملم | ≥18 | |||
| SML-530 | 230-530 ملم | ≥18 | 8 فك هيدروليكي أحادي / مزدوج الجانب | ||
| SML-630 | 480-630 ملم | ≥18 | |||
| SML-762 | 426-762 ملم | ≥18 | |||
| SML-914 | ماكينة القطع والتجليخ CNC | 610-914 ملم | ≥18 | 8 فك هيدروليكي أحادي / مزدوج الجانب | تغذية المؤازرة والتراجع |
| المعلمة | SML-168 | SML-325 | SML-426 | SML-530 | SML-630 | SML-762 | SML-914 |
| قوة المحرك الرئيسي | 3 كيلو واط | 7.5 كيلو واط | 7.5 كيلو واط | 11 كيلو واط | 15 كيلو واط | 15 كيلو واط | 20 كيلو واط |
| طريقة الرفع | رفع تلقائي بـ 4 نقاط | ||||||
| طريقة لقط | 4-فك هيدروليكي ذاتي التمركز/مشبك هيدروليكي | 6-فك هيدروليكي ذاتي التمركز/مشبك هيدروليكي | 8 فك هيدروليكي ذاتي التمركز / لقط هيدروليكي | ||||
| قوة مضخة المياه | 0.25 كيلو واط | ||||||
| الجهد / التردد | 380 فولت/50 هرتز | ||||||
| نطاق القطع | 30-168 ملم | 80-325 ملم | 126-426 ملم | 230-530 ملم | 480-630 ملم | 426-762 ملم | 610-914 ملم |
| سرعة رأس القاطع | 0-40r/دقيقة | 0-35r/دقيقة | 0-35r/دقيقة | 0-35r/دقيقة | 0 ص / دقيقة | 0 ص / دقيقة | 0-25r/دقيقة |
| طريقة التغذية | تغذية سيرفو | ||||||
| طريقة التراجع | تراجع المؤازرة | ||||||
| قدرة التصنيع | قطع تمريرة واحدة وشطبة واحدة | ||||||
| نوع مشطوف | V/I/U/Single-V (معيار 30 درجة فولت) | ||||||
| عدد القواطع المتزامنة | 1/2/3 | ||||||
| قوة النظام الهيدروليكي | 2.2 كيلو واط | ||||||
| عمق التغذية | 0-0.2 ملم/ص | ||||||
| قوة محرك سيرفو | 0.75 كيلو واط | 0.75 كيلو واط | 1 كيلو واط | 1.5 كيلو واط | 2 كيلو واط | 2 كيلو واط | 3 كيلو واط |
| إضاءة | مجهزة | ||||||
ج: يمكن لآلة القطع والميلاة CNC أن تقوم بتصنيع الحواف النهائية القياسية، وقطع المقاطع الوسطى للأنبوب وإنتاج حواف مشطوفة مزدوجة الجوانب. يتوفر القطع بتمريرة واحدة + الميلا الفردي.

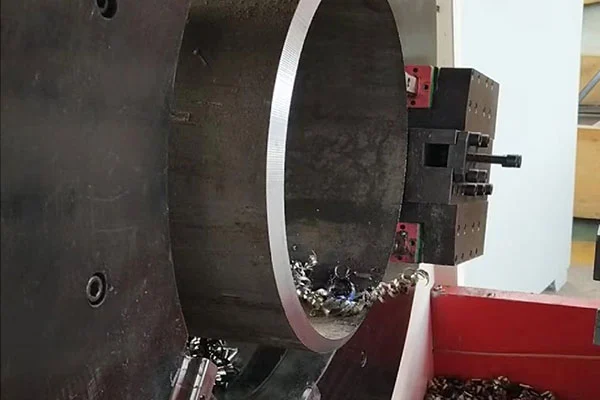

ج: الكربون الصلب والفولاذ المقاوم للصدأ وسبائك الصلب. باستخدام القطع البارد الدوار، تكون نهايات الأنابيب مربعة بنسبة 100%. الأسطح المقطوعة خالية من النتوءات والتشويه، وجاهزة للحام المباشر.
ج: V، I، U ومشطوف على شكل حرف V واحد. 30° V مشطوف بشكل قياسي. يمكن تغيير التشكيلات الجانبية المائلة عن طريق استبدال القواطع.

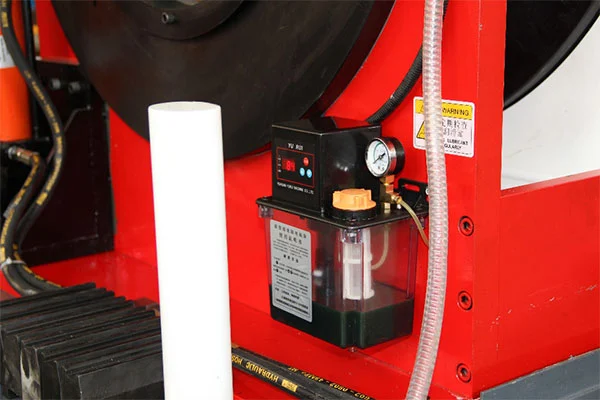

ج: تبريد المياه المتداولة، وحوض تجميع الرقائق ذو السعة الكبيرة، ونظام مضخة التشحيم الأوتوماتيكي، وإضاءة LED، ونظام محاذاة الليزر، وأبواب الأمان المقسمة إلى اليسار واليمين، وضوء مؤشر تشغيل الماكينة.

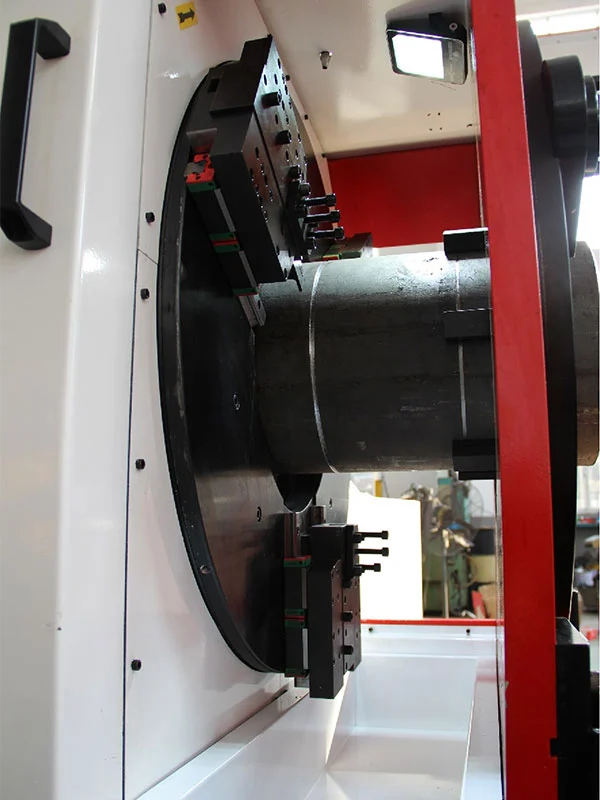

ج: إنها تعتمد التثبيت الهيدروليكي ذاتي التمركز مع التثبيت الهيدروليكي الاختياري من جانب واحد أو مزدوج الجانب. التثبيت المحيطي متعدد النقاط يمنع بشكل فعال تشوه الأنبوب أثناء التثبيت.
