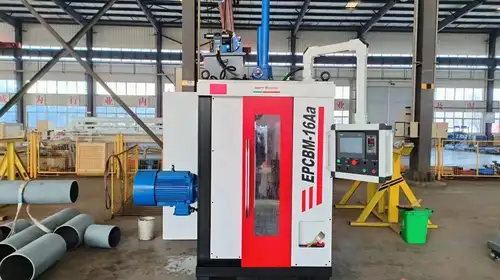

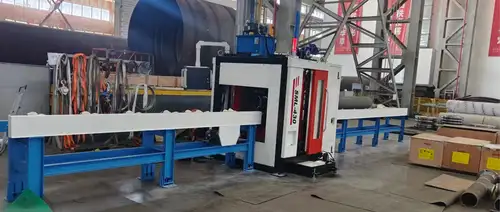

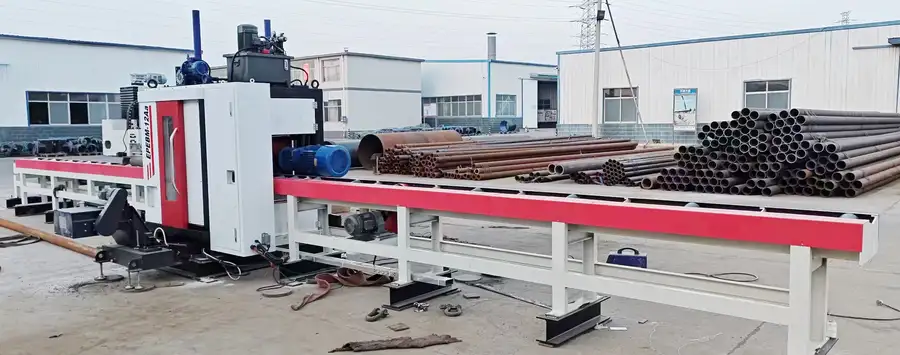

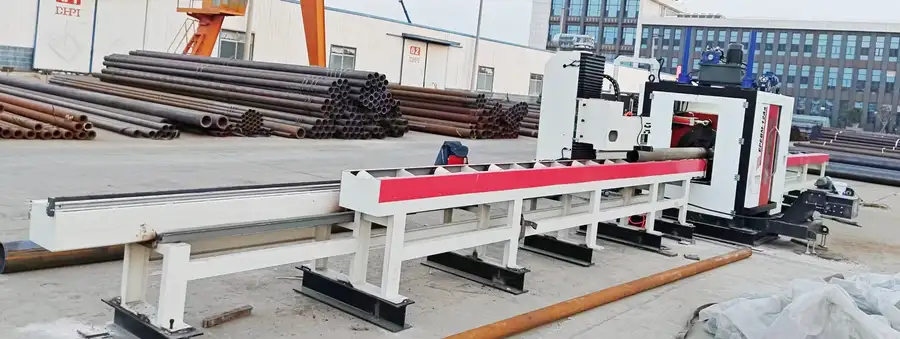

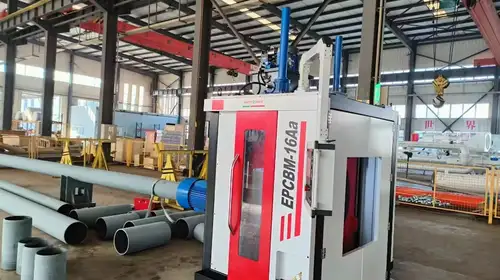

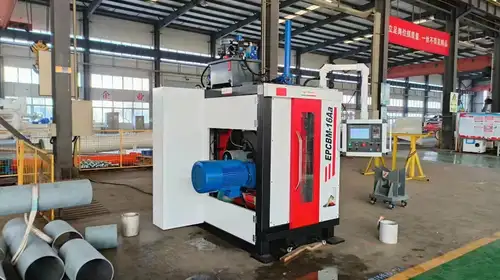

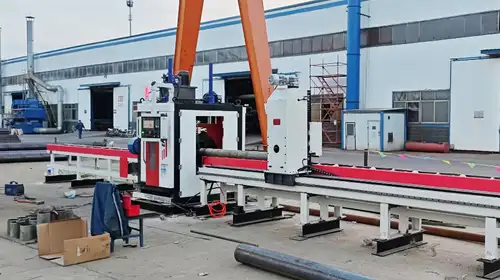

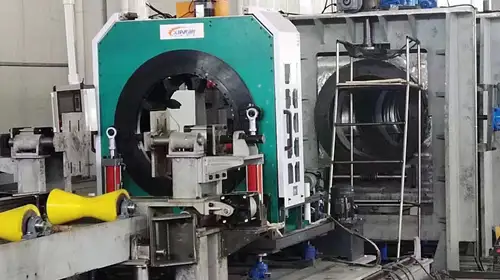

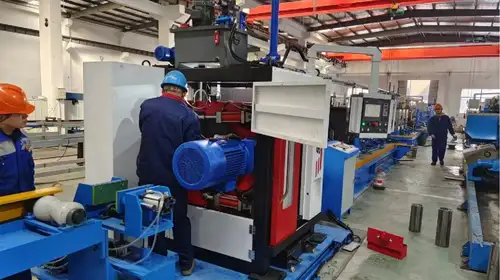

تعتمد آلة قطع الأنابيب SML CNC على نظام التحكم الأوتوماتيكي PLC المتكامل. يقوم PLC بتنسيق جميع عمليات الماكينة لتمكين التشغيل السلس للتغذية، وإعداد الطول، والقطع، والميلا على الوجهين، ووضع العلامات بالليزر، والتفريغ، وفرز المواد القصيرة. وهذا يقلل من التدخل اليدوي ويتجنب الأخطاء التشغيلية ومخاطر السلامة. يمكن حفظ معلمات التغيير واسترجاعها بنقرة واحدة على شاشة اللمس للحصول على إنتاج مستقر وموثوق. وهو مناسب للمعالجة المستمرة بكميات كبيرة للأنابيب والمقاطع الجانبية، فهو يساعد على زيادة الإنتاج وخفض التكاليف وتحسين الإنتاجية.
إن آلة قطع الأنابيب SML CNC مجهزة بنظام التحكم الأوتوماتيكي PLC المتكامل. عمليات متعددة بما في ذلك التغذية وتحديد الطول والقطع والشطف ووضع العلامات والتفريغ والفرز في أعمال الربط. مطلوب الحد الأدنى من التدخل اليدوي لتحقيق التشغيل الآلي لخطوط الأنابيب للأنابيب والمقاطع الجانبية.

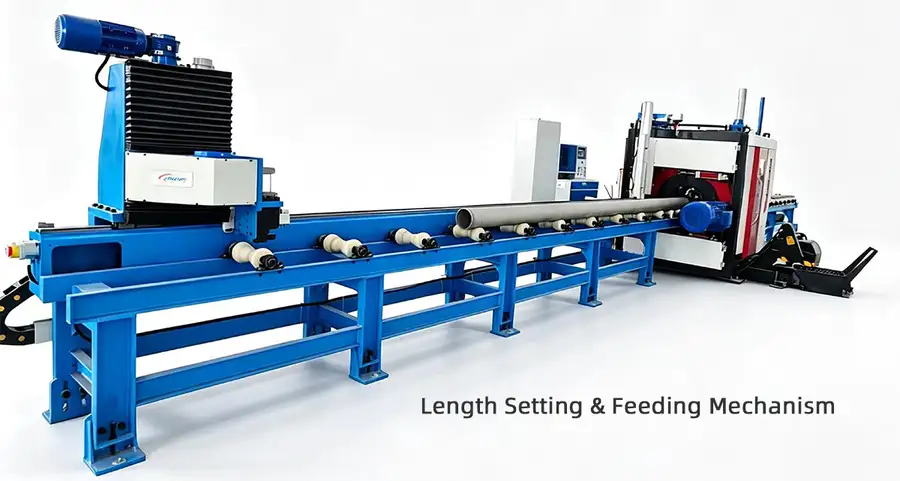

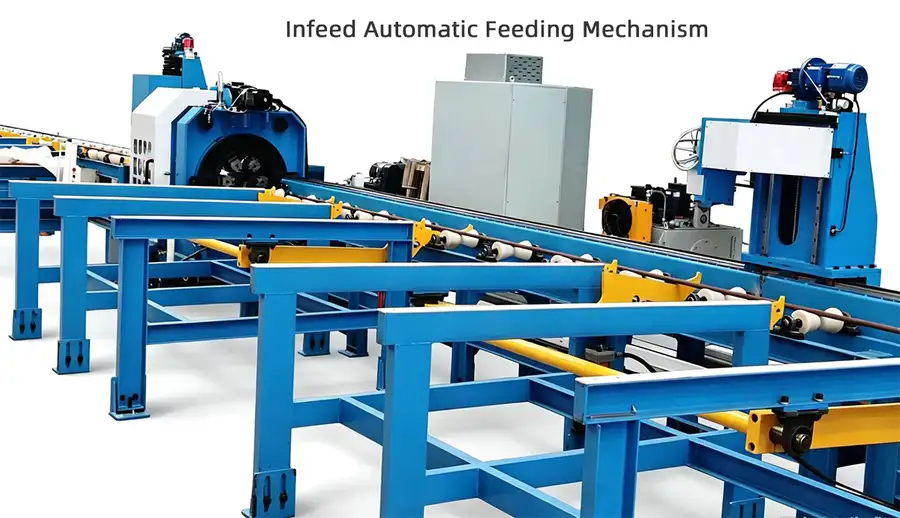

مزودة بآلية تغذية أوتوماتيكية للتحميل والتغذية بالجملة لتجنب تصادم المواد. يوفر الوضع المؤازر تحكمًا ثابتًا ودقيقًا في الطول. يمكن تبديل مواصفات المنتج بسرعة دون القياس اليدوي ووضع العلامات.
يمكن إكمال القطع والشطف المزدوج في إعداد تثبيت واحد. إنه يزيل أخطاء تحديد الموضع الناتجة عن إعادة التثبيت، ويضمن زاوية مائلة متسقة وتشطيبًا للسطح، ويبسط عملية تحضير اللحام اللاحقة.

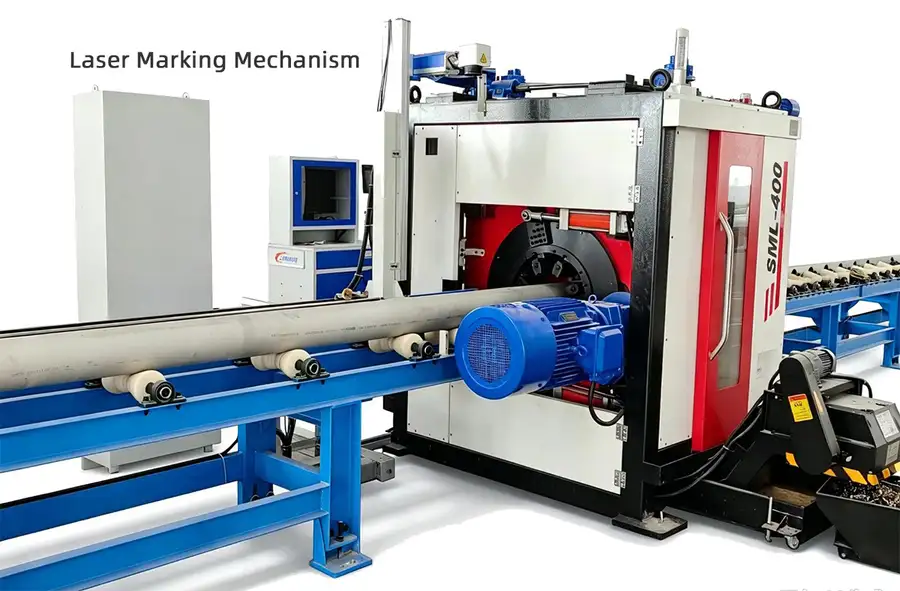

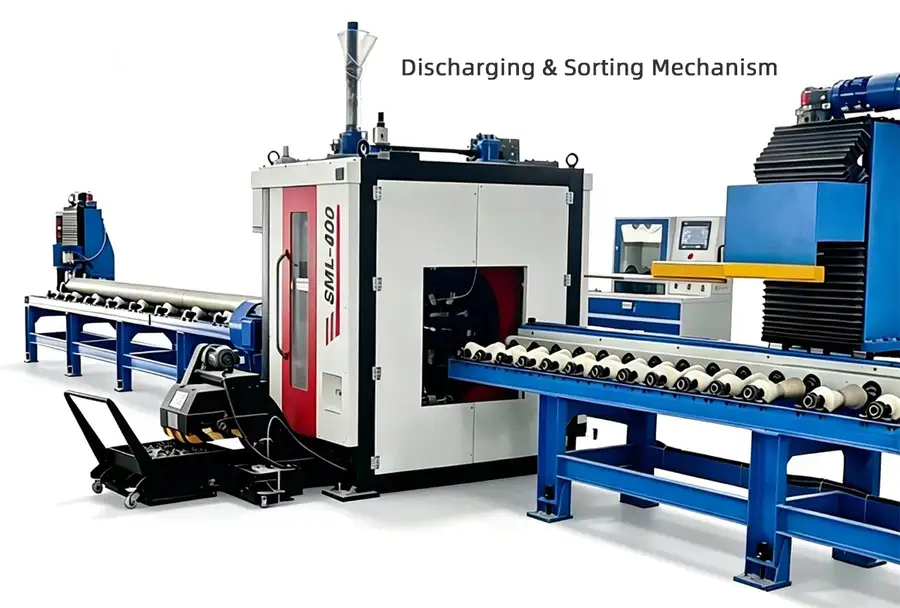

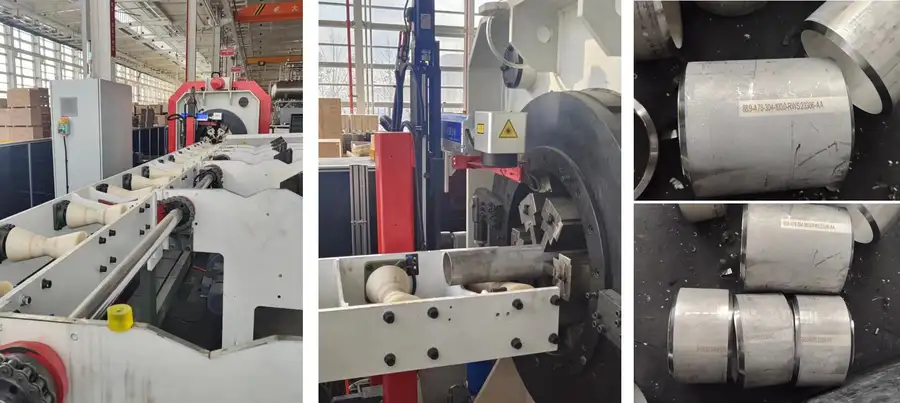

مدمج مع وحدة وضع علامات بالليزر لنقش أرقام الدُفعات والمواصفات والأرقام التسلسلية تلقائيًا لتتبع المنتج. ويتميز بتحديد المواد قصيرة الطول ورفضها. يتم تفريغ المنتجات والخردة المؤهلة في مناطق منفصلة تلقائيًا دون الحاجة إلى الفرز اليدوي.
يمكن حفظ معلمات العملية واسترجاعها بنقرة واحدة على شاشة اللمس. فهو يقلل من الأخطاء البشرية ومخاطر السلامة، ويعزز القدرة الإنتاجية بشكل مطرد، ويخفض تكاليف العمالة ويحسن معدل الإنتاج.
| نموذج | وصف | نطاق التصنيع | تصنيع سمك الجدار | طريقة لقط |

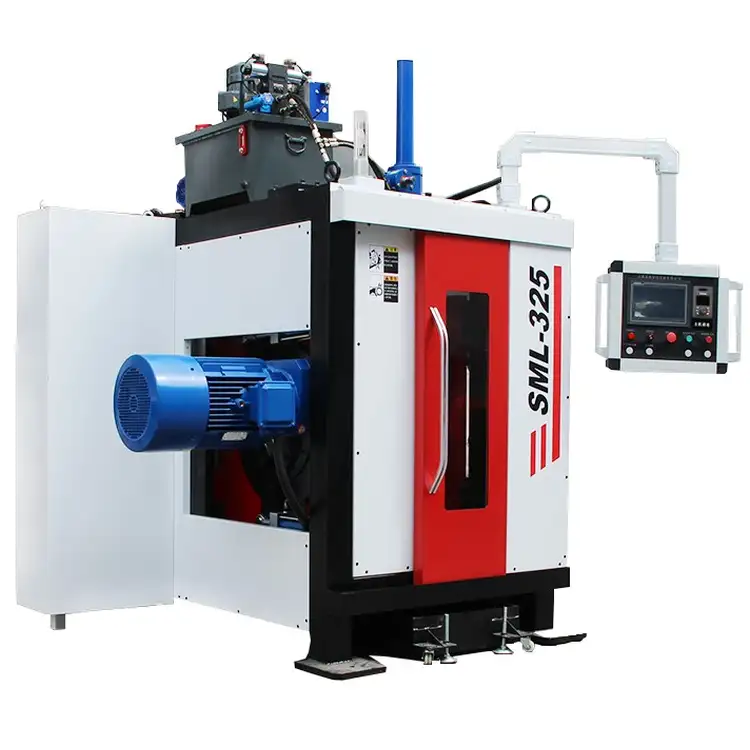

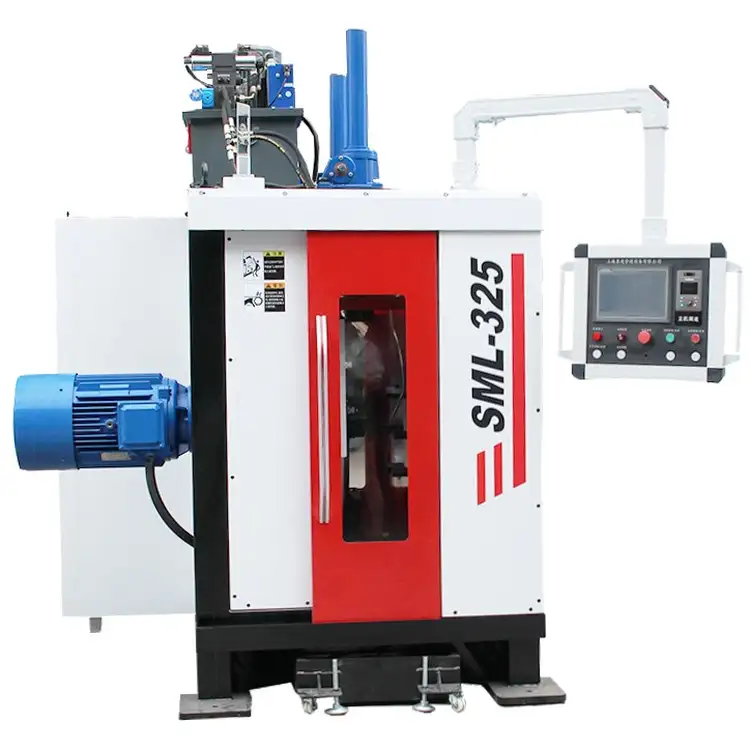

| SML-325 | آلة قطع الأنابيب CNC SML | 50-325 ملم | ≥18 | 6 فك هيدروليكي أحادي ومزدوج الجانب |
| SML-426 | آلة قطع الأنابيب CNC SML | 80-426 ملم | ≥18 | 8 فك هيدروليكي أحادي ومزدوج الجانب |
| الصغيرة والمتوسطة-630 | آلة قطع الأنابيب CNC SML | 325-630 ملم | ≥18 | 10 فك هيدروليكي أحادي ومزدوج الجانب |
| الصغيرة والمتوسطة-830 | آلة قطع الأنابيب CNC SML | 530-830 ملم | ≥18 | مشبك هيدروليكي مفرد ومزدوج ذو 12 فكًا |
الفولاذ الكربوني: القطع + الشطب على الوجهين حتى 18 مم / الشطب الفردي حتى 20 مم
الفولاذ المقاوم للصدأ: قطع + شطبة حتى 15 مم / شطبة فردية حتى 18 مم
| حدود | SML-325 | SML-430 | SML-630 | SML-830 | ملاحظات |
| قوة المحرك الرئيسي | 22 كيلو واط | 30 كيلو واط | 37 كيلو واط | 45 كيلو واط | |
| طريقة رفع الوحدة الرئيسية | الرفع الأوتوماتيكي المعلق | الرفع الأوتوماتيكي المعلق | الرفع الأوتوماتيكي المعلق | الرفع الأوتوماتيكي المعلق | |
| طريقة لقط | 6-فك هيدروليكي ذاتي التمركز/مشبك هيدروليكي | 8-فك هيدروليكي ذاتي التمركز/مشبك هيدروليكي | 10-فك هيدروليكي ذاتي التمركز / مشبك هيدروليكي | 12 فك هيدروليكي ذاتي التمركز / مشبك هيدروليكي | |
| قوة مضخة المياه | 120 واط | 120 واط | 120 واط | 120 واط | |
| الجهد / التردد | 380 فولت/50 هرتز | 380 فولت/50 هرتز | 380 فولت/50 هرتز | 380 فولت/50 هرتز | |
| نطاق القطع | 50-325 ملم | 80-430 ملم | 325-630 ملم | 530-830 ملم | |
| سرعة رأس القاطع | 0-55 دقيقة | 0-50 دقيقة | 0-45 دقيقة | 0-40 دقيقة | |
| طريقة التغذية | التغذية المؤازرة التي تسيطر عليها PLC | التغذية المؤازرة التي تسيطر عليها PLC | التغذية المؤازرة التي تسيطر عليها PLC | التغذية المؤازرة التي تسيطر عليها PLC | |
| طريقة التراجع | التراجع المؤازر الذي يتم التحكم فيه بواسطة PLC | التراجع المؤازر الذي يتم التحكم فيه بواسطة PLC | التراجع المؤازر الذي يتم التحكم فيه بواسطة PLC | التراجع المؤازر الذي يتم التحكم فيه بواسطة PLC | |
| قدرة التصنيع | تغذية مفردة للقطع + شطبة مفردة / مزدوجة | تغذية مفردة للقطع + شطبة مفردة / مزدوجة | تغذية مفردة للقطع + شطبة مفردة / مزدوجة | تغذية مفردة للقطع + شطبة مفردة / مزدوجة | |
| لمحات شطبة | V / I / U / Single V (30° V قياسي) / مزدوج V | V / I / U / Single V (30° V قياسي) / مزدوج V | V / I / U / Single V (30° V قياسي) / مزدوج V | V / I / U / Single V (30° V قياسي) / مزدوج V | |
| عدد أدوات القطع المتزامنة | 1/2 | 1/2 | 1/2 | 1/2 | 3 أدوات، مخصصة متاحة |
| قوة النظام الهيدروليكي | 2.2 كيلو واط | 2.2 كيلو واط | 2.2 كيلو واط | 2.2 كيلو واط | |
| عمق التغذية | 0.07 | 0.07 | 0.07 | 0.07 | |
| تصنيع سمك الجدار | <18 ملم | <18 ملم | <18 ملم | <18 ملم | <18 ملم |
1. طول التفريغ اختياري
2. ما إذا كانت المعالجة المضادة للكربنة مطلوبة على سطح عجلات النقل

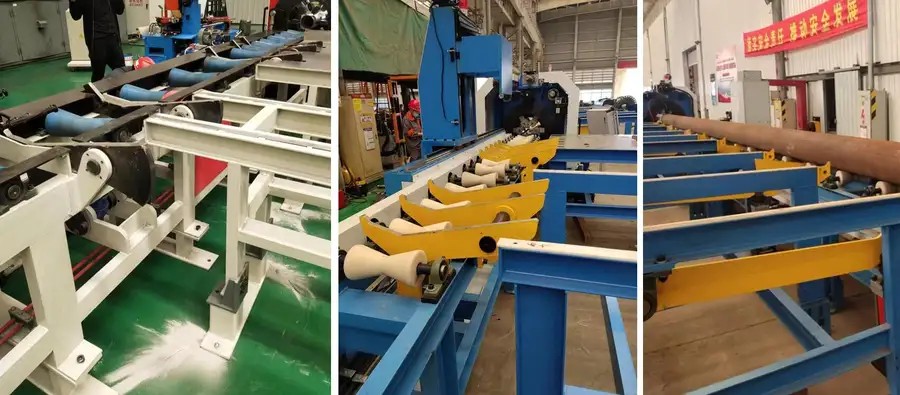

رسم تخطيطي كامل لمعدات SML (نظام التغذية + نظام تحديد الطول)
1. طول تغذية المواد الخام
2. معالجة مضادة للكربنة للعجلات
3. وضع التغذية
4. البعد الفردي لتحديد الطول
1. طول تغذية المواد الخام
2. معالجة مضادة للكربنة للعجلات
3. وضع التغذية
4. البعد الفردي لتحديد الطول

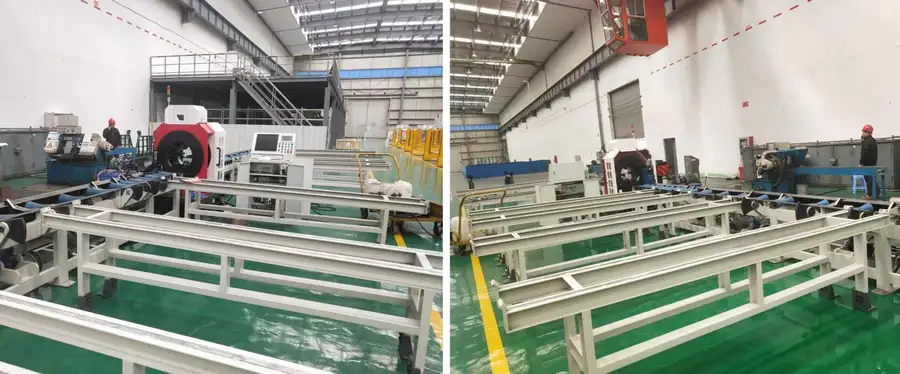

رسم تخطيطي كامل لمعدات SML (نظام تخزين التغذية والتغذية الخارجية)
1. طول المادة الخام
2. ماكس. ودقيقة. طول التفريغ

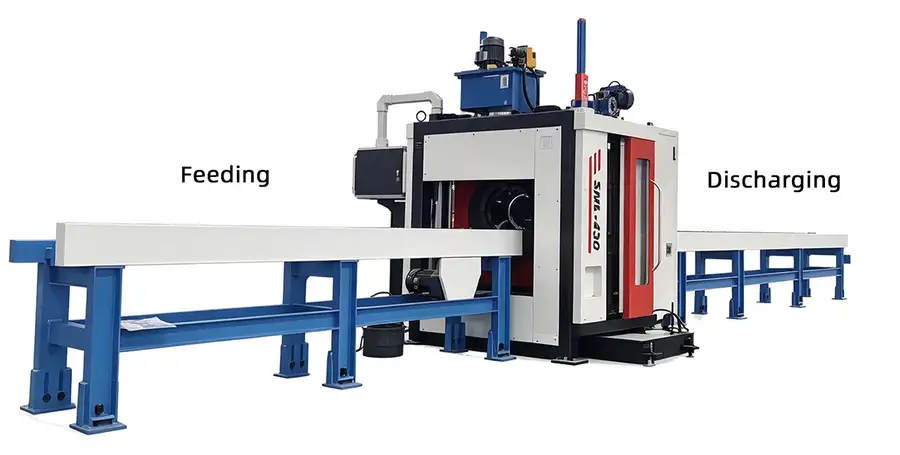

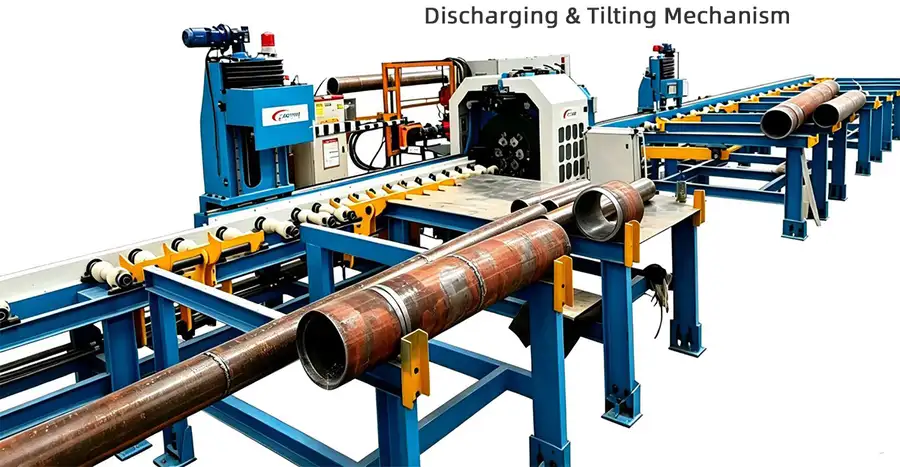

رسم تخطيطي كامل لمعدات SML (نظام إمالة وفرز التغذية والتغذية الخارجية)
1. طول المادة الخام
2. الحد الأقصى والحد الأدنى لطول التفريغ
ج: آلة قطع الأنابيب SML CNC هذه تعتمد نظام التحكم الآلي PLC المتكامل مع العمليات المنسقة، مما يتيح التشغيل الآلي الكامل للعملية من تغذية المواد الخام إلى فرز المنتج النهائي وتفريغه.
ج: يمكن إتمام عملية القطع والشطف على الوجهين في مشبك واحد. إنه يتجنب أخطاء تحديد الموضع الناتجة عن إعادة التثبيت، ويوفر جودة مائلة متسقة ويقلل من أعمال التحضير المسبق لللحام.
ج: إن وضع العلامات التلقائية بالليزر بعد المعالجة يسهل عملية تتبع المواد. يقوم النظام تلقائيًا بفرز المواد القصيرة غير المطابقة للمواصفات ورفضها دون الانتقاء اليدوي.
ج: إنه مثالي للمعالجة المستمرة ذات الحجم الكبير للأنابيب والمقاطع الجانبية. يمكن استدعاء معلمات التغيير بنقرة واحدة، مما يقلل من العمالة والأخطاء البشرية مع تعزيز الإنتاج والإنتاجية.
فترة الضمان المجانية: يجب أن تكون فترة الضمان لآلة قطع الأنابيب SML CNC 12 شهرًا من تاريخ القبول.
الخدمات ضمن الضمان: سيتم توفير الاستشارة الفنية والإصلاح مجانًا في حالة تعطل المعدات أو تلفها. الرد على الاستفسارات: الرد عبر الهاتف خلال ساعتين، والرد الكتابي خلال 8 ساعات. إذا كانت الخدمة في الموقع مطلوبة، فسيتم إرسال المهندسين ذوي الخبرة في غضون 24 ساعة للمواقع التي تقع ضمن نطاق 800 كيلومتر، أو خلال 48 ساعة للمواقع التي تزيد عن 800 كيلومتر. يجب أن يظل المهندسون في الموقع حتى يتم تصحيح الخطأ وتحقيق رضا العملاء.
الخدمات بعد انتهاء الضمان: الرد الهاتفي خلال ساعتين من استلام طلب الخدمة. إذا تعذر حل العطل عبر التوجيه الهاتفي، فسيتم إرسال المهندسين خلال 24 ساعة (ضمن 800 كيلومتر) أو 48 ساعة (أكثر من 800 كيلومتر) لتقديم المساعدة في الإصلاح في الموقع.
تلتزم الشركة بفلسفة الخدمة والتزام خدمة دعم التشغيل لحل مشكلات ما بعد البيع بسرعة وكفاءة.
