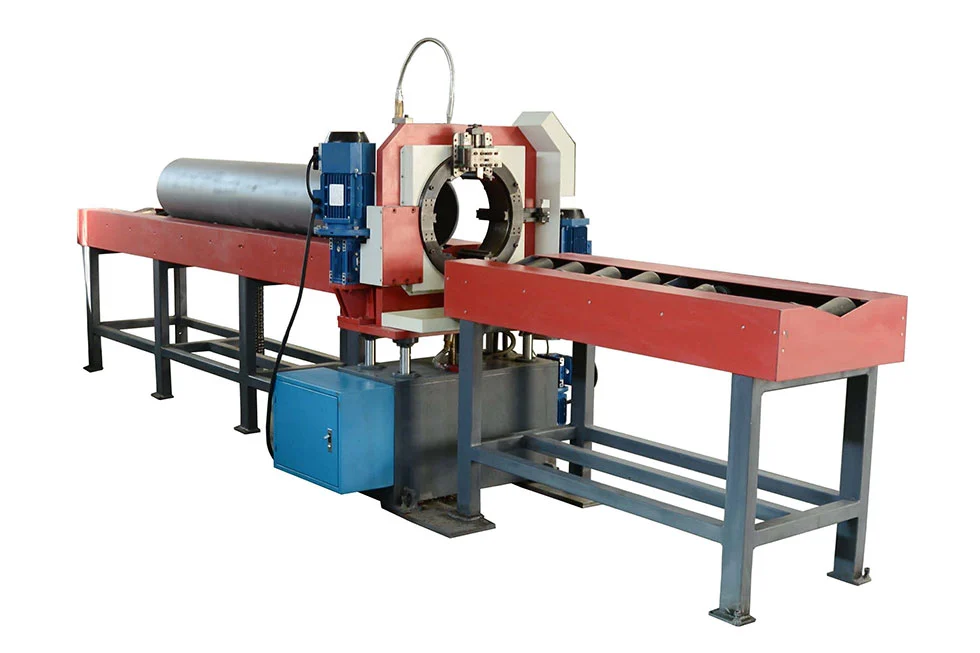

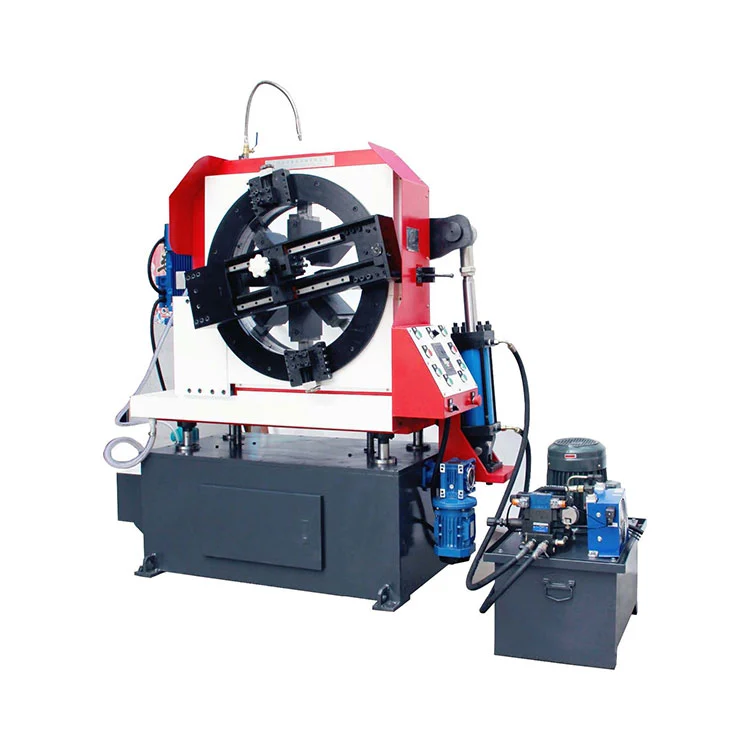

إن آلة القطع المخروطية الدقيقة ذات السرعة العالية عبارة عن معدات معالجة الأنابيب عالية الدقة التي تم تطويرها بشكل مستقل من قبل شركتنا. إنها تعتمد نظام تثبيت دوار للكامة تم تطويره ذاتيًا وعملية قطع دوارة مبتكرة، مقترنة بوحدات تحكم سهلة الاستخدام لتوفير كفاءة عالية. إنها مُجهزة بمحرك ذو تردد متغير 380V وآلية تغذية مستقرة، يمكنها إتمام عملية القطع والشطف في وقت واحد. تسمح تغييرات الأداة بتلبية متطلبات الشطف المختلفة. يتم استخدامه على نطاق واسع لقطع الأنابيب وشطفها في الصناعات البترولية والبتروكيماوية والأدوية والمعادن وغيرها من الصناعات.
• لقط تلقائي متعدد الفك من جانب واحد
• التغذية التلقائية والتراجع التلقائي
• تعميم مياه التبريد
• الرفع الآلي
• التحكم في سرعة التردد المتغير للوحدة الرئيسية
• القطع والشطف المتزامن
• القطع بشطب من جانب واحد
• لقط هيدروليكي

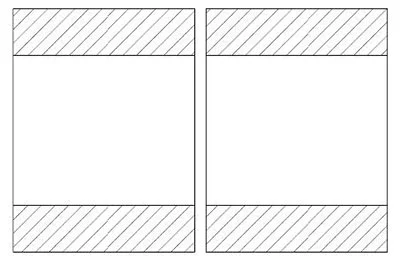

قطع
قطع + الميلا
القطع + الميلا المركب
مشطوف على شكل حرف V

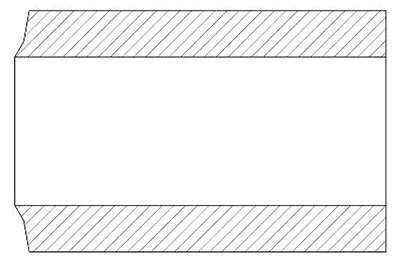

مركب شطبة
| نموذج | وصف | نطاق التصنيع | سمك الجدار القابل للتشكيل | طريقة لقط |
| الشركات الصغيرة والمتوسطة-168 | آلة قطع شطبة دقيقة عالية السرعة | 30-168 ملم | ≥40 | 4-فك هيدروليكي أحادي الجانب / مزدوج الجانب |
| الشركات الصغيرة والمتوسطة-325 | آلة قطع شطبة دقيقة عالية السرعة | 80-325 ملم | ≥40 | 6 فك هيدروليكي أحادي الجانب / مزدوج الجانب |
| الصغيرة والمتوسطة-426 | آلة قطع شطبة دقيقة عالية السرعة | 126-426 ملم | ≥40 | 8 فك هيدروليكي أحادي الجانب / مزدوج الجانب |
| الصغيرة والمتوسطة-530 | آلة قطع شطبة دقيقة عالية السرعة | 230-530 ملم | ≥40 | |
| الصغيرة والمتوسطة-630 | آلة قطع شطبة دقيقة عالية السرعة | 325-630 ملم | ≥40 | 8 فك هيدروليكي أحادي الجانب / مزدوج الجانب |
| الصغيرة والمتوسطة-762 | آلة قطع شطبة دقيقة عالية السرعة | 457-762 ملم | ≥40 | |
| الصغيرة والمتوسطة-914 | آلة قطع شطبة دقيقة عالية السرعة | 762-914 ملم | ≥40 |
| تحديد | الشركات الصغيرة والمتوسطة-168 | الشركات الصغيرة والمتوسطة-325 | الصغيرة والمتوسطة-426 | الصغيرة والمتوسطة-530 | الصغيرة والمتوسطة-630 | الصغيرة والمتوسطة-762 | الصغيرة والمتوسطة-914 |
| قوة المحرك الرئيسي | 2.2 كيلو واط | 3 كيلو واط | 7.5 كيلو واط | 7.5 كيلو واط | 7.5 كيلو واط | 11 كيلو واط | 15 كيلو واط |
| طريقة الرفع | الرفع التلقائي | ||||||
| طريقة لقط | لقط هيدروليكي ذاتي التمركز بأربعة فك | لقط هيدروليكي ذاتي التمركز بستة فكوك | لقط هيدروليكي ذاتي التمركز بثمانية فك | ||||
| قوة مضخة المياه | 0.25 كيلو واط | ||||||
| الجهد / التردد | 380 فولت/50 هرتز | ||||||
| نطاق القطع | 30-168 ملم | 80-325 ملم | 126-426 ملم | 230-530 ملم | 325-630 ملم | 457-762 ملم | 762-914 ملم |
| سرعة رأس القاطع | 0-40 دقيقة | 0-30 دقيقة | |||||
| طريقة التغذية | تغذية السيارات الميكانيكية | ||||||
| طريقة التراجع | التراجع التلقائي الميكانيكي | ||||||
| قدرة التصنيع | ضربة واحدة: قطع + شطبة أحادية / مزدوجة الجوانب | ||||||
| الملف الشخصي شطبة | V/I/U/Single V (30°V قياسي) / Double V | ||||||
| عدد أدوات القطع في التشغيل المتزامن | 1/2 | ||||||
| طلب مخصص مطلوب لـ 3 أدوات | - | ||||||
| قوة النظام الهيدروليكي | 2.2 كيلو واط | ||||||
| عمق التغذية | 0.07 | ||||||
| سمك جدار بالة الآلة | <18 ملم | ||||||
| خط أنابيب Xianjin مقابل أقرانه المحليين | غرض | أقرانهم المحلية |
| تغذية أوتوماتيكية هوائية وسحب | وضع التغذية | التغذية التلقائية والسحب اليدوي - عملية مرهقة وكفاءة منخفضة |
| لقط الضغط المستمر الهيدروليكي | وضع لقط | التثبيت الكهربائي – عرضة لكسر الأداة، وقوة التثبيت غير المتناسقة |
| كام لقط متزامن | نظام لقط | لقط متزامن على شكل قرص سلكي - تشويش سهل بواسطة رقائق الحديد |
| عمود أداة التحول السريع للقطر المتغير | نظام تركيب الأداة | يلزم إعادة تركيب مجموعة عمود الأداة لتغيير القطر - تعديل القطر مزعج وكفاءة منخفضة |
| جميع أجزاء الصفائح المعدنية مع طلاء مسحوق | طلاء السطح | رذاذ الطلاء النهائي |
| الرفع الكهربائي لجميع الموديلات | نظام الرفع | رافعة كهربائية مجهزة على نماذج جزئية واختيارية للآخرين |
| تنظيم سرعة التردد المتغير لجميع الموديلات | دوران المغزل الرئيسي | تنظيم السرعة غير قياسي، اختياري |
| تعميم مياه التبريد لجميع الموديلات | نظام تبريد المياه | وظائف اختيارية |
إرشادات لاختيار حامل المواد لآلة القطع المائلة الدقيقة عالية السرعة
① خيار طول التغذية ② خيار طول التفريغ ③ خيار المعالجة المضادة للكربنة ④ خيار طريقة التغذية ⑤ خيار وضع الطول الثابت
1. القطع: القطع الأساسي للمواد الخام للأنابيب؛

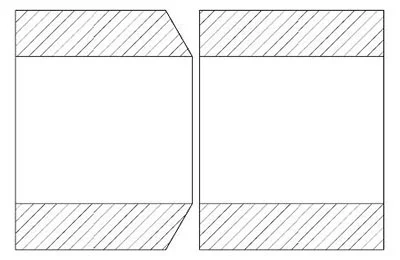

2. القطع + الميلا: تصنيع مشطوف كامل على حافة القطع في وقت واحد مع قطع الأنابيب؛

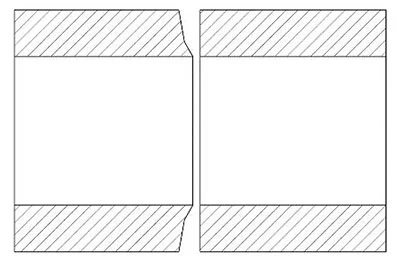

3. القطع + الميلا المركب: المشطوف المركب المعقد للآلة أثناء القطع؛

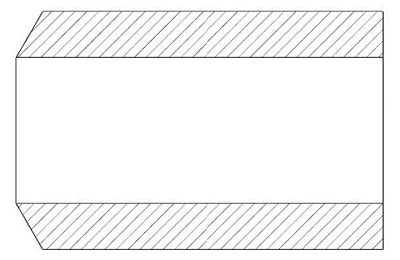

4. مشطوف على شكل V: معالجة الحواف بمقطع عرضي على شكل حرف V؛
5. الميلا المركب: آلة مختلفة للحواف المركبة بشكل مستقل.
ج: إن آلة القطع المخروطية الدقيقة عالية السرعة SME مجهزة بنظام التثبيت الدوار للكامة المطور ذاتيًا، مقترنًا بعملية قطع دوارة جديدة ونظام تحكم سهل الاستخدام، مما يحسن بشكل كبير من كفاءة العمل.
ج: بالمقارنة مع الآلات المماثلة، فإن آلة الميلا من سلسلة SME تتميز بالكفاءة العالية، توفير الطاقة وحماية البيئة. إنها مناسبة بشكل خاص للمواد التي يصعب تصنيعها مثل الفولاذ المقاوم للصدأ والفولاذ عالي القوة. إنه يقلل بشكل فعال من كثافة العمالة والتكاليف، ويلبي المتطلبات البيئية منخفضة الكربون ومنخفضة الطاقة.
ج: يمكن لآلة الميلا من سلسلة SME معالجة الأنابيب بسماكة جدار تصل إلى 40 مم، ويمكنها إجراء عمليات القطع والميلاف على هذه الأنابيب.
