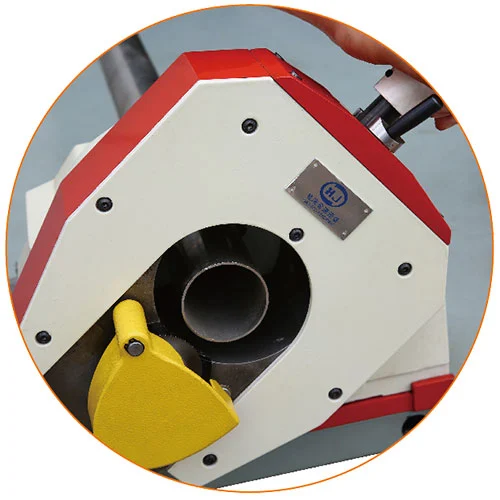

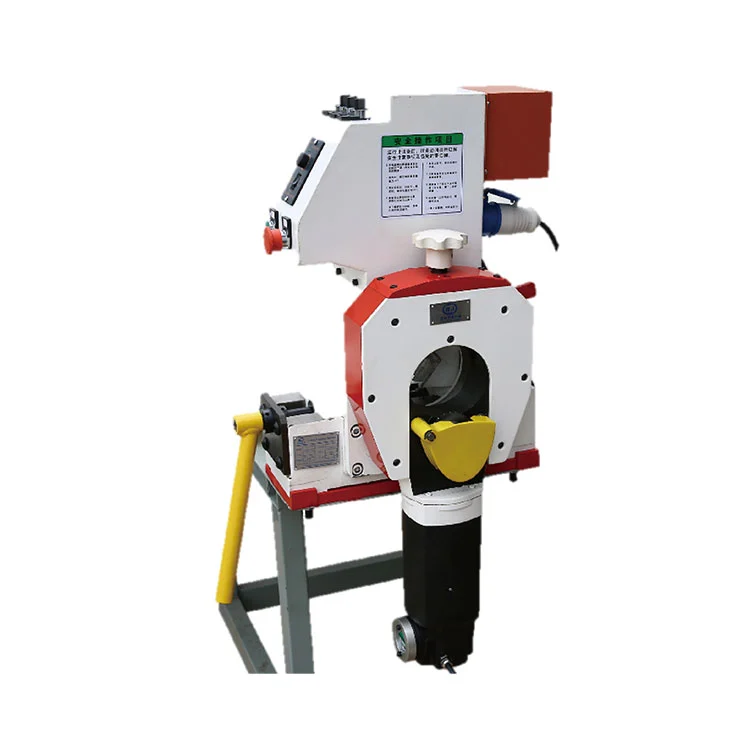

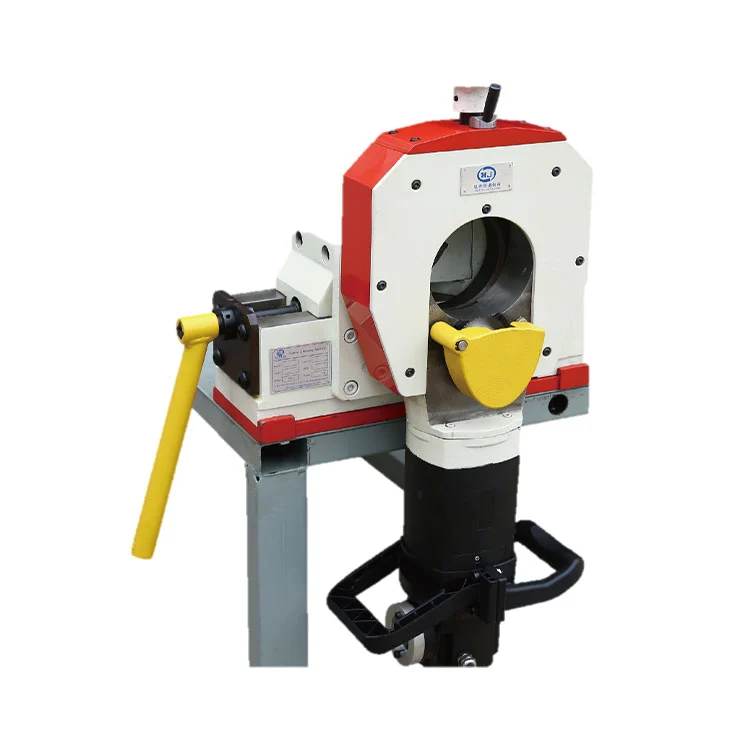

يتم تشغيل آلة قطع الأنابيب الكوكبية للخدمة الشاقة بواسطة محرك بقوة 1800 واط لإنتاج طاقة قوي. تعمل أداة التثبيت ذاتية التمركز على تأمين الأنابيب أثناء القطع لتجنب التشوه. يقوم رأس القطع بتدوير دائرة كاملة حول محيط الأنبوب لإنهاء القطع. إنها توفر وجوهًا نهائية مربعة وخالية من النتوءات دون تشويه الأنابيب، مما يضمن جودة لحام الأنابيب الموثوقة. يمكن للآلة تنفيذ الميلا في تمريرة واحدة. مع القطع البارد الميكانيكي، فإنه يحافظ على خصائص المواد الأصلية للأنابيب.

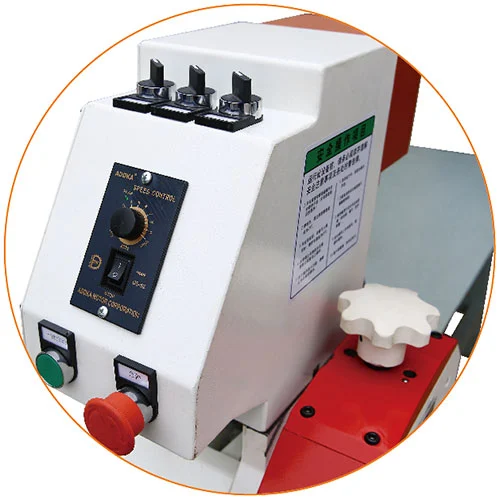

تكوين المحرك: سرعة المحرك المتغيرة لتتناسب مع سمك جدار الأنابيب المختلفة. مجهزة بتبريد الهواء وحماية التحكم في درجة الحرارة لعمر خدمة طويل.

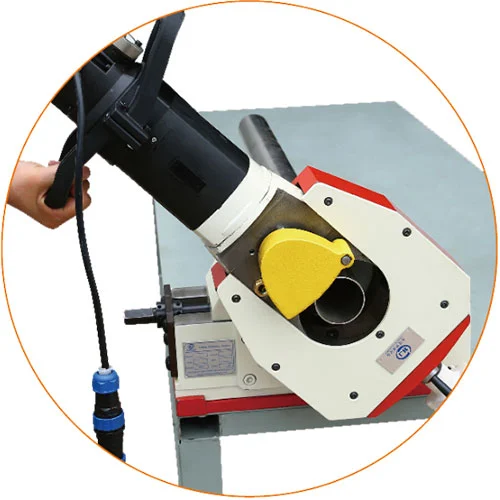

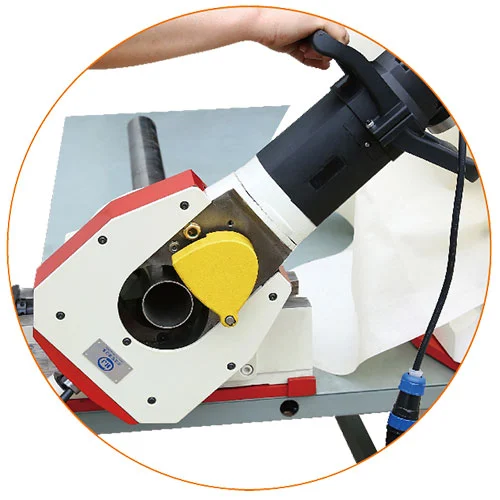

عملية القطع والشطف: تقطع الشفرة من الداخل إلى الخارج عند نقطة واحدة مثالية. قم بتركيب الماكينة على طاولة العمل، وقم بتثبيت الأنبوب، ثم قم بتدوير أداة القطع/الميلا مرة واحدة لإنهاء القطع أو الميلا. تتوفر أدوات شطبة كوكبية خاصة لشطف الأنابيب.

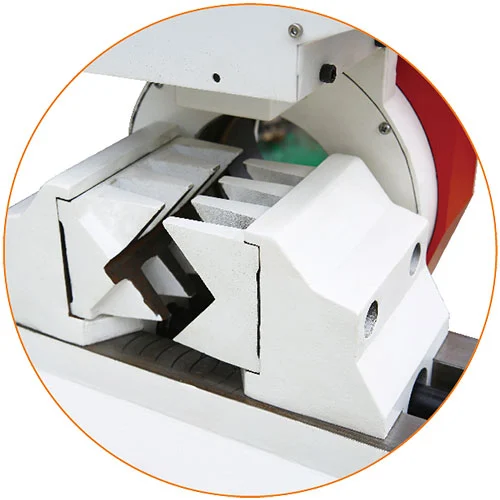

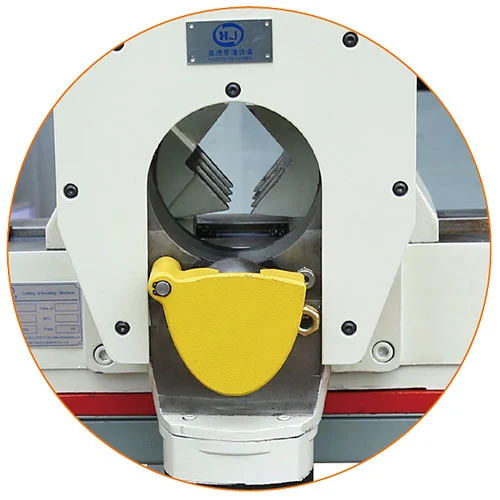

التثبيت والضبط: التثبيت متعدد النقاط يمنع تشوه الأنبوب. يمكن تعديل قطر الأنبوب بسرعة خلال ثوانٍ.
جودة القطع: عمودية عالية للأطراف المقطوعة، وتلبية متطلبات اللحام الآلي.
مواصفات الشفرة: الشفرات قابلة للاستبدال بسرعة. شفرات HSS متوافقة مع قواطع الأنابيب الألمانية GF+ وAXXAIR CC120 الفرنسية. مصنوعة من الفولاذ عالي الجودة وسبائك الكوبالت من خلال عمليات خاصة، ومناسبة لجميع المواد المعدنية القياسية.

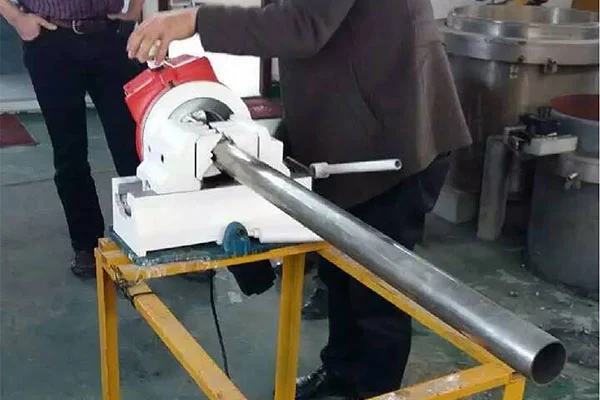

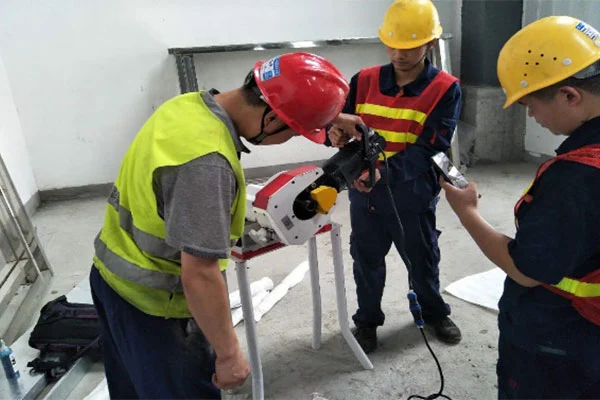

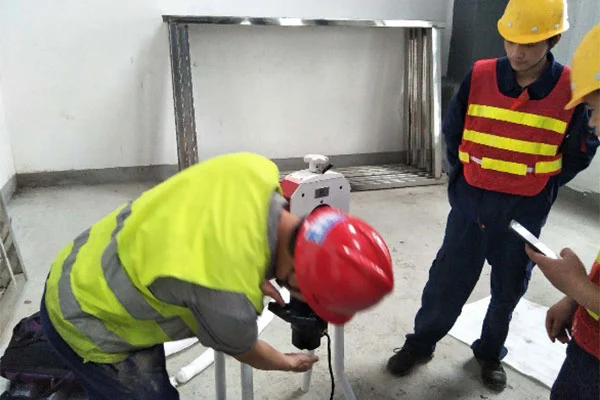

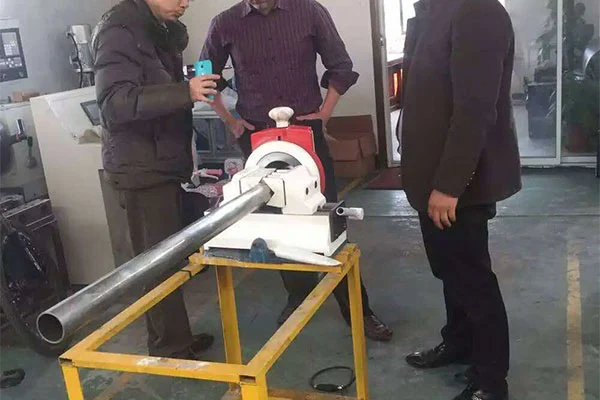

نطاق التطبيق: تقوم آلة قطع الأنابيب الكوكبية للخدمة الشاقة بمعالجة الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الفولاذ والمعادن الأخرى. يتم تطبيقه على نطاق واسع في صناعات البتروكيماويات والطاقة وبناء السفن ومعالجة المياه ومصنع الجعة والمشروبات ومنتجات الألبان والصناعات الدوائية.
| المعلمة | XJPE-4(R4) | XJPE-6(R6) | XJPE-8(R8) | XJPE-12(R12) |
| قطر الأنبوب المطبق | 19-120 ملم | 80-180 ملم | 125-230 ملم | 200-325 ملم |
| سمك الجدار القابل للتطبيق | 1-7 ملم | 2-10 ملم | 2-10 ملم | 2-10 ملم |
| محرك | 1800 واط | |||
| سرعة دوران الشفرة | 150-250 دورة في الدقيقة | |||
| الوزن الصافي | 78 كجم | 90 كجم | 110 كجم | 130 كجم |
| المواد القابلة للتطبيق | أنابيب الفولاذ المقاوم للصدأ ذات الجدران الرقيقة، وأنابيب الفولاذ المقاوم للصدأ، وأنابيب الفولاذ ذات السبائك المنخفضة والسبائك، والأنابيب ذات السبائك العالية، والحديد الزهر، والمعادن غير الحديدية (النحاس والألومنيوم)، والبلاستيك، وما إلى ذلك. | |||
220 فولت/50 هرتز
| مادة الأنابيب | سمك الجدار (مم) | سرعة الشفرة (ص/دقيقة) | معدل التغذية (مم/ثانية) | شفرة قابلة للتطبيق |
| البلاستيك | 1-10 | 230-250 (العتاد 5-6) | 15-18 | نفس الكربون الصلب |
| الحديد الزهر | 1-15 | 210 (جير 4) | 7-8 | اتش اس اس-63100 |
| الفولاذ الهيكلي الكربوني | ||||
| سبائك الصلب | 1.5-2.5 | 190 (جير 3) | 5-6 | اتش اس اس-6872 |
| أداة الصلب | ||||
| تحمل الصلب | 2.5-5 | 170 (العتاد 2) | 2-3 | اتش اس اس-6844 |
| المعادن غير الحديدية | 5-10 | 150 (العتاد 1) | 1.5-2 | اتش اس اس-7838 |
| الفولاذ المقاوم للصدأ، سبائك الصلب | 1.5-2.5 | 190 (جير 3) | 5-6 | اتش اس اس-6872 |
ج: إن آلة قطع الأنابيب الكوكبية للخدمة الشاقة تعتمد القطع البارد الميكانيكي. تقطع الشفرة من الداخل إلى الخارج عند نقطة واحدة مثالية. يقوم رأس القطع بتدوير دائرة كاملة حول الأنبوب لإنهاء القطع. مُجهزة بأدوات مشطوفة خاصة، يمكنها إكمال تجليف الأنابيب في وقت واحد دون الإضرار بخواص المواد الأصلية.
ج: لا. تستخدم الآلة مشبكًا ذاتيًا متعدد النقاط من أجل ثبات ثابت. يستغرق تعديل قطر الأنبوب بضع ثوانٍ فقط. إنه يتجنب تشوه الأنبوب أثناء التثبيت والقطع. تتميز نهاية القطع بعمودية عالية وتلبي متطلبات اللحام الأوتوماتيكي.
ج: يحتوي المحرك على إعدادات متعددة السرعات لتتناسب مع سماكات ومواد جدار الأنابيب المختلفة. يمكن استبدال الشفرات بسرعة. تتوافق شفرات HSS مع قواطع الأنابيب الألمانية GF+ وAXXAIR CC120 الفرنسية لمختلف المعادن القياسية.
ج: المحرك مزود بتبريد الهواء وحماية التحكم في درجة الحرارة للحماية من الحرارة الزائدة. يؤدي اختيار السرعة المناسبة وفقًا لمواد العمل إلى إطالة عمر خدمة كل من المحرك والشفرات.
ج: يمكنها قطع الفولاذ المقاوم للصدأ ذو الجدران الرقيقة والفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الفولاذ والفولاذ عالي السبائك والحديد الزهر والمعادن غير الحديدية (النحاس والألومنيوم) والبلاستيك. يتم تطبيقه على نطاق واسع في صناعات البتروكيماويات والطاقة وبناء السفن ومعالجة المياه والأدوية ومنتجات الألبان والمشروبات ومصانع الجعة وأشباه الموصلات لتصنيع الأنابيب مسبقًا.
