يعد تجليف الألواح الفولاذية خطوة تحضيرية حاسمة للحام الموثوق بهشيانجينيوفرآلة طحن شطبة لوحة الصلبللمصنعين الذين يبحثون عن معالجة دقيقة وقابلة للتكرار وفعالة لحافة اللوحة. تم تصميم حل الطحن ذاتي الدفع هذا للفولاذ الكربوني والفولاذ المقاوم للصدأ والألواح المعدنية الأخرى، ويجمع بين شطف عمود الدوران المزدوج والسير التلقائي ومعلمات المعالجة القابلة للتعديل لتقليل المناولة اليدوية مع الحفاظ على هندسة الأخدود المتسقة.

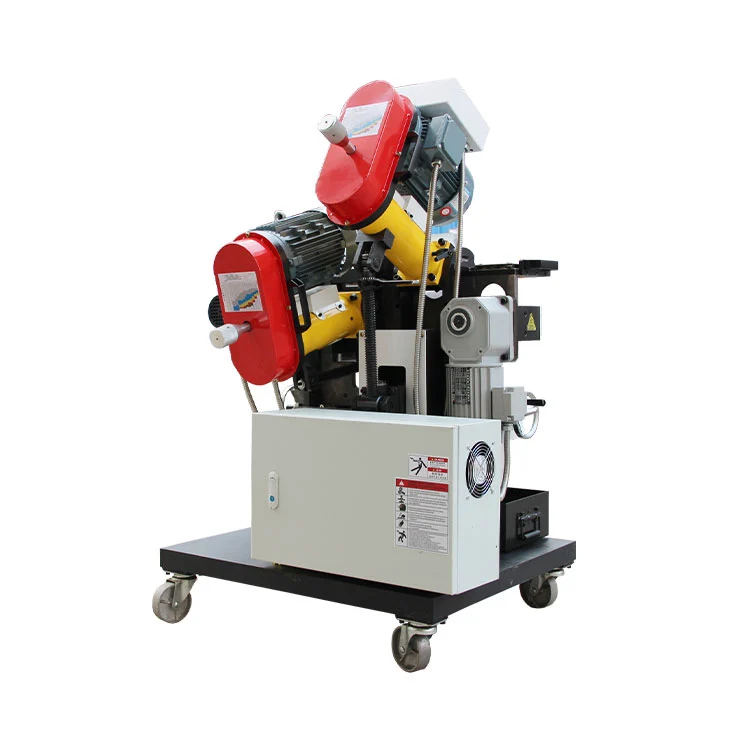

تؤثر حافة اللوحة الفولاذية المعدة بشكل صحيح بشكل مباشر على جودة اللحام واختراق المفاصل وكفاءة الإنتاج. يمكن لآلة الطحن المخروطية للألواح الفولاذية الحديثة أن تحل محل عمليات الطحن اليدوية الأبطأ أو عمليات إعداد الحواف التقليدية مع الطحن البارد المتحكم فيه. تم تصميم نموذج ZM-100X من Xianjin لسماكة اللوحة من 5 إلى 80 مم، مع زوايا مائلة قابلة للتعديل، وحركة أوتوماتيكية، وشطف علوي وسفلي متزامن. إن هيكلها ثنائي المحرك، والتصميم المدعوم بنابض، وإدخالات الكربيد القابلة للفهرسة، والتشغيل ذاتي الدفع، يجعلها مناسبة لتصنيع الألواح الصعبة وتطبيقات تحضير اللحام.
جدول المحتويات
لماذا يعتبر شطف الألواح الفولاذية مهمًا؟
ما هي آلة الطحن المخروطية للصفائح الفولاذية؟
ما هي الميزات الرئيسية التي يجب على المشترين تقييمها؟
ما هي مزايا الإنتاج التي توفرها الطحن؟
كيف ينبغي للمصنعين اختيار الجهاز المناسب؟
كيف يمكنك البدء في مشروع شطف الألواح الفولاذية؟
لماذا يعتبر شطف الألواح الفولاذية مهمًا؟
قبل لحام الألواح الفولاذية السميكة، غالبًا ما تحتاج الحافة إلى تشكيلها في شكل أخدود محدد. والغرض ليس مجرد إزالة المواد. تؤثر الهندسة المائلة على كيفية دخول مادة اللحام إلى المفصل ومدى فعالية ربط الصفيحتين.
في بيئات التصنيع، يمكن أن تؤدي الأبعاد المائلة غير المتناسقة إلى إنشاء أعمال تركيب أو طحن أو لحام إضافية. قد تعتمد الطرق اليدوية أيضًا بشكل كبير على خبرة المشغل، خاصة عندما يلزم معالجة حواف اللوحة الطويلة بشكل متكرر.
توفر عملية الطحن الخاضعة للرقابة العديد من الفوائد العملية:
- عرض وزاوية مائلة أكثر اتساقًا.
- تقليل الاعتماد على الطحن اليدوي.
- تكرار أفضل عبر قطع العمل المتعددة.
- انخفاض متطلبات المناولة المساعدة.
- أسطح مطحونة أكثر سلاسة لعمليات اللحام اللاحقة.
- تحضير أكثر كفاءة لحواف الألواح الفولاذية الطويلة.
بالنسبة للمصنعين الذين يتعاملون مع تصنيع الألواح بشكل متكرر، فإن اختيار تقنية إعداد الحافة اليمنى يمكن أن يؤثر بالتالي على وقت تحضير اللحام وتدفق الإنتاج الإجمالي.
ما هي آلة الطحن المخروطية للصفائح الفولاذية؟
إن آلة الطحن المخروطي للألواح الفولاذية عبارة عن نظام صناعي لمعالجة الحواف مصمم لإزالة المواد من الألواح الفولاذية بزاوية وعمق يمكن التحكم فيهما. على عكس القطع الحراري، فإن الطحن عبارة عن عملية تصنيع باردة تستخدم أدوات القطع الدوارة لإنشاء ملف تعريف الحافة المطلوب.
تم تصميم حل ZM-100X من Xianjin لشطب وشطف الفولاذ الكربوني والفولاذ المقاوم للصدأ والألواح المعدنية الأخرى قبل اللحام. يسمح هيكلها ثنائي المغزل بإكمال الميلا العلوي والسفلي في عملية معالجة واحدة، مما يقلل الحاجة إلى تدوير قطعة العمل أو إعادة تثبيتها.
تدعم الماكينة العديد من التكوينات المخروطية، بما في ذلك التشكيلات الجانبية K/X وV/Y و0° وU/J، مما يسمح للمصنعين بتكييف إعداد الحافة مع متطلبات اللحام المختلفة.
ما هي الميزات الرئيسية التي يجب على المشترين تقييمها؟
1. الميلا المزدوج المغزل
يعد تكوين المغزل المزدوج أحد الميزات الرئيسية الموجهة نحو الإنتاجية. يمكن للآلة معالجة الحواف العلوية والسفلية في وقت واحد، مما يساعد على تقليل المعالجة الثانوية وتغيير موضع قطع الشغل.
2. نظام السفر ثنائي المحرك
يساعد محركا السفر المتزامنان في الحفاظ على حركة مستقرة على طول حافة اللوحة. يستخدم النظام محركات رئيسية بقوة 3000 واط × 2 مع مخرجات قيادة منخفضة السرعة ذات عزم دوران عالي لدعم طحن الألواح للخدمة الشاقة.
3. معلمات شطبة قابلة للتعديل
يمكن تعديل معلمات المعالجة وفقًا لسمك المادة وهندسة الأخدود المطلوبة. يوفر ZM-100X نطاق زاوية مائلة علوية يتراوح من 0 إلى 60 درجة، وسرعات سير من 0 إلى 1.2 م/دقيقة وسرعة رأس القطع تبلغ 800 دورة في الدقيقة.
4. عملية ذاتية الدفع
بدلاً من مطالبة المشغلين بدفع الماكينة بشكل مستمر، يتحرك الهيكل ذاتي الدفع تلقائيًا على طول قطعة العمل. يمكن أن يؤدي ذلك إلى تقليل عبء العمل الفعلي أثناء عمليات معالجة الحواف الطويلة.
5. الهيكل المدعوم بالربيع
تساعد آلية الزنبرك المزدوج المدمجة على تعويض الاختلافات بين قطعة العمل وسطح العمل. كما أنه يساعد على امتصاص اهتزاز القطع والحفاظ على حركة أكثر سلاسة للآلة.
6. إدراجات كربيد قابلة للاستبدال
يستخدم القاطع إدراجات كربيد مغلفة قابلة للفهرسة. يسمح التصميم باستبدال الإدخالات البالية دون استبدال رأس القاطع بالكامل، مما يساعد على تبسيط صيانة الأدوات الروتينية والتحكم في تكاليف المواد الاستهلاكية.
المواصفات الفنية في لمحة
تلخص المواصفات التالية إمكانيات المعالجة الرئيسية لطراز ZM-100X استنادًا إلى معلومات المنتج المنشورة من قبل الشركة المصنعة:
| المعلمة | مواصفات ZM-100X | الأهمية العملية |
|---|---|---|
| سمك اللوحة | 5-80 ملم | مناسبة لمجموعة واسعة من مهام تصنيع الألواح |
| الزاوية المائلة العلوية | 0°-60° | يدعم متطلبات أخدود اللحام المختلفة |
| الزاوية المائلة السفلية | 0°-45° | يسمح بإعداد مرن للحافة السفلية |
| سرعة السفر | 0-1.2 م/دقيقة | حركة قابلة للتعديل لظروف المعالجة المختلفة |
| سرعة رأس القاطع | 800 دورة في الدقيقة | يدعم أداء الطحن الذي يمكن التحكم فيه |
| تعديل شطبة غرامة | 1.5 ملم/خطوة | تمكين تعديل الأبعاد أثناء الإعداد |
| سمك لقط | 5-80 ملم | يستوعب سمك لوحة مختلفة |
| شطبة تمريرة واحدة | C0 – C20 ملم | يدعم إزالة المواد الخاضعة للرقابة |
| أقصى شطبة | ج60 ملم | يوفر قدرة تجليف واسعة |
| خشونة السطح | ≥ را 3.2 ميكرومتر | ينتج سطحًا مشطوفًا ناعمًا |
| تكوين القاطع | 2 × رؤوس قطع Φ80 مم | تمكن عملية الميلا المزدوج الجانب |
| أدخل الحياة | 600-800 م من الفولاذ الكربوني؛ 300-500 م من الفولاذ المقاوم للصدأ | يساعد على تقدير استهلاك الأدوات |
أين يتم استخدام هذه المعدات؟
يعد طحن حافة اللوحة الفولاذية ذا صلة حيثما يجب تحضير حواف اللوحة قبل اللحام أو التصنيع اللاحق. تتضمن بيئات التطبيق النموذجية ما يلي:
- تصنيع الهيكل الصلب.
- تصنيع أوعية الضغط.
- تصنيع خطوط الأنابيب والأنابيب ذات الصلة.
- تصنيع الآلات الثقيلة .
- بناء السفن والتصنيع البحري.
- إنتاج معدات البناء .
- تجميع هيكل معدني كبير.
- الورش العامة للحدادة واللحام.
بالنسبة للمنشآت التي تعالج الفولاذ المقاوم للصدأ وكذلك الفولاذ الكربوني، فإن القدرة على استخدام إدراجات الكربيد المطلية وضبط معلمات التصنيع يمكن أن تجعل المعدات أكثر قدرة على التكيف مع متطلبات الإنتاج المتغيرة.
ما هي مزايا الإنتاج التي توفرها الطحن؟
هندسة الحافة المتسقة
تساعد معلمات الطحن التي يتم التحكم فيها في الحفاظ على شكل مائل أكثر اتساقًا على طول الحافة المعالجة. يعد هذا مفيدًا بشكل خاص عندما يجب أن تتوافق اللوحات المتعددة مع مواصفات اللحام المتسقة.
انخفاض التعامل اليدوي
يلغي السفر بالدفع الذاتي الحاجة إلى الدفع اليدوي المستمر. ومن ثم، يمكن لهيكل السير التلقائي أن يقلل من عبء عمل المشغل أثناء عمليات المعالجة الموسعة.
تحضير علوي وسفلي أسرع
يمكن لتصميم المغزل المزدوج معالجة الحواف العلوية والسفلية في وقت واحد. وفقاً للمواصفات المنشورة لشركة Xianjin، فإن التكوين يتجنب التقليب المتكرر لقطعة العمل وإعادة تثبيتها عندما يتطلب كلا الجانبين التحضير.
انخفاض تعقيد استبدال الأداة
يمكن استبدال إدراجات كربيد القابلة للفهرسة بشكل فردي. يجعل هذا الأسلوب الصيانة الروتينية للقاطع أكثر وضوحًا من استبدال مجموعة القطع بالكامل بعد تآكل الإدخال.
حماية أفضل لقطعة العمل
تم تصميم بكرات القيادة المطاطية لتقليل الأضرار المحتملة لسطح اللوحة أثناء سير الماكينة. كما يساعد هيكل الشد الذاتي أيضًا على تقليل انزلاق الحافة أثناء المعالجة.
كيف ينبغي للمصنعين اختيار الجهاز المناسب؟
قبل شراء نظام شطف الألواح، يجب على الشركات المصنعة تقييم الماكينة مقابل ظروف الإنتاج الفعلية بدلاً من التركيز فقط على قوة المحرك أو سرعة المعالجة الرئيسية.
- التحقق من سمك اللوحة:تأكد من أن نطاق التثبيت والتصنيع الخاص بالماكينة يغطي سمك اللوحة العادية.
- تحديد المتطلبات المائلة:حدد ما إذا كانت عملية اللحام الخاصة بك تتطلب V أو Y أو K أو X أو U أو J أو ملفات تعريف حافة أخرى.
- تقييم حجم الإنتاج:يمكن أن تستفيد العمليات ذات الحجم الأكبر بشكل أكبر من المعالجة ذاتية الدفع والمغزل المزدوج.
- النظر في نوع المادة:يمكن أن يكون للفولاذ الكربوني والفولاذ المقاوم للصدأ متطلبات مختلفة للقطع والأدوات.
- مراجعة إمكانية التعديل:يعد الضبط الدقيق وسرعة السير المتغيرة أمرًا مهمًا للتحكم في الأبعاد المائلة.
- التحقق من توفر الأدوات:يمكن للإدراج القياسي القابل للاستبدال أن يبسط عملية الصيانة على المدى الطويل.
- فكر في دعم ما بعد البيع:يجب تقييم وقت الاستجابة وتغطية الضمان والدعم الفني قبل الشراء.
بالنسبة للمصنعين الذين يقومون بمقارنة خيارات المعدات المختلفة، توفر آلة الطحن المخروطي للصفائح الفولاذية Xianjin معلومات فنية مفصلة لتقييم سمك اللوحة، ونطاق المجسم المائل، وتكوين القاطع وخصائص التشغيل.
الأسئلة المتداولة
ما هي المواد التي يمكن للآلة معالجتها؟
تم تصميم الماكينة لشطف الفولاذ الكربوني والفولاذ المقاوم للصدأ والألواح المعدنية الأخرى باللحام المسبق. يجب اختيار ظروف القطع الفعلية وفقًا لمتطلبات المواد والمعالجة المحددة.
ما هو سمك اللوحة الذي يمكن لـ ZM-100X التعامل معه؟
نطاق التثبيت والمعالجة المنشور هو 5-80 ملم. يجب على الشركات المصنعة التأكد من أبعاد قطعة العمل الفعلية والهندسة المائلة المطلوبة قبل الطلب.
هل يمكن معالجة الحواف العلوية والسفلية في نفس الوقت؟
نعم. لقد تم تصميم هيكل المغزل المزدوج لإجراء الميلا العلوي والسفلي في وقت واحد، مما يقلل الحاجة إلى تقليب قطعة العمل أو التثبيت المتكرر.
ما هي الزوايا المجسمة المتوفرة؟
نطاق الضبط المنشور هو 0°–60° للشطبة العلوية و0°–45° للشطبة السفلية. يعتمد الإعداد المناسب على تكوين وصلة اللحام المطلوبة.
ما المدة التي تدوم فيها إدراجات القاطع؟
تحدد Xianjin عمر خدمة تقريبي للإدراج يبلغ 600-800 متر مربع عند معالجة الفولاذ الكربوني و300-500 متر مربع للفولاذ المقاوم للصدأ. يمكن أن يختلف العمر الفعلي وفقًا لخصائص المواد والأبعاد المائلة وظروف القطع وممارسات التشغيل.
هل تتطلب الآلة دفعًا يدويًا؟
لا. تستخدم الآلة نظام سير ذاتي الدفع، مما يسمح لها بالتحرك على طول اللوحة تلقائيًا بدلاً من الحاجة إلى الدفع اليدوي المستمر.
ما الضمان والدعم الفني المتاح؟
وفقًا لمعلومات المنتج المنشورة، تشتمل المعدات على ضمان مجاني لمدة 12 شهرًا من تاريخ القبول. تذكر Xianjin أيضًا أن الاستشارة الفنية ودعم الصيانة متاحة أثناء فترة الضمان وبعدها.
كيف يمكنك البدء في مشروع شطف الألواح الفولاذية؟
يعتمد اختيار معدات إعداد الحافة الصحيحة على سماكة اللوحة والمواد والشكل المائل وحجم الإنتاج وعملية اللحام. يجمع ZM-100X من Xianjin بين السفر التلقائي والطحن المزدوج المغزل والمعلمات المائلة القابلة للتعديل وأدوات الكربيد القابلة للاستبدال لإعداد الألواح الفولاذية الصناعية. إذا كنت تقوم بتقييم مواصفات المعدات أو قدرة المعالجة أو متطلبات التخصيص أو خيارات التسليم،اتصل بنالمناقشة طلبك وطلب الحل المناسب من Xianjin.
