آلة طحن شطبة الصفائح الفولاذية تستخدم بشكل رئيسي في عمليات الشطب والشطف المسبق للحام لمختلف الصفائح المعدنية، وهي مثالية للفولاذ الكربوني، الفولاذ المقاوم للصدأ والمواد الأخرى. إنها تعتمد محركات سفر متزامنة مزدوجة من أجل سفر مستقر. تعمل آلية الزنبرك المزدوج على تحسين الاستقرار التشغيلي. تعمل وحدة المتابعة ذات الحافة السفلية على تبسيط العملية. يتيح تصميم المغزل المزدوج إمكانية الشطف العلوي والسفلي في وقت واحد، مما يضاعف كفاءة المعالجة.
إن آلة الطحن المخروطي للصفائح الفولاذية تعتمد محركين رئيسيين غير متزامنين AC ثلاثي الطور بمعايير IEC.(3000 واط × 2)و IEC مخفضات تروس ذات محور متعامد مع ثنائي400 واطإخراج منخفض السرعة وعزم دوران عالي. يضمن الإطار الصلب تشغيلًا خاليًا من الاهتزازات وشطفًا علويًا وسفليًا متزامنًا، مما يوفر طاقة كافية لطحن الألواح السميكة للخدمة الشاقة.

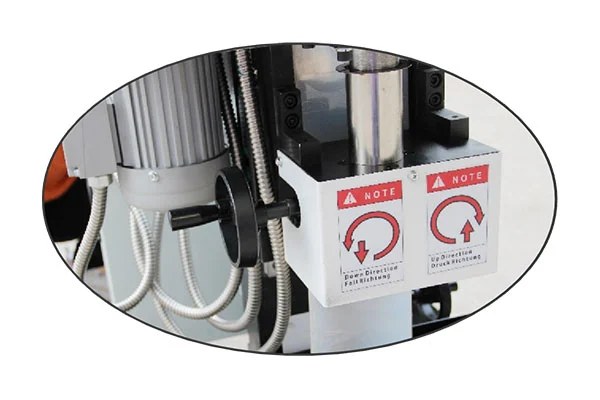

تعديل شطبة غرامة:1.5 ملم لكل خطوة; زاوية شطبة:0°-60°; سرعة السفر:0-1.2 م/دقيقة; سرعة رأس القاطع:800 دورة في الدقيقة. سمك لقط:5-80 ملم; شطبة تمريرة واحدة:C0-C20mm; الحد الأقصى شطبة:ج60 ملم; ارتفاع لقط:820-860 ملم. سرعة سير متغيرة التردد، وتعديل زاوية مرن، وعجلة يدوية موفرة للعمالة للتحكم الدقيق في الأبعاد.
تصميم ذاتي الدفع، لا يتطلب الدفع اليدوي. هيكل الشد الذاتي يمنع انزلاق الحافة. بكرات بوليستر مدمجة ذات رفع تلقائي ومقاومة للاهتراء وعجلات ألومنيوم عالمية تناسب ظروف الموقع المختلفة. حجم صغير لسهولة الحركة. تغيير سريع للأداة وجمع الرقائق المركزية للتشغيل المريح.

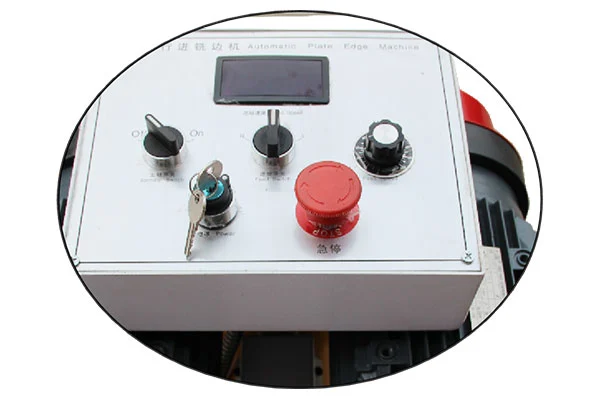

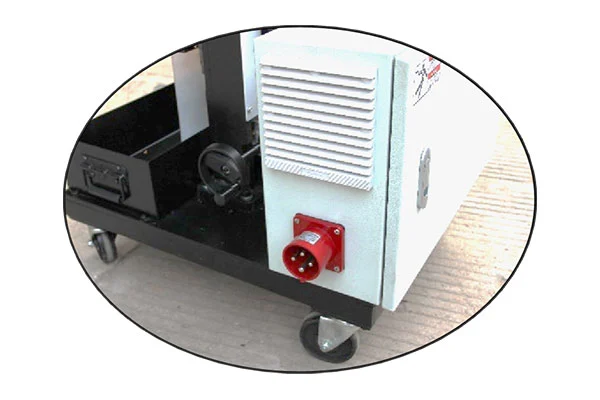

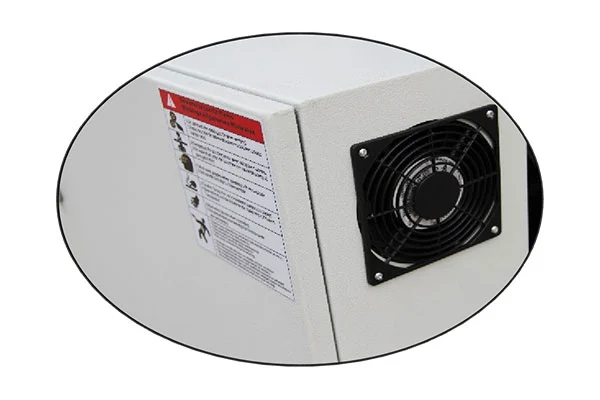

خزانة كهربائية معززة للسلامة المتزايدة،IP54 مقاوم للانفجار. عزل الكابل من الفئة F، وحماية من ارتفاع درجة الحرارة من الفئة B. المكونات الكهربائية الصناعية مع حماية الزائد. مجهزة بمقابس الطيران، ومفتاح المحرك للأمام/العكسي، ومقبض التشغيل بلمسة واحدة، ولوحة HMI لأداء آمن ومتين.
بالمقارنة مع الموديلات الأخرى، فإن آلة الطحن المخروطي للألواح الفولاذية ZM-100X تتفوق في كفاءة المعالجة، حماية قطع العمل والتصميم الهيكلي، وتتميز بقدرة أفضل على التكيف والقدرة التنافسية لشطف الألواح.
محركات السفر المتزامنة المزدوجة:السفر المستقر
آلية الربيع المزدوج:عملية سلسة
وحدة متابعة الحافة السفلية:عملية سهلة
تعديل الارتفاع المزدوج للجسم الرئيسي:تعويض إزاحة الارتفاع
قيادة بكرات مطاطية:ضرر أقل لقطع العمل
هيكل المغزل المزدوج:شطف علوي وسفلي متزامن، كفاءة مضاعفة
ك / X-شطبة
V / Y-شطبة
0°-شطبة
U / J-شطبة

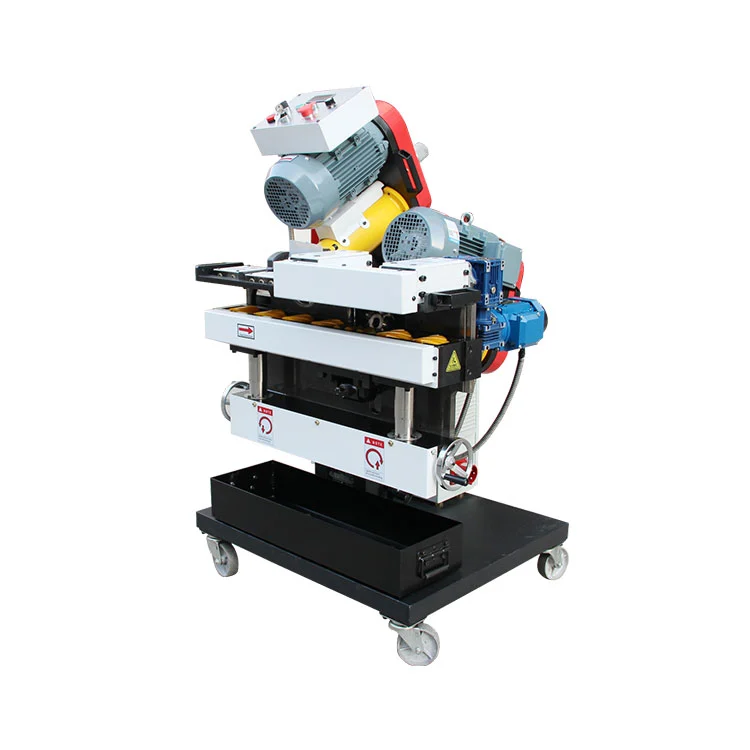

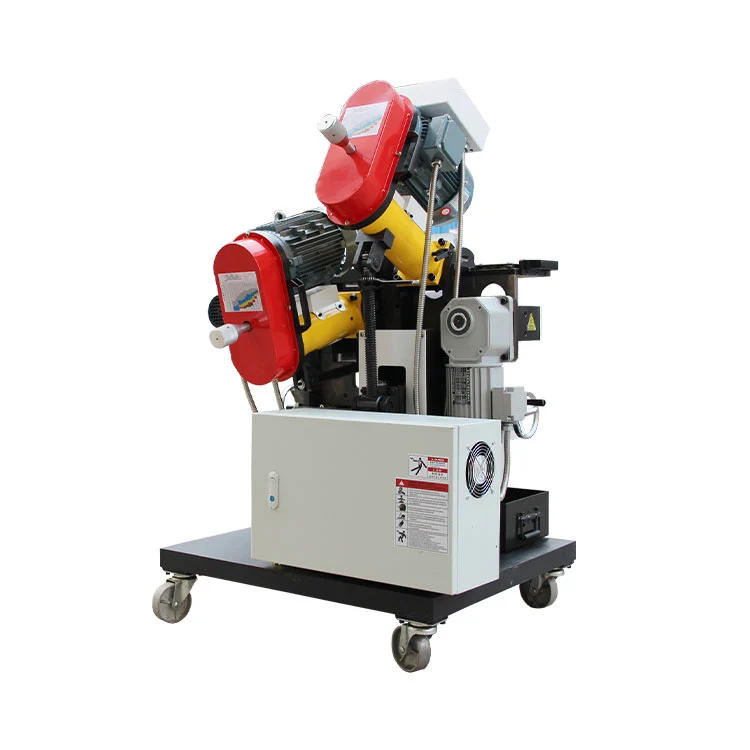

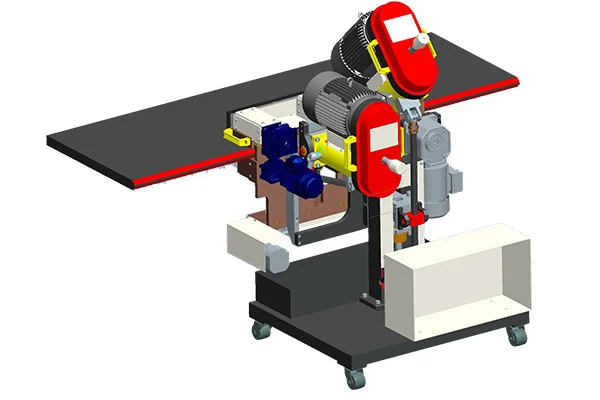

آلة الطحن المخروطي للألواح الفولاذية ZM-100X
| ارتفاع | ارتفاع حامل الماكينة: 820-860 ملم. تتيح النوابض المدمجة التكيف التلقائي مع اختلافات ارتفاع الأرض واللوحة. |
| سماكة | عجلة يدوية جانبية لسماكة اللوحة T5 mm-T80 mm |
| خشونة السطح | ≥R3.2um |
| القاطع | قاطعة طحن الوجه من نوع الخرطوشة مزودة بـ 6 إدراجات من الكربيد المطلي. المواد الاستهلاكية منخفضة التكلفة وسهولة الاستبدال. |
| بوم | عمر الخدمة لكل مجموعة من المدخلات: 600-800 م للفولاذ الكربوني، 300-500 م للفولاذ المقاوم للصدأ. متوافق عالميًا مع الأجزاء القياسية في السوق لخفض تكاليف التشغيل. |
ج: تم تجهيز آلة الطحن المخروطي للألواح الفولاذيةقطعتان من رؤوس القطع بقطر 80 مم، 6 حشوات لكل رأس. من خلال اعتماد قواطع طحن قرصية قابلة للفهرسة مع إدراجات كربيد مطلية، فهي تتميز بمواد استهلاكية منخفضة التكلفة وسهولة استبدال الإدخال.
ج: يكمل تصميم المغزل المزدوج الميل العلوي والسفلي في تمريرة واحدة. لا يلزم تقليب قطعة العمل أو إعادة تثبيتها، مما يقلل الوقت الإضافي بشكل كبير ويضاعف الإنتاجية. الزاوية المائلة العلوية:0°-60°، الزاوية المائلة السفلية:0°-45°.
ج: نوابض مدمجة ذاتية الرفع تدعم820-860 ملمموقف العمل. فهو يقوم تلقائيًا بتعويض فروق الارتفاع بين الأرض وقطع العمل، ويمتص اهتزازات القطع ويقلل من الارتعاش. فهو يوفر تشغيلًا سلسًا، ويبسط عملية الإعداد ويضمن جودة مشطوفة متسقة.
ج: إنه يوفر أسطحًا مشطوفة ناعمة مطحونة. يتم التحكم بدقة في الزاوية المائلة والوجه الجذري والعرض المشطوف من خلال مقاطع مشطوف موحدة، مما يلبي المتطلبات الصارمة لعمليات اللحام المختلفة.
●آلة الطحن المخروطي للصفائح الفولاذية مغطاة بـضمان مجاني لمدة 12 شهرًامن تاريخ القبول، تنفيذ فلسفة الخدمة الطويلة الأمد لشركة Xianjin Pipeline والتزام خدمة ضمان التشغيل.
●في حالة تعطل المعدات خلال فترة الضمان، يقدم البائع خدمات الاستشارة الفنية والصيانة المجانية. يجب تقديم الرد الهاتفي في الداخلساعاتينللاستفسارات والرد الكتابي داخل8 ساعات. سيتم إرسال موظفي الخدمة في الموقع كما هو مطلوب: يصلون إلى الموقع في الداخل24 ساعةللمسافات التي تقل عن 800 كيلومتر وداخلها48 ساعةللمسافات التي تزيد عن 800 كيلومتر. لن يغادر موظفو الخدمة الموقع حتى يتم حل الخلل ورضا العميل.
●بعد انتهاء الضمان، سيتم الرد عبر الهاتف في الداخلساعاتينعند استلام إشعار الخدمة. إذا لم يكن من الممكن إزالة الخلل عبر التوجيه الهاتفي، فسيتم إرسال الفنيين إلى الموقع للصيانة واستكشاف الأخطاء وإصلاحها وفقًا للحدود الزمنية المذكورة أعلاه.
