باعتبارها شركة رائدة في تصنيع وتوريد معدات خطوط الأنابيب في الصين، أطلقت Xianjin Pipeline آلة طحن الحافة التقدمية الأوتوماتيكية. لقد تم تصميمها لشطف الصفائح المعدنية قبل اللحام، فهي تعزز بشكل كبير جودة اللحام ودقة التصنيع. بفضل تقنية الطحن والقطع البارد، تتجنب الماكينة التشوه الحراري أثناء التشغيل، وتحتفظ بالخصائص الأصلية للوحة وتلبي متطلبات الشطف الصارمة عبر الصناعات.
يتم استخدام آلة طحن الحواف التقدمية الأوتوماتيكية في عملية الشطب والشطبة للألواح المعدنية قبل اللحام، مع أداء شطف متميز للفولاذ المقاوم للصدأ. تدعم الآلة الزوايا المائلة من 0 إلى 60 درجة، وسماكة لوحة المشابك من 5 إلى 60 ملم. يتراوح عرض المشطوف أحادي المسار C0-C20 مم، والحد الأقصى لحجم المشطوف الذي يمكن تحقيقه هو C45 مم. إنها تتميز بالتشغيل البسيط، والإنتاجية العالية، وزوايا المعالجة الدقيقة، والأسطح المائلة الملساء.
ماكينة طحن الحواف التقدمية الأوتوماتيكية مجهزة بمحركات رئيسية مزدوجة تتوافق مع المعايير الأوروبية IEC؛ تيار متردد غير متزامن ثلاثي الطور 3000 واط × 2. مزودة بمخفض تروس قياسي IEC بزاوية قائمة: عزم دوران عالي، سرعة منخفضة 400 وات. يضمن جسم الآلة القوي إنتاج طاقة ثابتًا.
تعديل دقيق لعمق الشطب: 1.5 مم لكل تمريرة. زاوية شطبة قابلة للتعديل من 0 درجة إلى 60 درجة. سرعة رأس القطع: 800 دورة/دقيقة. سرعة السفر: 0~1.2 م/دقيقة مع التحكم في التردد المتغير. سمك اللوحة القابلة للتثبيت: 5 ~ 60 ملم. عرض مشطوف أحادي المسار C0~C20 مم، أقصى عرض مشطوف C45 مم. عملية توفير العمالة والتكيف المرن.
تصميم ذاتي الدفع، لا يتطلب الإمساك اليدوي؛ التثبيت الذاتي لمنع انفصال الحافة. أسطوانة هواء مدمجة لرفع الجسم تلقائيًا، ارتفاع التثبيت 820 ~ 860 مم. تتكيف الأسطوانات المقاومة للتآكل مع ظروف العمل المختلفة. مساحة صغيرة الحجم ومجموعة شرائح مركزية وتغيير سهل للأداة.

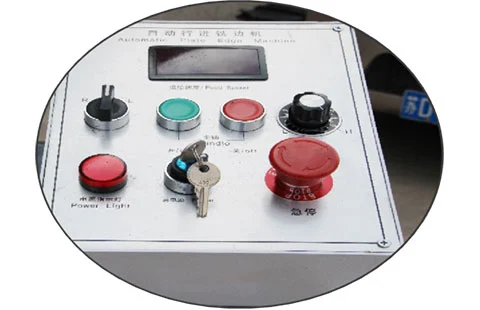

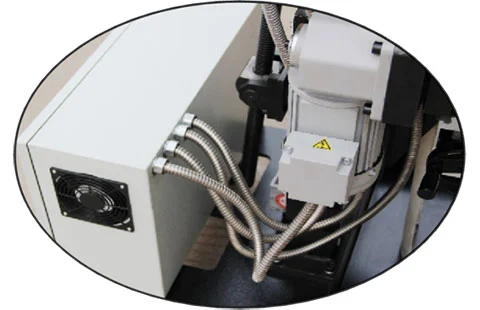

زيادة السلامة والقدرة على خزانة كهربائية. تصنيف الحماية من الانفجار IP54. عزل الكابلات من الفئة F، حماية من ارتفاع درجة الحرارة من الفئة B مع المكونات الكهربائية الصناعية. أجهزة حماية سلامة متعددة لضمان السلامة الشاملة.
ك / X شطبة
شطبة V / Y
0 درجة شطبة
U / J شطبة

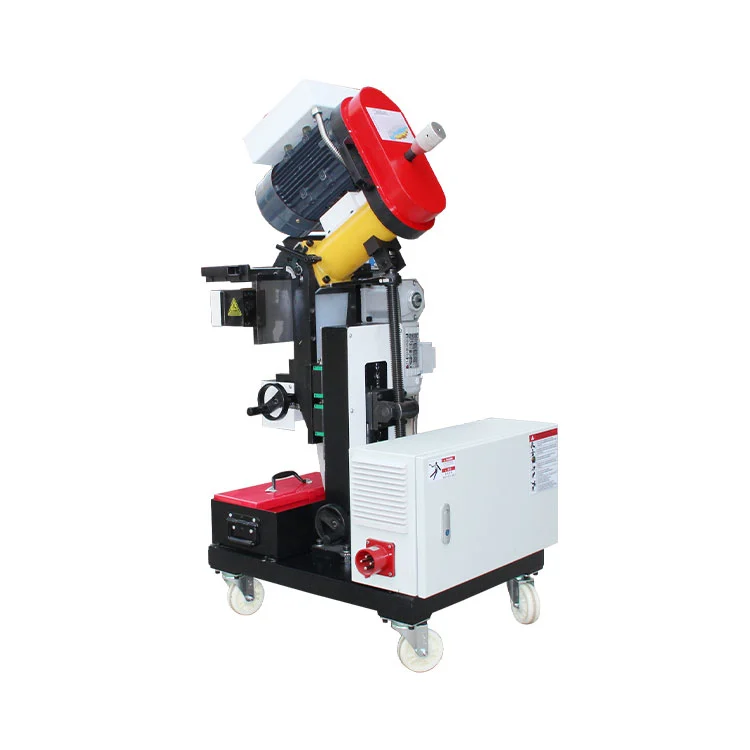

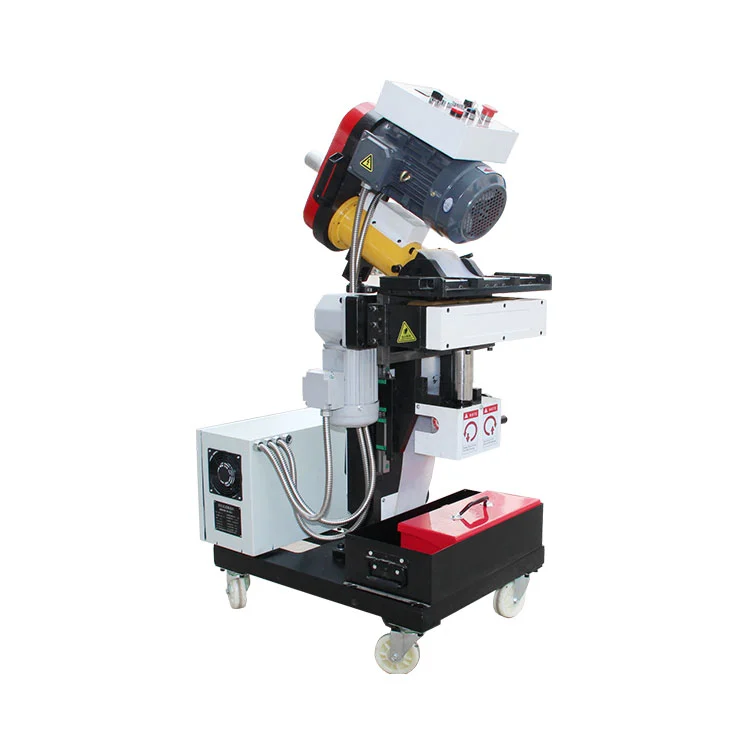

ماكينة طحن الحواف التقدمية الأوتوماتيكية 2M-60
| محرك العمل | محركات عالية الكفاءة من شركة Shanghai Electric Machinery Works لتصدير الاتحاد الأوروبي، والمعيار الأوروبي IEC | |||
| الجهد االكهربى | طاقة التيار المتردد | تكرار | سرعة الدوران المقدرة للقرص القاطع | |
| 380/220 فولت | 3000 واط | 50 هرتز/60 هرتز | 800 دورة/دقيقة | |
| محرك تغذية | مخفض عمود الزاوية اليمنى مستورد من تايوان، وفقًا للمعايير الأوروبية IEC | |||
| الجهد االكهربى | طاقة التيار المتردد | تكرار | سرعة عجلة السفر | |
| 380/220 فولت | 400 واط | 50/60 هرتز | 0-10 دورة/دقيقة | |
| تغذية تلقائية | عداء من مادة البولي يوريثين عالي المقاومة للاهتراء، وسحب تلقائي للحافة لمنع انجراف الماكينة. | |||
| صندوق الكتروني | مكونات كهربائية Omron/Chint مُحسّنة سابقًا، وعزل من الفئة F مع حماية ضد الحمل الزائد والانفجار، وحماية IP54. | |||
| الحجم والوزن | 800 مم * 690 مم * 1140 مم - 260 كجم | |||
| وضع شطبة | المشطوف من النوع K، والنوع V، والنوع Y، والشطف من الجانب الأمامي، والسفر التلقائي، والتغذية التلقائية. |
| وجه الجذر | يمكن التحكم فيه كميًا، والاحتفاظ بوجه الجذر بشكل متسق. |
| حجم اللوحة | أبعاد قطعة العمل: ≥200×55 مم (الطول×العرض)، لا يوجد حد أقصى للحجم. |
| زاوية شطبة | تعديل بدون خطوات للزاوية المائلة α0°-α60° (يتوفر α1-80° مخصص). |
| سرعة التغذية | سرعة السفر V0-1200 مم/دقيقة، تردد متغير قابل للتعديل. سرعة الشطب تتناسب عكسيا مع عمق الشطب. |

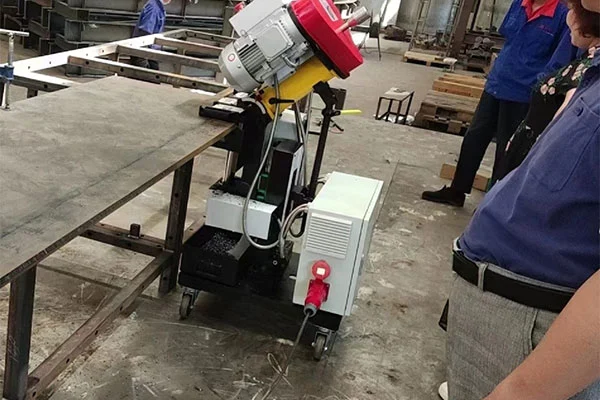

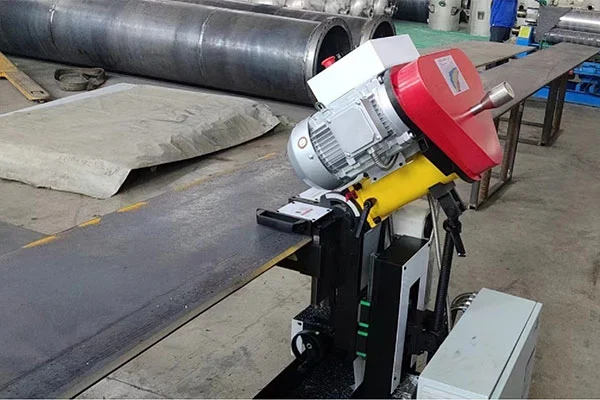

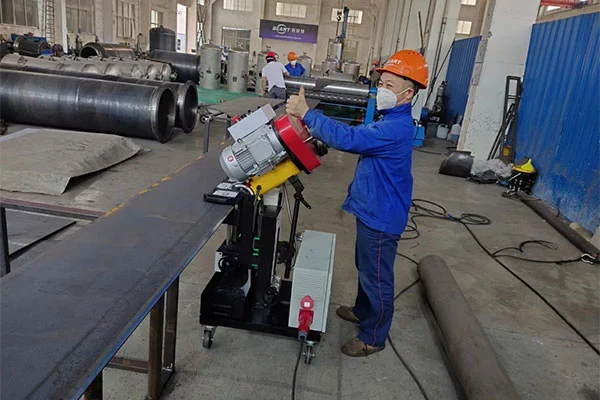

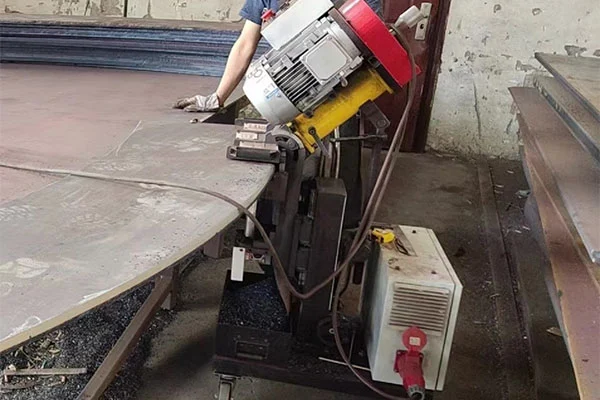

| وضع العمل | بالنسبة للألواح الكبيرة: تتحرك الماكينة تلقائيًا على طول حافة اللوحة من أجل الميل التلقائي؛ التثبيت التلقائي يمنع انفصال الحافة. بالنسبة للألواح الصغيرة: تظل الماكينة ثابتة بينما تتم تغذية اللوحة تلقائيًا لشطفها. |
| ارتفاع | إطار طاولة العمل الكبير: 720-760 ملم. مجهزة بنوابض غازية مدمجة للتكيف تلقائيًا مع اختلافات الارتفاع بين الأرض واللوحة. |

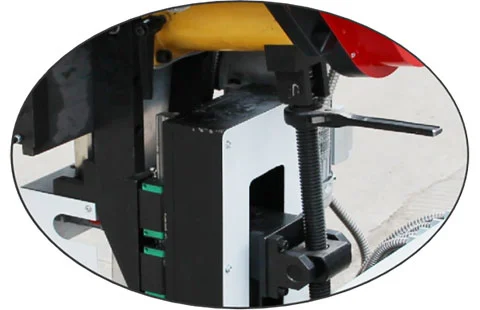

| سماكة | عجلة يدوية جانبية لـ T5 مم - T60 مم. |
| خشونة السطح | ≥Ra 3.2μm |

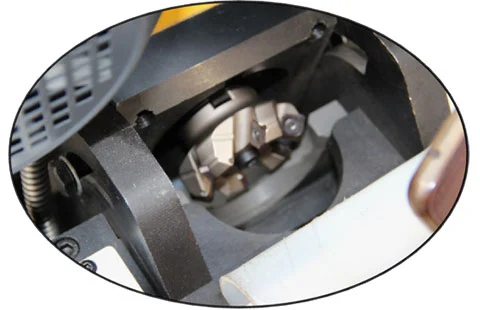

| القاطع | قاطعة طحن ذات وجه قابل للفهرسة، مزودة بـ 5 حشوات من الكربيد المغلفة. انخفاض تكلفة المواد الاستهلاكية وسهولة الاستبدال. |
| أدخل الحياة | عمر الخدمة لكل مجموعة من الإدخالات: 600-800 م (الفولاذ الكربوني)، 300-500 م (الفولاذ المقاوم للصدأ). التوافق العالمي مع تكلفة تصنيع منخفضة. |
ج: إن آلة طحن الحواف التقدمية الأوتوماتيكية هذه تعالج عيوب القطع باللهب وتلميع المطحنة، مثل كثافة اليد العاملة الثقيلة، الزوايا غير المنتظمة، الأسطح المائلة الخشنة والضوضاء العالية. إنه يتميز بسهولة تعديل الزاوية، والتشغيل البسيط، والصداقة للبيئة وتوفير الطاقة، والزوايا الدقيقة والأسطح النهائية الناعمة.
ج: يمكنها تثبيت وتشكيل الألواح بسماكة تتراوح من 5 مم إلى 60 مم، مما يغطي مواصفات متعددة من الألواح الرقيقة إلى الألواح المتوسطة السُمك.
ج: نطاق المعالجة المخروطية أحادية المسار هو C0-C20 مم، والحد الأقصى لمواصفات المخروط هو C45 مم.
ج: إنها مناسبة للصناعات البحرية وبناء السفن وأوعية الضغط والبتروكيماويات والهياكل الفولاذية الثقيلة وآلات التعدين وبناء الطاقة النووية وصناعات تصنيع الآلات.
يجب أن تتوافق هذه الدفعة من معدات العطاء (التصميم والتصنيع) وقطع الغيار الخاصة بها مع أحدث المعايير الوطنية (GB)، ومعايير الصناعة (JB، DL...)، والمعايير الدولية (SI، ANSI، ASME، AWS، API، DIN، ISO)، بالإضافة إلى المعلمات والمتطلبات الفنية المحددة في ورقة المواصفات. المعايير المعتمدة لتصميم المنتجات وتصنيعها هي كما يلي:
