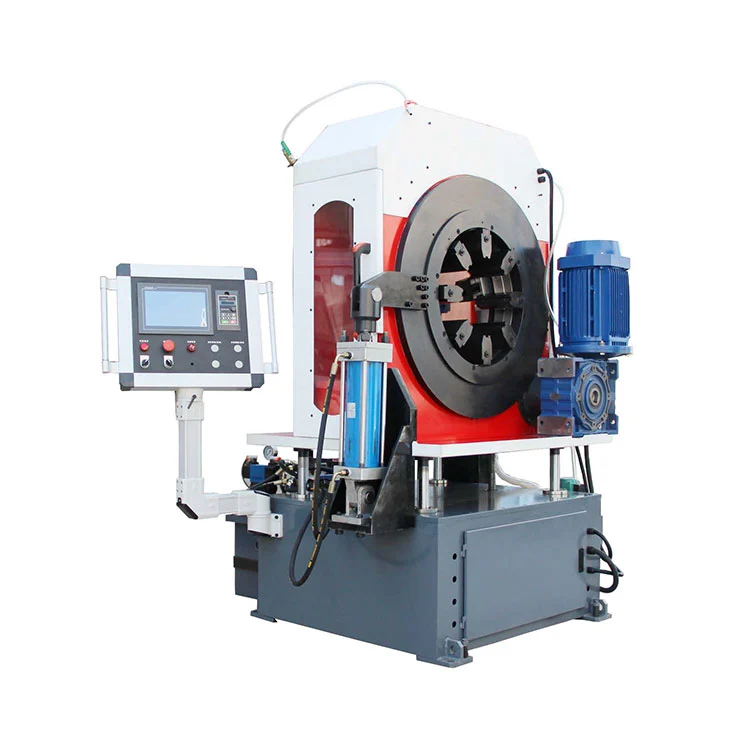

بالنسبة لمشاريع خطوط الأنابيب الصناعية حيث تكون الدقة والكفاءة وإعداد اللحام الموثوق به أمرًا مهمًا،شيانجينيوفر حلول معالجة الأنابيب المتقدمة. إنهآلة القطع المائلة عالية الدقةيجمع بين التغذية CNC الدقيقة، والبنية المتكاملة المثبتة على الانزلاق، والقطع والشطف المتزامنين لمساعدة الشركات المصنعة على تحسين اتساق الإنتاج وتقليل وقت التثبيت في الموقع.
تم تصميم آلة القطع المائلة عالية الدقة لقطع الأنابيب وإعداد أطرافها للحام في عملية قابلة للتكرار ومتحكم فيها. من خلال الجمع بين عمليات القطع والميلا، تساعد المعدات الحديثة على تقليل المعالجة الثانوية، وتحسين اتساق الأبعاد، وتبسيط عملية تصنيع خطوط الأنابيب. تستكشف هذه المقالة مبادئ عمل الآلة وميزاتها الرئيسية ومواصفاتها الفنية والتطبيقات الصناعية واعتبارات الشراء. كما يشرح أيضًا كيف تعالج سلسلة Xianjin's SME-II كفاءة التركيب، ومعالجة الأنابيب، ودقة المعالجة للبيئات الصناعية الصعبة.
1. ما هي آلة القطع المائلة عالية الدقة؟
2. ما أهمية الدقة في تجليف الأنابيب؟
3. ما هي الميزات الرئيسية لآلة Xianjin؟
4. المواصفات الفنية واختيار النموذج
5. كيف يساعد التصميم المتكامل المثبت على الانزلاق؟
6. ما هي الصناعات التي تستفيد من هذه المعدات؟
7. كيفية اختيار آلة القطع المائلة المناسبة
إن آلة القطع المائلة عالية الدقة عبارة عن معدات صناعية متخصصة تقوم بقطع مقاطع الأنابيب وتشكيل حواف مشطوفة يتم التحكم فيها بدقة لتحضير اللحام. بدلاً من الاعتماد على عمليات القطع والطحن وتشطيب الحواف المنفصلة، يمكن للآلة المتكاملة إكمال خطوات تصنيع متعددة في سير عمل منسق.
يُنشئ الميلا حافة زاوية تساعد في تحضير الوصلة للحام. تعتمد الهندسة المطلوبة على أبعاد الأنبوب، وسمك الجدار، وتكوين الوصلة، وإجراءات اللحام، والمعايير الهندسية المعمول بها. يدعم الإعداد الصحيح التركيب المتسق للمفاصل ويساعد عمال اللحام على تحقيق ملف اللحام المحدد.
تم تطوير آلة القطع المائلة عالية الدقة لخط أنابيب Xianjin بالاشتراك مع شركة الهندسة الكيميائية الوطنية الصينية رقم 16 للإنشاءات المحدودة (CNCEC 16)، والتي تجمع بين خبرة معالجة خطوط الأنابيب والمتطلبات الهندسية العملية.
المعدات ذات صلة بشكل خاص بالمشاريع التي تتطلب إعدادًا متكررًا لنهاية الأنابيب، وتركيبًا فعالًا، وتصنيعًا متسقًا عبر أحجام أنابيب متعددة. للحصول على الحلول ذات الصلة، استكشف صفحة منتج آلة القطع المائلة عالية الدقة.
يؤثر إعداد نهاية الأنبوب بشكل مباشر على جودة وكفاءة اللحام النهائي. عندما تختلف أبعاد القطع أو الشكل الهندسي المائل بشكل مفرط، قد يحتاج المشغلون إلى طحن إضافي، أو تعديلات محاذاة، أو قياسات متكررة قبل أن يبدأ اللحام.
تساعد عملية التصنيع الموجهة بدقة على معالجة هذه التحديات بعدة طرق.
ومع ذلك، فإن دقة الماكينة وحدها لا تضمن جودة اللحام. تظل الأدوات المناسبة، والتثبيت الآمن، وحالة المواد، وتدريب المشغلين، وإجراءات الفحص ضرورية. يجب على المشترين تقييم الأداء مقابل التفاوتات الفعلية ومتطلبات اللحام لمشاريعهم.
تستخدم الآلة محركًا متغير التردد 380 فولت وآلية تغذية CNC دقيقة. وفقاً لمواصفات منتج Xianjin، فإن دقة التغذية يمكن أن تصل إلى ±0.07 مم. تدعم التغذية التي يتم التحكم فيها التشغيل الآلي المستقر وتساعد المشغلين في الحفاظ على ظروف معالجة متسقة.
كما يسمح نظام التردد المتغير أيضًا بتعديل سرعة التشغيل لتناسب متطلبات المعالجة، مما يساعد على تحقيق التوازن بين الإنتاجية واستقرار القطع.
يمكن أن يؤدي الجمع بين عملية القطع والتحضير المائل في سير عمل واحد إلى تقليل عمليات نقل قطع العمل والتعامل غير الضروري. تدعم الماكينة تكوينات معالجة متعددة، بما في ذلك القطع باستخدام الشطف من جانب واحد، والشطف على الوجهين، والشطف المركب، اعتمادًا على العملية والأدوات المحددة.
بالنسبة لفرق الإنتاج، تتمثل الفائدة الرئيسية في توفير مسار أكثر انسيابية من الأنابيب الخام إلى مكون جاهز للحام.
يعد تحديد موضع قطع العمل بشكل آمن أمرًا أساسيًا للتصنيع الدقيق. تشتمل معدات Xianjin على أدوات التثبيت الهيدروليكية ووظائف التغذية والسحب الأوتوماتيكية لدعم المعالجة الخاضعة للتحكم. اعتمادًا على التكوين، تشتمل الوظائف الإضافية على الرفع التلقائي، وإعداد أداة الليزر، والتغذية والتفريغ التلقائي الذي يتم التحكم فيه لاسلكيًا.
تساعد الأدوات المعيارية سريعة التغيير على تلبية متطلبات الشطف المختلفة. كما تعمل لوحة اللمس الذكية المزودة بمعلمات محددة مسبقًا على تبسيط عملية التشغيل الروتينية. وفقًا للشركة المصنعة، يمكن للمشغلين الجدد العمل بشكل مستقل بعد حوالي 30 دقيقة من التدريب، على الرغم من أن احتياجات التدريب الفعلية تعتمد على الخبرة السابقة وإجراءات الموقع.
تهدف هذه الميزات معًا إلى تحسين التكرار وتقليل التدخل اليدوي ودعم الجداول الزمنية المطلوبة لتصنيع خطوط الأنابيب.
عند اختيار آلة القطع المائلة عالية الدقة، يجب على المشترين مطابقة نطاق المعالجة، وسمك جدار الأنبوب، وتكوين التثبيت مع متطلبات الإنتاج الفعلية الخاصة بهم. تقدم شركة Xianjin قائمة بالعديد من نماذج SME-II لأقطار الأنابيب المختلفة.
| نموذج | نطاق التصنيع | الحد الأقصى لسماكة الجدار | تكوين لقط |
|---|---|---|---|
| SME-168-II | 30-168 ملم | ≥50 ملم | 4-فك هيدروليكي، لقط أحادي أو مزدوج الجانب |
| SME-325-II | 80-325 ملم | ≥50 ملم | 6 فك هيدروليكي، لقط أحادي أو مزدوج الجانب |
| SME-426-II | 126-426 ملم | ≥50 ملم | لقط هيدروليكي تأكيد التكوين للنموذج المحدد |
| SME-530-II | 230-530 ملم | ≥50 ملم | 8 فك هيدروليكي، لقط أحادي أو مزدوج الجانب |
| SME-630-II | 325-630 ملم | ≥50 ملم | لقط هيدروليكي تأكيد التكوين للنموذج المحدد |
| SME-762-II | 457-762 ملم | ≥50 ملم | لقط هيدروليكي تأكيد التكوين للنموذج المحدد |
ملاحظة: تعتمد المواصفات على معلومات النموذج المنشورة من قبل الشركة المصنعة. تأكد من التكوين النهائي وتوافق الأنابيب وحدود المعالجة مع Xianjin قبل الطلب.
تتضمن تفاصيل الأداء المنشورة الأخرى ما يلي:
يعتمد الإنتاج الفعلي على مادة الأنابيب، وسمك الجدار، والهندسة المائلة، والأدوات، وإجراءات المشغل، وظروف الإنتاج. يجب على المشترين طلب تقييم معالجة العينات عندما يتطلب المشروع تفاوتًا محددًا أو إنهاءً محددًا.
يمكن أن يؤدي تركيب المعدات إلى تأخيرات كبيرة عندما يتطلب المشروع محاذاة دقيقة وتعديلات متكررة وتشغيلًا متخصصًا. تعالج شركة Xianjin هذا التحدي من خلال هيكل متكامل مثبت على منصة منزلقة يجمع بين مكونات الماكينة الرئيسية على منصة موحدة.
تنص الشركة المصنعة على أنه يمكن إكمال التجميع في الموقع خلال ساعة واحدة تقريبًا في ظل ظروف مناسبة. يهدف هذا التصميم إلى تقليل تعقيد التثبيت وتقصير الوقت بين وصول المعدات وإعداد الإنتاج.
| عامل التقييم | نهج التثبيت التقليدي | نهج متكامل مثبت على الانزلاق |
|---|---|---|
| تخطيط المعدات | قد تتطلب المكونات وضعًا ومحاذاة منفصلين | تم دمج الوحدات الرئيسية على منصة مشتركة |
| إعداد الموقع | قد تنطوي على المزيد من أعمال المواءمة والتكليف | مصممة لتقليل التجميع والتعديل في الموقع |
| جدولة المشروع | يمكن أن تختلف مدة التثبيت باختلاف ظروف الموقع | يدعم نشر المعدات بشكل أسرع |
| التعامل مع الأنابيب | قد تتطلب أحجام الأنابيب المختلفة تعديلات إضافية في الارتفاع | يحافظ التصميم ذو المركز المنخفض على ارتفاع ثابت لتمرير الأنابيب ضمن النطاق المحدد |
| تخطيط الصيانة | يعتمد على تكوين الجهاز الفردي | يمكن للتخطيط المتكامل تبسيط تنظيم المعدات والفحوصات الروتينية |
يستخدم تصميم SME-II أيضًا هيكلًا معلقًا منخفض المركز ونظام تثبيت منزلق بأربعة أعمدة. تحدد الشركة المصنعة ارتفاعًا ثابتًا لمركز تمرير الأنابيب عبر نطاق الأنابيب المحدد الذي يبلغ 30-630 مم، في حين أن الطراز SME-762-II يحتوي على نطاق تصنيع أكبر مدرج. تأكد من نطاق الارتفاع المركزي المطبق للنموذج الدقيق قبل التخطيط للتعامل مع المواد.
بالنسبة للمشاريع ذات نوافذ التثبيت المحدودة، أو التغييرات المتكررة في حجم الأنابيب، أو المتطلبات اللوجستية للموقع، يمكن أن تكون اعتبارات التصميم هذه بنفس أهمية سرعة القطع.
يدعم قطع الأنابيب والتحضير المائل عالي الدقة نطاقًا واسعًا من التطبيقات الصناعية. تحدد Xianjin معالجة البتروكيماويات وإنتاج الأغذية والمشروبات والطب الحيوي والطاقة باعتبارها القطاعات ذات الصلة.
بالنسبة لتطبيقات الفولاذ المقاوم للصدأ، يجب على المشترين مراعاة درجة المواد ومتطلبات السطح والتحكم في التلوث ومدى ملاءمة أدوات القطع وترتيبات التبريد. يجب اختيار الماكينة وفقًا لإجراءات التصنيع الفعلية بدلاً من اسم الصناعة وحده.
اعتماداً على قطعة العمل ونطاق المشروع، قد تكون المعدات الأخرى في مجموعة Xianjin ذات صلة أيضًا، بما في ذلك حلول قطع وشطف الأنابيب، وآلات مواجهة نهاية الأنبوب، وآلات القطع والميلاة CNC.
يمكن أن يؤدي اختيار المعدات بناءً على سرعتها المعلن عنها أو رقم الدقة فقط إلى عدم التطابق بين الماكينة وخط الإنتاج. تبدأ عملية الاختيار العملية بقطعة العمل وتنتهي بالتحقق من إعداد التشغيل الكامل.
قم بتقدير الإنتاجية اليومية أو بالساعة باستخدام أوقات الدورات الواقعية، بما في ذلك التحميل والتثبيت والتصنيع الآلي والتفريغ والفحص. إن دورة القطع المقتبسة لا تساوي بالضرورة دورة الإنتاج الإجمالية. ضع في اعتبارك عدد المرات التي يجب فيها تغيير الأدوات وما إذا كانت الآلة ستعمل كوحدة مستقلة أو جزء من خط آلي.
تحقق من المساحة الأرضية المتوفرة وإمدادات الطاقة ومعدات الرفع وترتيبات مناولة المواد ومتطلبات التبريد. اسأل الشركة المصنعة عن التشغيل وتدريب المشغلين وقطع الغيار وتغطية الضمان والدعم الفني للوجهة المقصودة.
قبل إصدار أمر الشراء، اطلب تأكيدًا كتابيًا للنموذج المحدد ونطاق التصنيع والأدوات وترتيب التثبيت والملحقات المضمنة وجدول التسليم ومعايير القبول. بالنسبة للتطبيقات الحرجة، قم بترتيب عرض توضيحي أو اختبار عينة باستخدام مادة الأنابيب التمثيلية.
تساعد عمليات الفحص هذه المشترين على مقارنة المعدات بناءً على احتياجات الإنتاج القابلة للقياس بدلاً من الاعتماد على المطالبات العامة حول الدقة أو الكفاءة.
والغرض الرئيسي منه هو قطع مقاطع الأنابيب وإعداد أطرافها للحام بأبعاد يمكن التحكم فيها وهندسة مائلة. يمكن أن يؤدي الجمع بين هذه العمليات إلى تقليل خطوات المعالجة المنفصلة ومعالجة قطع العمل والتشطيب اليدوي عند تحقيق النتائج المطلوبة.
وفقًا لمعلومات المنتج المنشورة لشركة Xianjin، فإن آلية التغذية CNC الدقيقة تحقق دقة تغذية تصل إلى ±0.07 مم. يشير هذا الرقم إلى دقة التغذية ولا ينبغي تفسيره تلقائيًا على أنه التسامح الإجمالي للأبعاد لكل قطعة عمل جاهزة.
يمتد نطاق الطراز المنشور من 30-168 ملم للطراز SME-168-II إلى 457-762 ملم للطراز SME-762-II. يعتمد النموذج المناسب على نطاق القطر المطلوب، وسمك الجدار، وتكوين التثبيت. تأكد من جميع حدود التشغيل مع الشركة المصنعة قبل الشراء.
نعم. تحدد Xianjin الفولاذ المقاوم للصدأ 304/316 وسبائك الفولاذ من بين المواد المتوافقة. تعتمد الملاءمة الفعلية على مواصفات المواد، وسمك الجدار، وأدوات القطع، وترتيبات التبريد، وجودة الحافة النهائية المطلوبة.
تذكر Xianjin أن التصميم المتكامل المثبت على الانزلاق يمكن أن يدعم التجميع في الموقع خلال ساعة واحدة تقريبًا في ظل ظروف مناسبة. قد يؤثر جاهزية الموقع، والاتصالات الخارجية، وفحوصات السلامة، ومتطلبات التشغيل الخاصة بالمشروع على الوقت اللازم قبل بدء الإنتاج.
تأكد من نطاقات قطر الأنبوب وسمك الجدار، والهندسة المائلة، ودرجات المواد، والتفاوتات المطلوبة، والقدرة الإنتاجية، والأدوات المضمنة، وشروط التثبيت، وشروط التسليم، والضمان، ودعم ما بعد البيع. يساعد التأكيد الفني المكتوب على ضمان توافق التكوين المحدد مع التطبيق المقصود.
يمكن لآلة القطع المائلة عالية الدقة أن تساعد الشركات الصناعية على تحسين إعداد نهاية الأنبوب، والحفاظ على ظروف تصنيع متسقة، وتقليل المعالجة غير الضرورية بين عملية القطع واللحام. بالنسبة للمشترين، فإن الاعتبارات الأكثر أهمية هي توافق قطعة العمل، والدقة التي تم التحقق منها، والإنتاجية الواقعية، ومتطلبات التثبيت، والدعم الفني على المدى الطويل.
تجمع Xianjin Pipeline بين تجربة معالجة خطوط الأنابيب مع تصميمها المتكامل SME-II المثبت على المنزلق، والتغذية الدقيقة باستخدام الحاسب الآلي، والتثبيت الهيدروليكي، وتكوينات التصنيع المتعددة. توفر مجموعة معدات معالجة الأنابيب الخاصة بها خيارات لنطاقات أقطار مختلفة ومتطلبات صناعية.
إذا كنت تقوم بتقييم آلة القطع المائل عالية الدقة لمشروع خط أنابيب قادم،اتصل بنالمناقشة أبعاد الأنابيب ودرجات المواد والمواصفات المائلة وأهداف الإنتاج وظروف التثبيت. يمكن لشركة Xianjin مساعدتك في تحديد النموذج المناسب، وتأكيد التفاصيل الفنية، واستكشاف خيارات التخصيص ودعم ما بعد البيع لتطبيقك.
