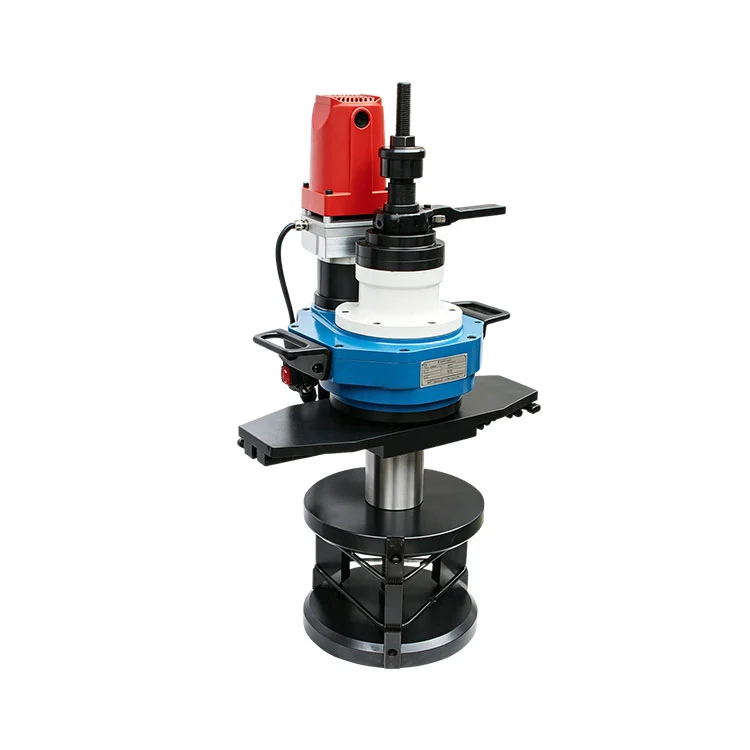

إن آلة تشطيب الأنبوب المثبتة على ID عبارة عن جهاز معالجة محمول في الموقع. يناسب أقطار الأنابيب273-426 ملممع سمك الجدار≥15 ملم. يتميز بإدخال سريع للتوسع الداخلي بالإضافة إلى تثبيت متعدد النقاط على الجدار الخارجي، فهو يتيح التثبيت السريع في أي موضع على خط الأنابيب مع التعديل بواسطة مفتاح ربط واحد. من خلال استخدام التغذية اليدوية من نوع السقاطة والمعالجة الباردة، فإنها توفر قطعًا خالية من التشوه والحرق. وهو يدعم الحواف المائلة من النوع V/I/U لتركيب الأنابيب والإصلاح في حالات الطوارئ عبر العديد من الصناعات.
تتميز بتصميم داخلي سريع الإدخال مدمج مع تثبيت متعدد النقاط للجدار الخارجي، فإن مشطوف الأنبوب المثبت على معرف يتيح التثبيت السريع في أي موضع من خط الأنابيب. من السهل ضبط مكونات التثبيت باستخدام مفتاح ربط ذو حجم واحد فقط. إنه صغير الحجم وخفيف الوزن، ويوفر أداءً متميزًا للعمليات في الموقع للأنابيب ذات القطر الكبير.
المعالجة الباردة الكاملة تحافظ على خصائص مواد الأنابيب الأصلية. توفر التغذية اليدوية من نوع السقاطة نتائج عالية الكفاءة وعالية الجودة. تدور القواطع بينما يظل الأنبوب ثابتًا لتعزيز السلامة. انها تنتجخالية من التشوه، خالية من الاختباء، قطع نظيفةللحام عالي الجودة. الحواف المخصصة بما في ذلكمشطوف على شكل حرف U، ومشطوف على شكل حرف V، ومشطوف على شكل حرف Jمتوفرة. نطاق المعالجة:قطر الأنبوب 273-426 ملممع اختيار نموذج مرن.
يعمل مع الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ والبلاستيك والنحاس والنحاس والألومنيوم والتيتانيوم والمزيد. إنها تحقق تجليفًا آمنًا وسريعًا للأنابيب وأوعية الضغط ومولدات البخار. خيارات طاقة متعددة: محرك متعدد الجهد أو محرك، يدعم العمليات الميدانية خارج الشبكة.
يتم تطبيقه على نطاق واسع في قطاعات البترول والبتروكيماويات والغاز الطبيعي والمواد الغذائية والغلايات والأدوية والطاقة النووية وبناء الأماكن لتركيب الأنابيب ومشاريع الإصلاح في حالات الطوارئ.
| غرض | مواصفة |
| نوع الأخدود المطبق | نوع V، نوع I، نوع U |
| معالجة نطاق قطر الأنبوب | 273 ملم - 426 ملم |
| أقصى سمك لجدار المعالجة | ≥15 ملم |
| قوة المحرك | 1.8 كيلو واط |
| وزن المعدات | 75 كجم |
| سرعة القاطع | 14 دورة/دقيقة |
| عمق التغذية المحورية | 50 ملم |
| معدل التغذية | 0.07-0.1 ملم |
| زاوية الأداة الاختيارية | 30 درجة، 37.5 درجة، 60 درجة، 0 درجة، 15 درجة المنحدر الداخلي |
ج: إن آلة تشتيت الأنبوب المثبتة على معرف توفر قدرة تحضير مائلة شاملة. وهو يدعمV-شطبة، I-شطبة، U-شطبةلتلبية متطلبات عملية اللحام المتنوعة. يتعامل مع أقطار الأنابيب من273 ملم إلى 426 ملمبأقصى سمك للجدار≥15 ملم. تم تصميمه للأنابيب ذات القطر المتوسط، فهو يوفر قطعًا مستقرًا ودقيقًا في ظل ظروف سمك الجدار العادية. إنها قادرة على تجليف مختلف الأنابيب وقطع العمل، فهي تتميز بقدرة واسعة على التكيف وأداء موثوق به، مما يوفر حل تجليف فعال ومريح.
ج: مجهزة بتغذية يدوية من نوع السقاطة مع معدل تغذية يمكن التحكم فيه0.07-0.1 ملموآلية التثبيت المستقرة، تحقق الآلة معالجة باردة عالية الدقة. التخفيضات النهائية هيخالية من التشوه وخالية من لدغمع حواف جيدة التشكيل وأبعاد متسقة، تلبي متطلبات دقة اللحام عالية المستوى لصناعات البترول والطاقة النووية والأدوية وغيرها من الصناعات.
ج: يتم تركيب الوحدة على جدار الأنبوب الخارجي بمشبك متعدد النقاط. مزود بهيكل داخلي سريع الإدخال، ويمكن تثبيته في أي موضع على طول خط الأنابيب من أجل الإعداد والإزالة بسرعة وسهولة.
ج: قم بإزالة الرقائق المعدنية والحطام بعد كل استخدام. قم بتطبيق الشحوم بانتظام على المكونات المنزلقة والسقاطة والتمدد الداخلي. استبدل القواطع البالية على الفور. تحقق من ضيق البراغي وكتل التثبيت قبل التشغيل. قم بتخزين الجهاز في مكان جاف وجيد التهوية للحماية من الصدأ. لا تعمل بما يتجاوز المواصفات المقدرة أو تستخدم القوة الخشنة.
1.قم بتنظيف طرف الأنبوب لإزالة خبث اللحام والنتوءات والحطام. تحقق من أن قطر الأنبوب وسمك الجدار ضمن النطاق المقدر للآلة.
2.ضع مشطوف الأنبوب المثبت على معرف على الجدار الخارجي للأنبوب ثم ضعه مع هيكل الإدخال السريع للتوسع الداخلي، ثم قم بتنشيط تثبيت الجدار الخارجي متعدد النقاط.
3.قم بربط أدوات التثبيت باستخدام مفتاح الربط المرفق لضمان تثبيت ثابت دون اللعب.
4.قم بسحب وحدة تغذية السقاطة لإبقاء القواطع بعيدة عن وجه نهاية الأنبوب.
5.قم بتشغيل الطاقة لإجراء اختبار الخمول، وتحقق من عدم وجود ضوضاء أو تشويش غير طبيعي.
1.حافظ على الأنابيب مؤمنة بإحكام؛ ابتعد عن قرص القطع الدوار أثناء التشغيل.
2.تطبيق التغذية اليدوية من نوع السقاطة مع قطع الضوء لكل تمريرة، ومعدل تغذية يمكن التحكم فيه:0.07-0.1 ملم.
3.توقف عن التغذية بمجرد الوصول إلى البعد المشطوف المستهدف، ثم اسحب أدوات القطع من قطعة العمل.
4.قطع مصدر الطاقة. بعد توقف القواطع تمامًا، قم بتحرير المشبك وإزالة الماكينة.
1.إن آلة تشطيب الأنبوب المثبتة على ID تعتمد مبدأ المعالجة الباردة: تدور القواطع بينما يبقى الأنبوب ثابتًا.الدوران العكسي محظور.
2.لا تعمل أبدًا بما يتجاوز القطر المقدر وسمك الجدار.
3.إزالة الرقائق المعدنية بعد العمل وإجراء عمليات التشحيم والصيانة المنتظمة.
