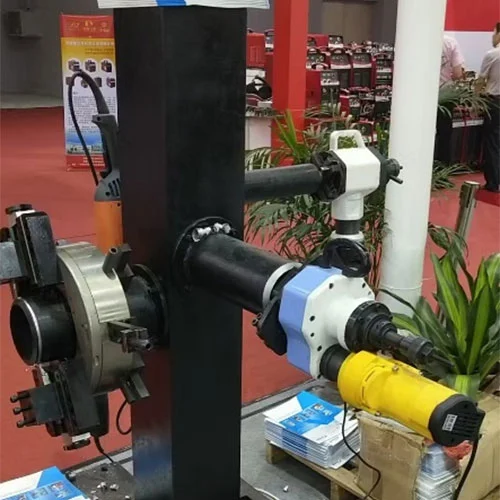

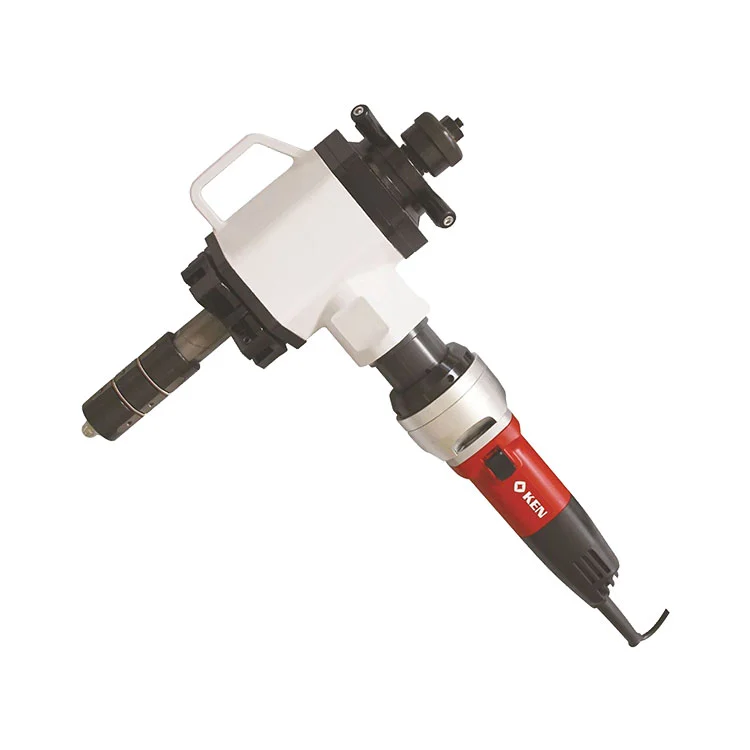

إن آلة تجليف أنبوب التمدد الداخلي تعتمد آليات جديدة للتباطؤ، التثبيت بالتمدد والتغذية، مما يحسن إلى حد كبير الاستقرار الهيكلي والراحة التشغيلية. إنها تدعم المعالجة المخروطية V وI وU لأقطار الأنابيب التي تتراوح من 45 مم إلى 120 مم، مع سرعة رأس القطع 50R/min. يتميز بتصميم خفيف الوزن وقابل للحمل، ويوفر مزايا مميزة لقطع الأنابيب ذات التجويف الكبير في الموقع.

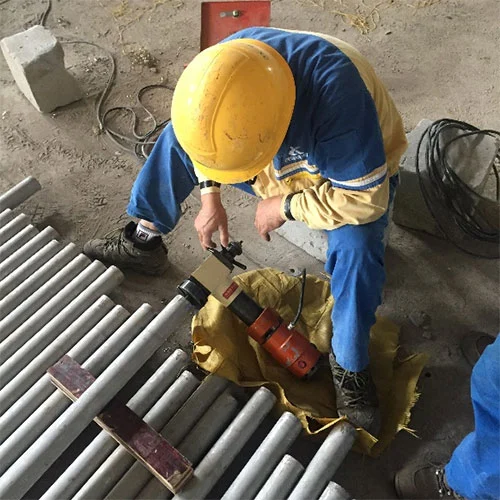

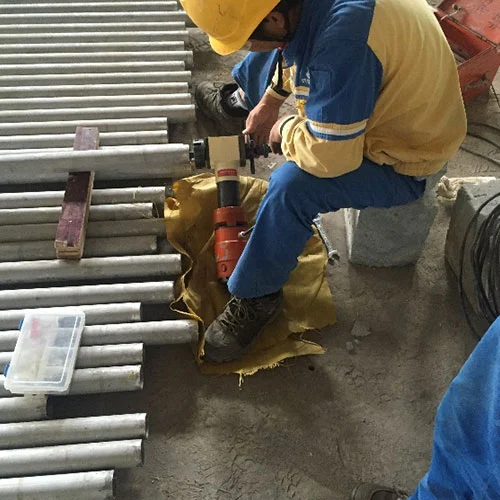

يسمح التثبيت السريع للجدار الخارجي متعدد النقاط والتصميم الداخلي السريع بالتركيب السريع في أي مكان على خط الأنابيب. يتطلب التعديل والقفل مفتاح ربط قياسيًا واحدًا فقط. إن آلة تجليف أنبوب التمدد الداخلي هذه هي خفيفة الوزن وقابلة للحمل، مما يوفر أداءً متميزًا للعمليات الميدانية ذات القطر الكبير.
تحافظ عملية العمل الباردة النقية على خصائص مواد الأنابيب. تدور الأداة بينما يظل الأنبوب ثابتًا. يوفر قطعًا نظيفة وخالية من التشوهات والنتوءات لتلبية متطلبات اللحام عالية الجودة.
متوافق مع الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ والنحاس والألومنيوم والتيتانيوم والأنابيب البلاستيكية المختارة. يغطي أقطار الأنابيب 16600 مم بالموديلات المطابقة. يدعم المشطوف المشطوف على شكل U، والمشطوف على شكل حرف V الفردي، والمشطوف على شكل J وغيرها من الملفات الشخصية.
خيارات طاقة متعددة: محرك متعدد الجهد أو محرك للمواقع خارج الشبكة. معالجة الأنابيب وأوعية الضغط ومولدات البخار. يتم تطبيقه على نطاق واسع في مشاريع البترول والبتروكيماويات والطاقة النووية والأدوية والغلايات ومشاريع إصلاح الطوارئ.
| غرض | مواصفة |
| نوع الأخدود المطبق | نوع V، نوع I، نوع U |
| معالجة نطاق قطر الأنبوب | 45 ملم - 120 ملم |
| أقصى سمك لجدار المعالجة | ≥15 ملم |
| قوة المحرك | 1.2 كيلو واط |
| وزن المعدات | 25 كجم |
| سرعة القاطع | 50 دورة / دقيقة |
| عمق التغذية المحورية | 50 ملم |
| معدل التغذية | 0.07-0.1 ملم |
| زاوية الأداة الاختيارية | 30 درجة، 37.5 درجة، 60 درجة، 0 درجة، 15 درجة المنحدر الداخلي |

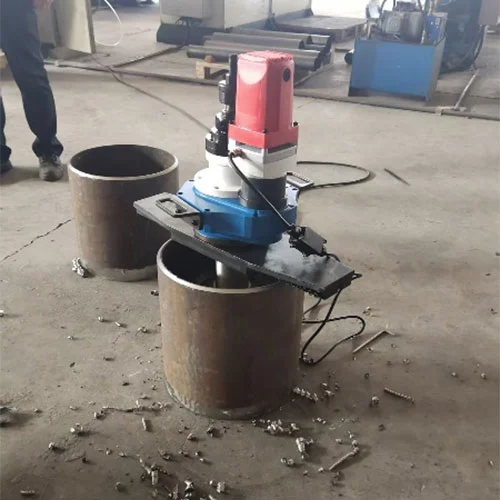

ج: إن آلة تجليف أنبوب التمدد الداخلي هذه مناسبة للأنابيب ذات القطر الداخلي 45-120 مم وسمك الجدار 15 مم. تم تحسينه لظروف العمل متعددة الأقطار، فهو يثبت بقوة على الجدار الداخلي للأنبوب عن طريق ضبط آلية التمدد لضمان التشغيل المستقر للأنابيب ذات الأحجام المختلفة.
ج: يتميز بتصميم خفيف الوزن ومحمول، ونظام التثبيت الخاص به يمكنه بسهولة تثبيت الأنبوب عبر التوسيع الداخلي. من السهل ضبط مكونات التثبيت باستخدام مفتاح ربط واحد فقط. إنها توفر مزايا بارزة لقطع الأنابيب ذات التجويف الكبير في الموقع.
ج: يتم تحقيق الأمان العالي حيث يظل الأنبوب ثابتًا أثناء دوران القاطع للميلا. إنها تنتج قطعًا نظيفة وخالية من التشوه وخالية من الحرق، وهي مثالية للتطبيقات التي تتطلب لحامًا عالي الجودة.
ج: تتوفر خيارات طاقة متعددة، بما في ذلك المحرك متعدد الجهد أو محرك المحرك للمواقع الميدانية خارج الشبكة. يمكنها معالجة الأنابيب المختلفة مثل البلاستيك، النحاس، الألومنيوم، الفولاذ الكربوني، الفولاذ المقاوم للصدأ والتيتانيوم.
يجب أن تتوافق جميع الرسومات والوثائق الفنية الموردة لآلة تجليف أنابيب التمدد الداخلي مع المعايير والمواصفات الدولية أو الوطنية المعمول بها. يجب استخدام SI (النظام الدولي للوحدات) لجميع الوحدات في البرامج والرسومات المتعلقة بمعدات الماكينة. يجب تقديم جميع الوثائق باللغة الصينية.
مجموعة واحدة مطبوعة من الوثائق الكاملة، بالإضافة إلى نسخة إلكترونية واحدة.
قائمة التعبئة (بما في ذلك قطع الغيار والملحقات المرفقة مع المعدات)
دليل تشغيل المعدات وشهادة المطابقة وشهادة الضمان وإجراءات التشغيل
المخططات الكهربائية ومخططات الأسلاك الطرفية والرسومات الميكانيكية والخطط الهيدروليكية والرسومات الأساسية للمعدات
أدلة التشغيل وشهادات المطابقة للمكونات الرئيسية التي يتم الاستعانة بمصادر خارجية
