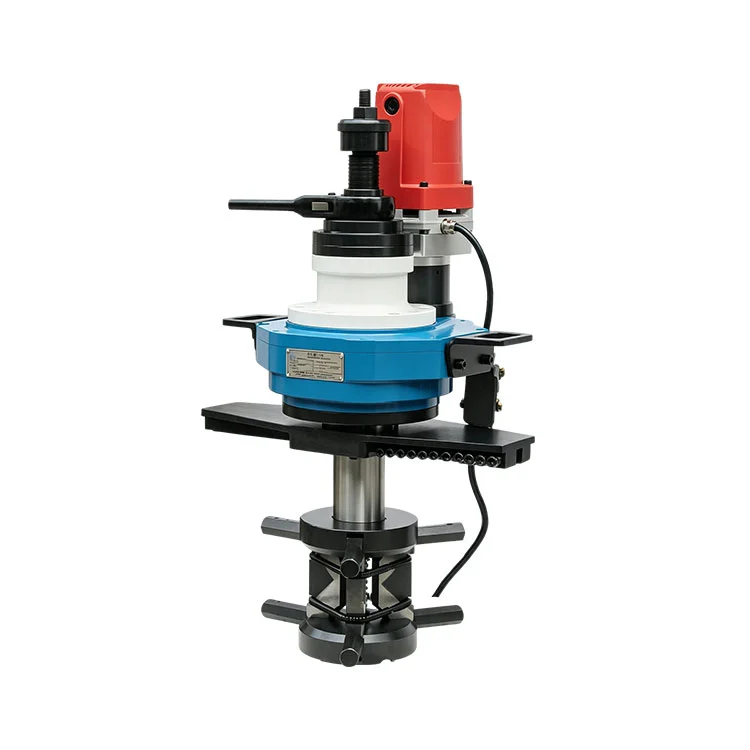

تم تصميمها وتصنيعها بشكل مستقل من قبل شركة Xianjin Pipeline، فإن آلة تشطيب أنبوب القطع على البارد عبارة عن جهاز تجليف الأنبوب المحمول المتوافق مع مجموعة واسعة من المواد: البلاستيك، النحاس، النحاس الأصفر، الحديد، الفولاذ الكربوني، الألومنيوم، الفولاذ عالي الجودة، الفولاذ المقاوم للصدأ والتيتانيوم. تتوفر خيارات طاقة متعددة، بما في ذلك المحركات متعددة الجهد أو محرك المحرك. إنه يتكيف مع ظروف الموقع المتنوعة ويدعم العمليات الميدانية بدون مصدر طاقة.
تم تطويرها من خلال أبحاث السوق المكثفة وتعليقات المستخدمين، فإن هذه السلسلة من آلات تشذيب أنابيب القطع على البارد تعتمد آليات التخفيض والتوسيع والتغذية من النوع الجديد. إنه مستقر وخفيف الوزن، ويقدم أداءً رائعًا لتصنيع الأنابيب ذات القطر الكبير في الموقع.
نظام التمدد الداخلي يحمل قطع العمل بقوة. يتطلب تعديل مكونات التثبيت مفتاح ربط بحجم واحد فقط. يتم الانتهاء من التصنيع عن طريق قواطع دوارة بينما يظل الأنبوب ثابتًا، مما يضمن ذلكسلامة تشغيلية عالية.

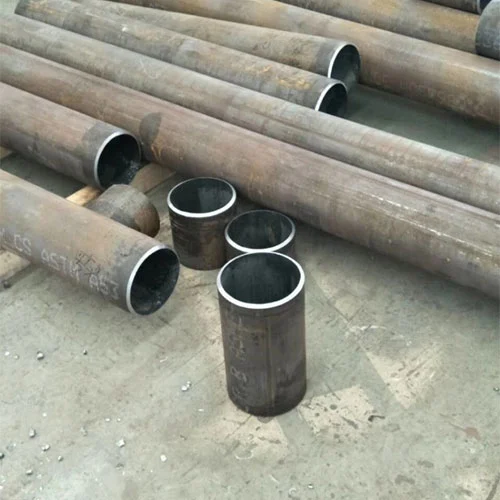

انها تنتجقطع خالية من التشوه وخالية من الاختباء ونظيفة، مناسب دائمًا للسيناريوهات ذات متطلبات اللحام الصارمة عالية الجودة.
متوافق مع البلاستيك والنحاس والنحاس والحديد والفولاذ الكربوني والألومنيوم والفولاذ عالي الجودة والفولاذ المقاوم للصدأ الفاخر والتيتانيوم. تشمل خيارات الطاقة المتعددة المحركات متعددة الجهد أو محرك المحرك، مما يدعم العمليات الميدانية بدون مصدر طاقة في ظل ظروف معقدة مختلفة.
| غرض | مواصفة |
| نوع الأخدود المطبق | نوع V، نوع I، نوع U |
| معالجة نطاق قطر الأنبوب | 150 ملم - 300 ملم |
| أقصى سمك لجدار المعالجة | ≥15 ملم |
| قوة المحرك | 1.5 كيلو واط |
| وزن المعدات | 62 كجم |
| سرعة القاطع | 14 دورة/دقيقة |
| عمق التغذية المحورية | 50 ملم |
| معدل التغذية | 0.07-0.1 ملم |
| زاوية الأداة الاختيارية | 30 درجة، 37.5 درجة، 60 درجة، 0 درجة، 15 درجة المنحدر الداخلي |
يدمج البحث والتطوير والتصميم والإنتاج والمبيعات وخدمة ما بعد البيع. بدعم من كبار الموظفين الفنيين والمتوسطين، نقوم باستمرار بترقية المنتجات وتوفير حلول مخصصة غير قياسية.
مجموعة كاملة من آلات القطع والتجليخ الميكانيكية على البارد للأنابيب والألواح. تحظى النماذج المتطورة التي تعمل بالمؤازرة باعتراف واسع النطاق. تخدم المنتجات صناعات الطيران والطاقة النووية والكيميائية والصيدلانية وغيرها من صناعات خطوط الأنابيب.
تقع في دلتا نهر اليانغتسى. منطقة النبات حولها1000 م²، الإنتاج السنوي لمئات الوحدات لكل نموذج، مخزون كاف من قطع الغيار.
يتم بيع المنتجات على الصعيد الوطني وتصديرها إلى روسيا وماليزيا وسنغافورة وكازاخستان وغيرها. ومع خبرتنا الغنية في تركيب وصيانة خطوط الأنابيب، فإننا نقوم بتنفيذ مشاريع قطع وتجليد الأنابيب في الموقع.
تسعى شركة Xianjin Pipeline إلى الابتكار المستمر في مجال البحث والتطوير لتعزيز الاستقرار والكفاءة والأتمتة لمشط مشطوف أنابيب القطع البارد. فهو يعمل على تبسيط عملية التشغيل، ويتيح التشغيل الآلي والتفاعل بين الإنسان والآلة، ويخفف عبء العمل الثقيل عن المشغلين من الأوضاع شبه الأوتوماتيكية التقليدية.
ج: إن آلة تقطيع أنابيب القطع على البارد هذه تتميز بنطاق تصنيع واسع، يغطي أقطار الأنابيب من150 ملم إلى 300 ملم. يتوفر اختيار النموذج المرن وفقًا لمواصفات قطر الأنبوب المختلفة لتلبية متطلبات التصنيع في ظل ظروف العمل المختلفة.
ج: نظرًا لأنها مصممة خصيصًا لتلبية متطلبات العملاء الفردية، فإن آلة الميلا ذات التمدد الداخلي ND352 يمكنها أن تقوم بمرونة بتشكيل ملفات مشطوف متعددة بما في ذلكمشطوف على شكل حرف U، ومشطوف على شكل حرف V، ومشطوف على شكل حرف Jللتكيف مع إجراءات اللحام المتنوعة والمعايير الهندسية.
ج: يستخدم على نطاق واسع لمعالجة الأنابيب ذات المواصفات المختلفة وأوعية الضغط ومولدات البخار. يمكن تحقيق عمليات القطع والشطف الآمنة والسريعة لضمان جودة قطعة العمل والكفاءة التشغيلية بشكل فعال.
ج: تعتمد هذه المعدات آليات التخفيض والتوسيع والتغذية من النوع الجديد لتعزيز الاستقرار الهيكلي وتحسين قابلية النقل. إنه يتميز بتغذية يدوية من نوع السقاطة لتحقيق كفاءة عالية وجودة تصنيع فائقة، مع أقصى عمق تغذية محوري يبلغ50 ملمومعدل تغذية يتراوح من0.07-0.1 ملم.
بالنسبة لقطع الأنابيب المخلوطة على البارد (التصميم والتصنيع) وقطع الغيار الخاصة بها، بالإضافة إلى المعلمات والمتطلبات الفنية المحددة في المواصفات، يجب اتباع أحدث الإصدارات من المعايير الوطنية (GB)، ومعايير الصناعة (JB، DL...)، والمعايير الدولية (SI، ANSI، ASME، AWS، API، DIN، ISO). المعايير المطبقة لتصميم المنتجات وتصنيعها مذكورة أدناه:
الكود العام لبناء وقبول تركيب المعدات الميكانيكية GB50231-98
المبادئ التوجيهية لتصميم السلامة للمعدات الكهربائية GB4064-1983
سلامة الآلات – المعدات الكهربائية للآلات GB 5226.1-2002
وضع علامات على الموصلات المعزولة GB4884-85
كود قبول جودة البناء للهياكل الفولاذية GB 50205-2002
كود تصميم الهياكل الفولاذية GB 50017-2003
معيار التصنيع لأنابيب المعالجة: ASTM B31.3
المعايير الدولية (SI، ANSI، AWS، API، DIN، ISO)
