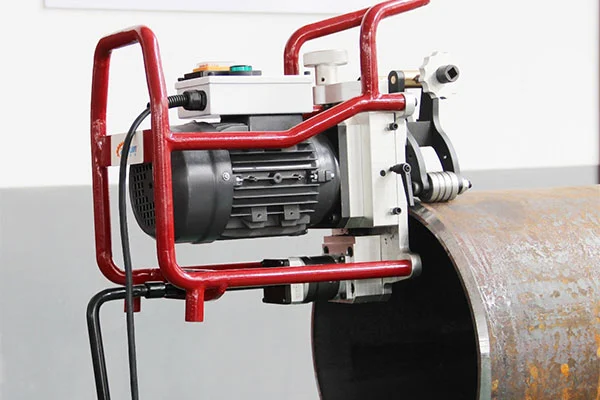

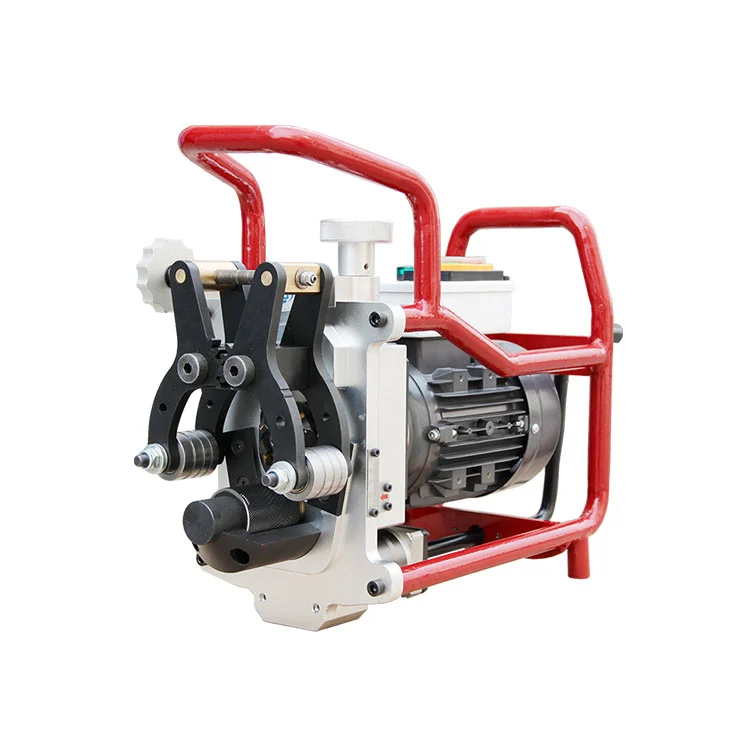

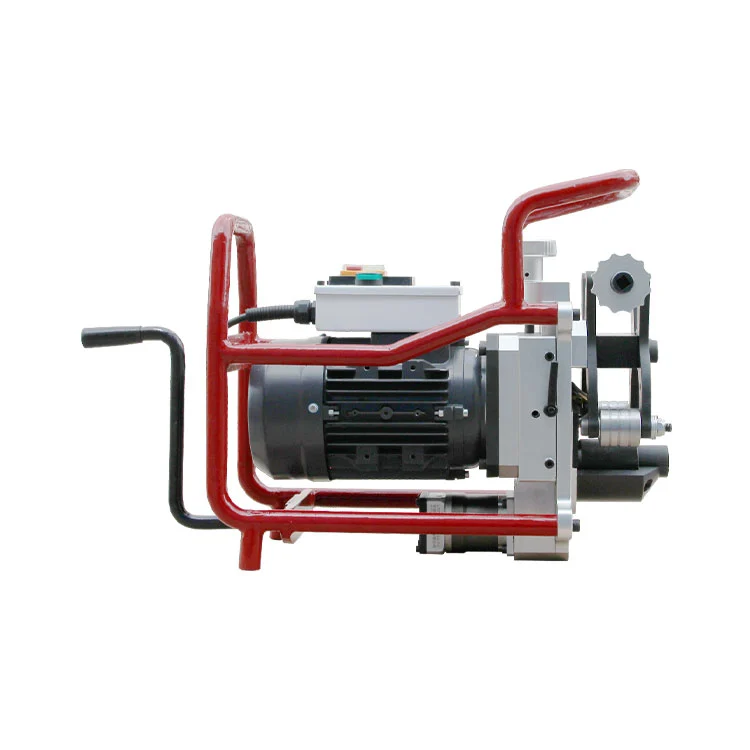

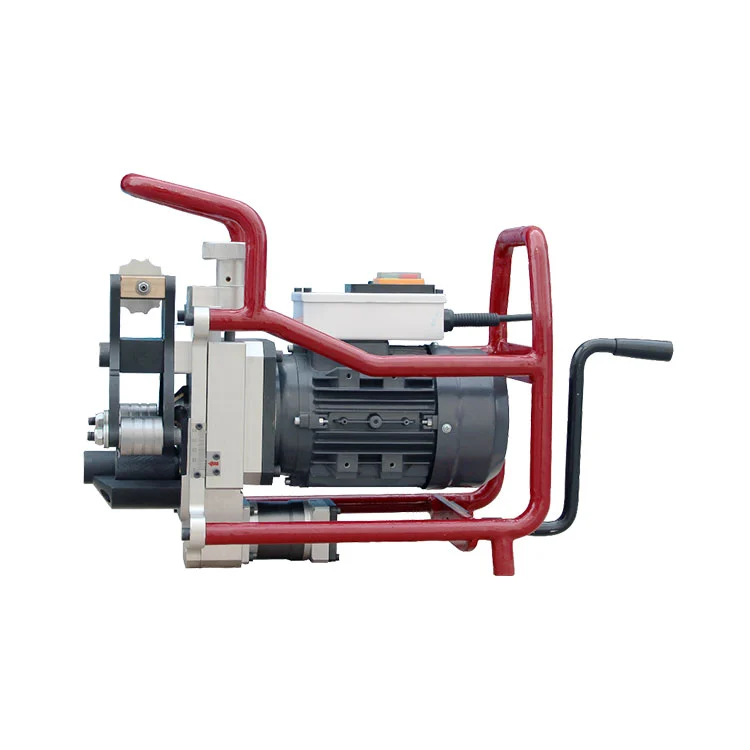

إن آلة الميلا اليدوية بالحجم الكامل التي طورتها شركة Xianjin هي عبارة عن آلة مشطوف محمولة مدمجة. يتعامل مع الأنابيب من114 ملمالقطر بدون حد أقصى، يوفر أقصى عمق مشطوف15 ملم، ويعمل على لوحات تصل إلى15 ملمسميك. مزودة بأربعة شفرات ذات أطراف قابلة للاستبدال عالية الدقة، فهي تخلق بدقة30 درجة، 37.5 درجة و 45 درجةمشطوف للحصول على جودة تصنيع متفوقة.
تصميم سريع التركيب مع عملية سهلة الاستخدام. من خلال استخدام الآلات من نوع الطحن، تحافظ آلة الميلا اليدوية كاملة الحجم على المواد الأساسية لنهايات الأنابيب سليمة وتنتج الحد الأدنى من رقائق الحديد، لتكون بمثابة بديل لطرق الميلا التقليدية.
الحد الأدنى لقطر الأنبوب المطبق:114 ملم، مع عدم وجود حد أعلى لأقصى قطر. يصل أقصى عمق للشطبة15 ملم; يمكنه أيضًا معالجة اللوحات التي يصل حجمها إلى15 ملمسميك. متوافق مع الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الفولاذ والمواد الأخرى. تستخدم على نطاق واسع في البتروكيماويات والطاقة وبناء السفن والمشروبات ومنتجات الألبان والأدوية وغيرها من الصناعات.
مزودة بأدوات القطع القياسية المتوفرة تجاريًا. من السهل الحصول على قطع الغيار، مما يقلل بشكل فعال من تكاليف التشغيل الإجمالية.
يوفر كفاءة معالجة متميزة. الميلا ل219 × 8 ملميمكن الانتهاء من الأنابيب داخل1 دقيقة، تلبية متطلبات إعداد شطبة ما قبل اللحام بكفاءة.
| مشروع | المعلمة | مشروع |
| نطاق معالجة الأنابيب | >Φ114 ملم | لا يوجد حد أعلى لخطوط الأنابيب |
| سمك مادة الصفائح المعالجة | ≥15 ملم | |
| الجهد االكهربى | 380 فولت | |
| عرض شطبة بالقطع | ≥15 ملم (C15) | |
| سرعة المحرك | 2000 (ص / دقيقة) | |
| قوة المحرك | 2 كيلو واط | |
| زاوية رأس القاطع | 30 درجة / 37.5 درجة / 45 درجة | يأتي الجهاز قياسيًا بإمالة 30 درجة. |
| عدد الشفرات | 4 قطعة/مجموعة | معيار 8 قطع |
| المواد المعالجة | الكربون الصلب / الفولاذ المقاوم للصدأ / سبائك الصلب، الخ | |
| معالجة سمك الجدار | > 3 مم | |
| وزن المعدات | 25 كجم | |
| أبعاد الجهاز | 485 × 404 × 286 ملم |

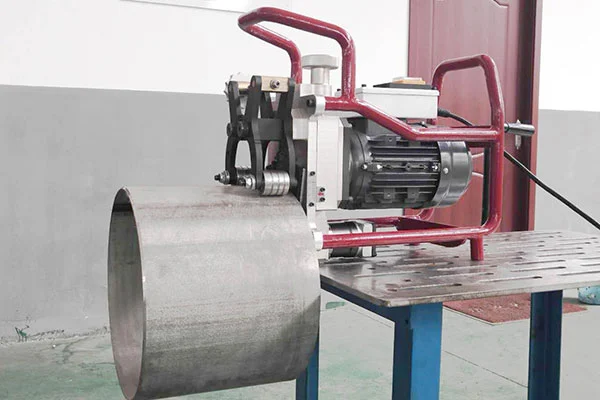

ج: إن آلة الميلا اليدوية ذات الحجم الكامل مدمجة ومحمولة لسهولة الحمل، مع سهولة التركيب والتفكيك على أطراف الأنابيب. فهو لا يولد أي شرارة أثناء المعالجة، ويترك المادة الأساسية لنهاية الأنبوب غير تالفة وينتج الحد الأدنى من رقائق الحديد، ويعمل كبديل لعمليات التجليف التقليدية مثل الطحن. مجهزة بأربعة شفرات عالية الدقة، فهي توفر جودة تشكيل مائلة ممتازة وتتيح معالجة فعالة لكل من الأنابيب والألواح.

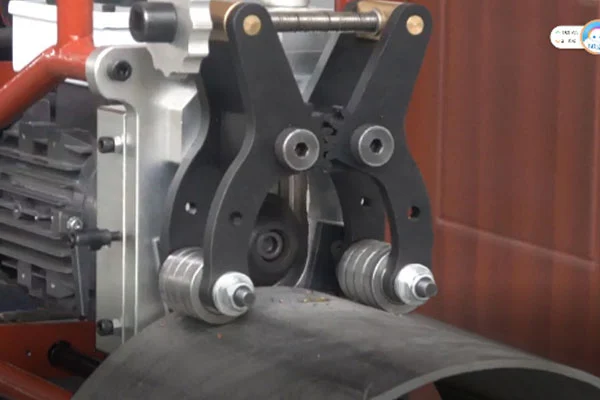

ج: تتميز الآلة بالتركيب السريع والتشغيل البسيط. بمجرد تثبيته بشكل آمن، فإنه يكمل عملية الشطف عالية الجودة على أنبوب فولاذي قياسي مقاس 12 بوصة فقط45 ثانية، تحقيق إعداد سريع لشطبة ما قبل اللحام.
ج: الحد الأدنى لقطر الأنبوب القابل للمعالجة هو114 ملممع عدم وجود حد للقطر العلوي. الحد الأقصى لعمق الشطب هو15 ملمويمكنه أيضًا معالجة اللوحات حتى15 ملمفي سمك.

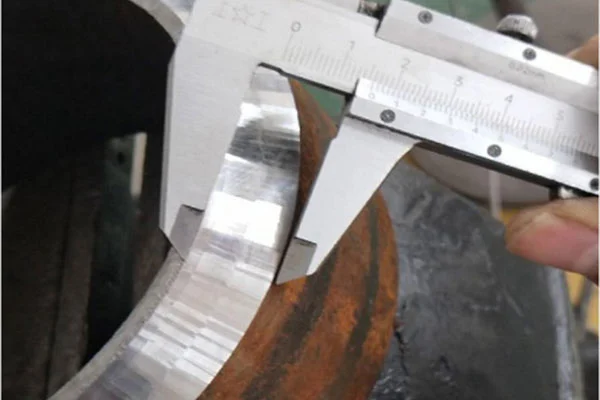

ج: إنها تعتمد رؤوس أدوات قابلة للاستبدال ويمكنها إنتاج زوايا مشطوفة بدقة30 درجة، 37.5 درجة و 45 درجة، تلبية متطلبات الزاوية لإجراءات اللحام المختلفة.
ج: يتم استخدام آلة التجليف اليدوية بالحجم الكامل على نطاق واسع في أشباه الموصلات والمعدات الإلكترونية ومصانع الجعة والأدوية والتكنولوجيا الحيوية والمشروبات ومنتجات الألبان وأوعية الضغط والنفط والغاز والكيماويات والفضاء وبناء السفن وبناء الطاقة والغلايات وصناعات معالجة المياه. إنها قطعة مثالية من المعدات للحام المباشر بعد قطع الأنابيب.
تتوافق آلة الميلا اليدوية ذات الحجم الكامل (التصميم والتصنيع) وقطع الغيار الخاصة بها مع أحدث الإصدارات من المعايير الوطنية (GB)، ومعايير الصناعة (JB، DL...)، والمعايير الدولية (SI، ANSI، ASME، AWS، API، DIN، ISO)، باستثناء المعلمات والمتطلبات الفنية المحددة في المواصفات. معايير تصميم المنتج وتنفيذ التصنيع هي كما يلي:
• الكود العام لبناء وقبول هندسة تركيب المعدات الميكانيكية GB50231-98
• إرشادات لتصميم السلامة للمعدات الكهربائية GB4064-1983
• السلامة الميكانيكية - المعدات الكهربائية الميكانيكية GB 5226.1-2002
• وضع علامات على الموصلات المعزولة GB4884-85
• كود قبول جودة البناء للهياكل الفولاذية GB 50205-2002
• كود تصميم الهياكل الفولاذية GB 50017-2003
• معيار التصنيع لخطوط الأنابيب العملية هو ASTM B31.3.
• المعايير الدولية (SI، ANSI، AWS، API، DIN، ISO)
