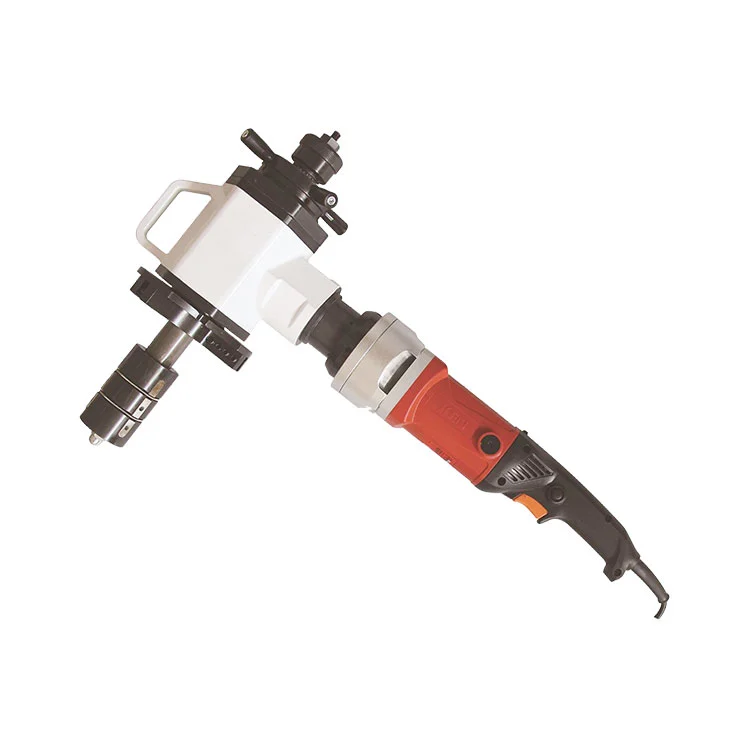

تم تطوير وتصنيع آلة إعداد نهاية الأنبوب المثبتة على معرف بناءً على سنوات من أبحاث السوق. تتميز الوحدة بآليات التخفيض والتوسيع والتغذية المبتكرة، وتتميز بهيكل قوي وقابلية نقل ممتازة. وهي تستوعب أقطار الأنابيب من 65 مم إلى 159 مم، مع أقصى سمك للجدار القابل للمعالجة يبلغ 15 مم. قابلة للتطبيق على نطاق واسع، تتيح الماكينة القطع والشطف الفعال للأنابيب المعدنية مثل الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ.

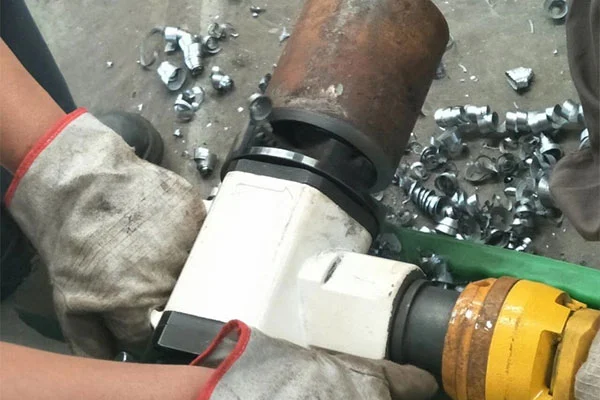

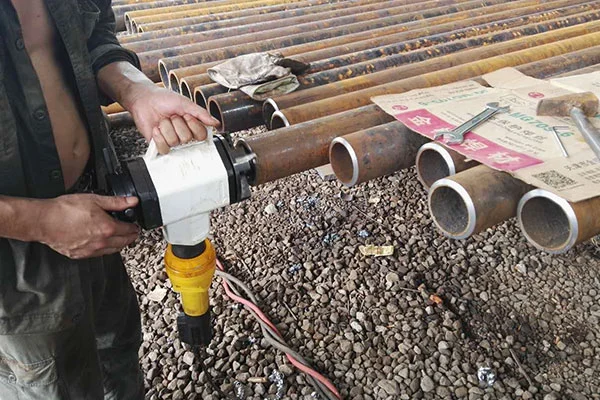

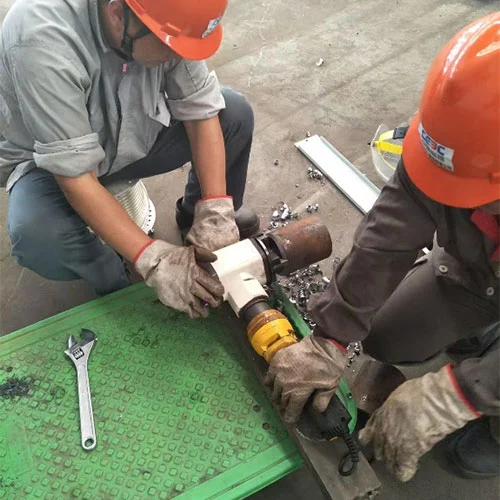

تم تصميم آلة إعداد نهاية الأنبوب المثبتة على ID لتكون خفيفة الوزن، وسهلة النقل والحمل، ومناسبة للعمليات في الموقع لخطوط الأنابيب ذات القطر الكبير. يعمل نظام تثبيت التمدد الداخلي على تأمين قطع العمل بسهولة. يمكن تحقيق التعديل السريع بحجم واحد فقط من مفتاح الربط.

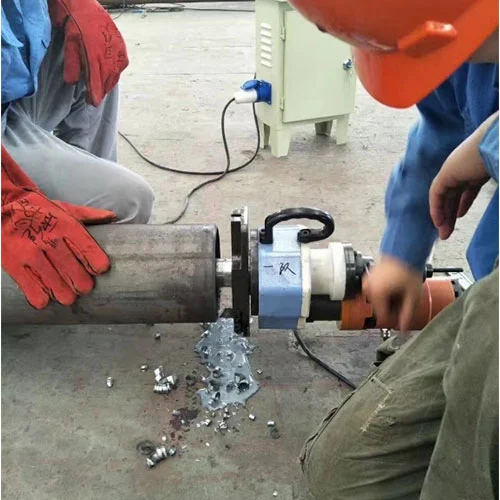

تظل الأنابيب ثابتة أثناء تدوير أدوات القطع للميلا، مما يضمن سلامة تشغيلية عالية. تتميز القطع المصنعة آليًا بأنها خالية من التشويه والنتوءات ونظيفة باستمرار، ومناسبة تمامًا لمتطلبات اللحام عالية الجودة.
تتوفر خيارات طاقة متعددة. وحدات المحرك ذات الفولتية المختلفة تناسب الظروف الإقليمية المختلفة. تدعم الإصدارات التي تعتمد على المحرك العمليات الميدانية بدون مصدر طاقة.
يدعم تصنيع مواد الأنابيب المتنوعة: البلاستيك والنحاس والنحاس والحديد والفولاذ الكربوني والألومنيوم والفولاذ عالي الجودة والفولاذ المقاوم للصدأ الفاخر والتيتانيوم.
| غرض | مواصفة |
| نوع الأخدود المطبق | نوع V، نوع I، نوع U |
| معالجة نطاق قطر الأنبوب | 65 ملم - 159 ملم |
| أقصى سمك لجدار المعالجة | ≥15 ملم |
| قوة المحرك | 1.5 كيلو واط |
| وزن المعدات | 25 كجم |
| سرعة القاطع | 35 دورة/دقيقة |
| عمق التغذية المحورية | 50 ملم |
| معدل التغذية | 0.07-0.1 ملم |
| زاوية الأداة الاختيارية | 30 درجة، 37.5 درجة، 60 درجة، 0 درجة، 15 درجة المنحدر الداخلي |
بالنسبة لآلة إعداد نهاية الأنابيب المثبتة على معرف (التصميم والتصنيع) وقطع الغيار الخاصة بها، بالإضافة إلى المعلمات والمتطلبات الفنية المحددة في المواصفات، يجب اتباع أحدث الإصدارات من المعايير الوطنية (GB)، ومعايير الصناعة (JB، DL...)، والمعايير الدولية (SI، ANSI، ASME، AWS، API، DIN، ISO). المعايير المطبقة لتصميم المنتجات وتصنيعها مذكورة أدناه:
الكود العام لبناء وقبول تركيب المعدات الميكانيكية GB50231 98
المبادئ التوجيهية لتصميم السلامة للمعدات الكهربائية GB4064 1983
سلامة الآلات - المعدات الكهربائية للآلات GB 5226.1 2002
وضع علامات على الموصلات المعزولة GB4884 85
كود قبول جودة البناء للهياكل الفولاذية GB 50205 2002
كود تصميم الهياكل الفولاذية GB 50017 2003
معيار التصنيع لأنابيب المعالجة: ASTM B31.3
المعايير الدولية (SI، ANSI، AWS، API، DIN، ISO)
يجب أن تتوافق جميع الرسومات والوثائق الفنية الموردة لآلة إعداد نهاية الأنبوب المثبتة على معرف مع المعايير والمواصفات الدولية أو الوطنية المعمول بها. يجب استخدام SI (النظام الدولي للوحدات) لجميع الوحدات في البرامج والرسومات المتعلقة بمعدات الماكينة. يجب تقديم جميع الوثائق باللغة الصينية.
مجموعة واحدة مطبوعة من الوثائق الكاملة، بالإضافة إلى نسخة إلكترونية واحدة.
قائمة التعبئة (بما في ذلك قطع الغيار والملحقات المرفقة مع المعدات)
دليل تشغيل المعدات وشهادة المطابقة وشهادة الضمان وإجراءات التشغيل
المخططات الكهربائية ومخططات الأسلاك الطرفية والرسومات الميكانيكية والخطط الهيدروليكية والرسومات الأساسية للمعدات
أدلة التشغيل وشهادات المطابقة للمكونات الرئيسية التي يتم الاستعانة بمصادر خارجية
ج: يمكن لآلة إعداد نهاية الأنبوب المُثبتة على ID معالجة الأشكال المائلة المتعددة مثل النوع V، النوع I والنوع U، والتي يمكنها تلبية متطلبات عمليات اللحام المختلفة بالكامل وتلبية متطلبات معالجة الميلا في ظل ظروف عمل مختلفة. نطاق قطر أنبوب المعالجة للمعدات هو 65-159 مم، الحد الأقصى لسمك جدار المعالجة يمكن أن يصل إلى 15 مم، وسرعة دوران رأس القاطع هي 35R/min.
ج: إنها تعتمد عملية العمل الباردة الكاملة دون تغيير خصائص مواد الأنابيب. توفر التغذية اليدوية من نوع السقاطة كفاءة عالية وجودة تصنيع فائقة. يتيح هيكل التوسيع الداخلي سريع التوصيل التركيب السريع في أي موضع على طول خط الأنابيب.
ج: إنها تقوم بعملية القطع والشطف على الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ والأنابيب المعدنية الأخرى. كما أنها تتيح القطع الآمن والسريع للأنابيب وأوعية الضغط ومولدات البخار بمختلف المواصفات.
ج: يستخدم على نطاق واسع لتركيب الأنابيب والإصلاح في حالات الطوارئ في صناعات النفط والبتروكيماويات والغاز الطبيعي والمواد الغذائية والغلايات والأدوية والطاقة النووية وصناعات بناء الأماكن. خفيف الوزن وقابل للحمل، إنه يظهر مزايا رائعة للقطع ذو القطر الكبير في الموقع.
