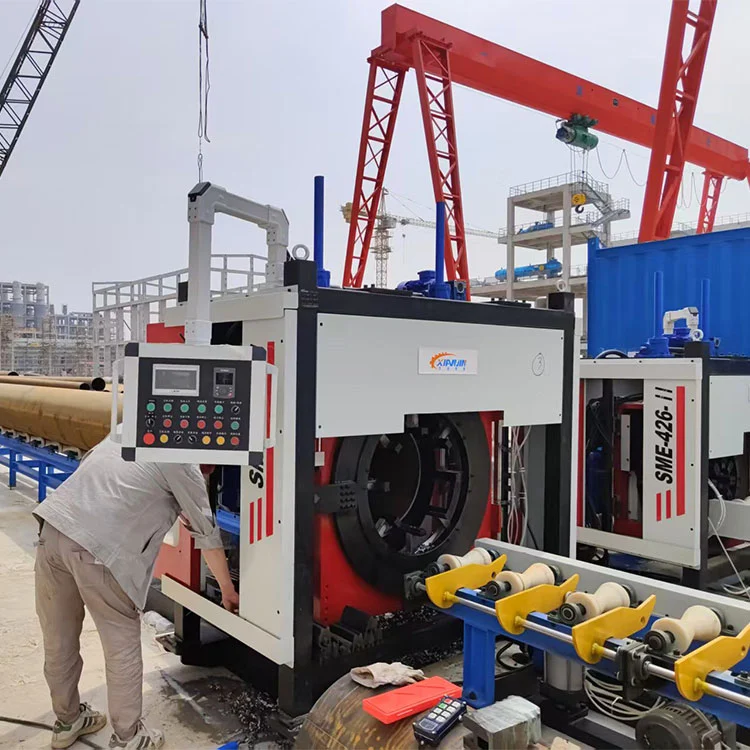

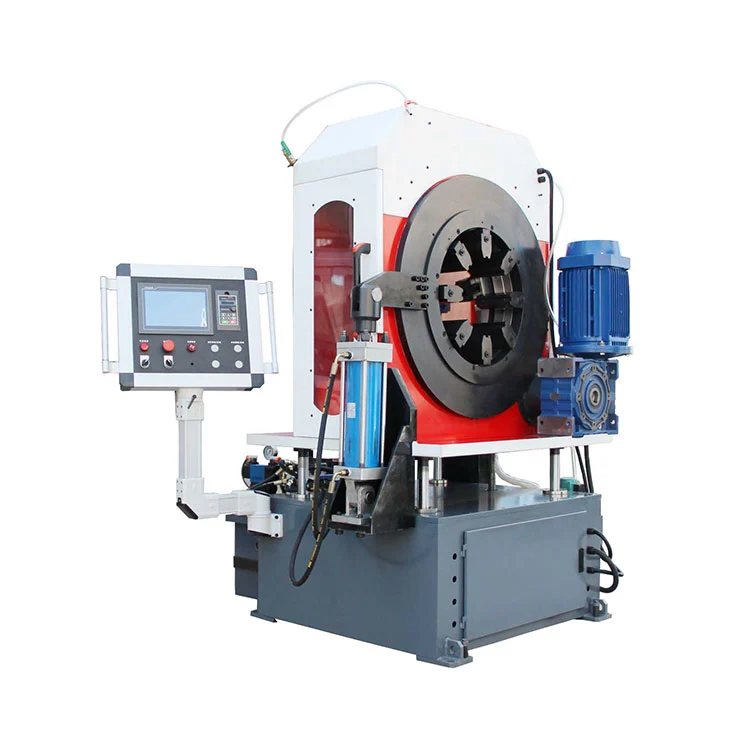

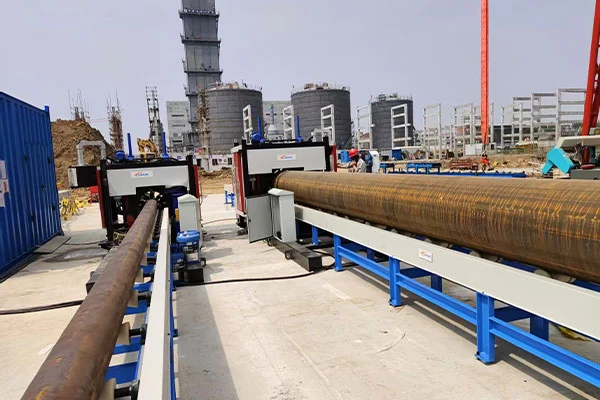

تعتمد آلة القطع المائلة عالية الدقة تصميمًا مبتكرًا مدمجًا مثبتًا على الانزلاق وهيكل إطار محسّن. بفضل التخطيط المتكامل للمكونات الأساسية، يمكن تجميعها بسرعة في الموقع خلال ساعة واحدة لتقصير دورات إعداد البناء، مما يجعلها مثالية للمشاريع واسعة النطاق ذات الجداول الزمنية الضيقة. مجهزة بمحرك متغير التردد عالي الأداء 380 فولت لإخراج طاقة ثابت، مقترنًا بآلية تغذية CNC دقيقة، فإنه يحقق التحكم في دقة التغذية حتى ±0.07 مم. تُستخدم هذه الآلة على نطاق واسع في أكثر من عشر صناعات بما في ذلك البتروكيماويات والأغذية والمشروبات والطب الحيوي والطاقة.
تتميز ماكينة القطع المائلة عالية الدقة بتصميم أساسي مدمج ومثبت على انزلاق، وتدعم التجميع السريع لمدة ساعة واحدة في الموقع، وهي مثالية للمشاريع الكبيرة ذات الدورات الضيقة. يعمل التصميم ذو المركز المنخفض على التخلص من الاهتزاز والإزاحة من أجل تشغيل مستقر وآمن. مع نظام تثبيت الكامة المطور ذاتيًا والتحكم الذكي، فإنه يضمن تصنيعًا عالي الكفاءة.
مدعومًا بمحرك متغير التردد 380 فولت ونظام تغذية CNC دقيق، فإنه يوفر دقة تغذية عالية جدًا تبلغ ±0.07 مم. إنها تنتهي من معالجة الأنابيب DN300 في 3-5 دقائق بـ 20 قطعة في الساعة، أي 3 مرات أسرع من الآلات التقليدية. يحقق القطع والشطف بخطوة واحدة سطحًا خاليًا من النتوءات Ra12.5um بمعدل تأهيل يزيد عن 99%. تلبي الأدوات المعيارية سريعة التغيير متطلبات الشطف متعددة الزوايا.
ينطبق على نطاق واسع في البتروكيماويات والمواد الغذائية والأدوية والطاقة وغيرها من الصناعات. مجهزة بتقنية قطع عزم الدوران الثابت، فهي تعالج الفولاذ المقاوم للصدأ 304/316 وسبائك الفولاذ بسهولة. فهو يقلل من تآكل الأداة بنسبة 30%، ويزيل إجراءات التلميع اليدوية، ويحسن إنتاجية الوردية الواحدة بنسبة 50%.
يعمل نظام التردد المتغير على خفض استهلاك الطاقة بنسبة تزيد عن 25% لإنتاج منخفض الكربون. تتيح لوحة اللمس الذكية ذات المعلمات المحددة مسبقًا التشغيل السهل؛ يمكن للمشغلين الجدد العمل بشكل مستقل بعد التدريب لمدة 30 دقيقة. انخفاض الخسارة والكفاءة العالية يقلل بشكل فعال من تكاليف الإنتاج الإجمالية.
تثبيت تلقائي مزدوج الجانب متعدد الفك · تغذية وسحب تلقائي · تبريد المياه المتداولة · الوحدة الرئيسية الرفع التلقائي · الوحدة الرئيسية تنظيم سرعة التردد المتغير · القطع المتزامن والميلا · قطع الأنابيب مع شطبة مزدوجة الجوانب · لقط هيدروليكي · باب أمان قابل للعرض على الجانب المزدوج · إطار متكامل منخفض المستوى · إعداد أداة الليزر لتحديد موضع القطع السريع · إمالة المواد الأوتوماتيكية الهوائية · تصميم متكامل مثبت على المنزلق للتثبيت السريع في الموقع · التحكم اللاسلكي التلقائي التغذية والتفريغ

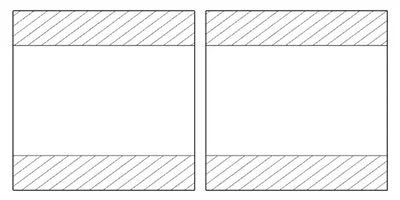

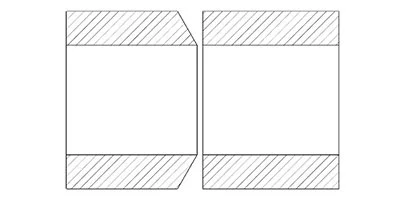

قطع

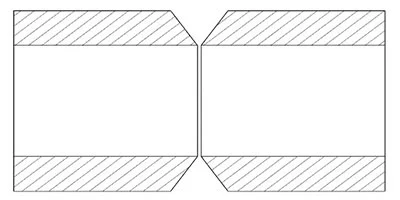

قطع + شطبة على الوجهين

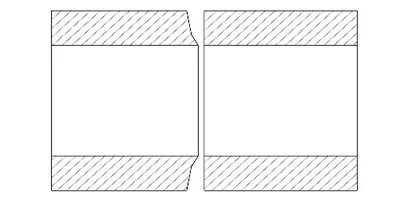

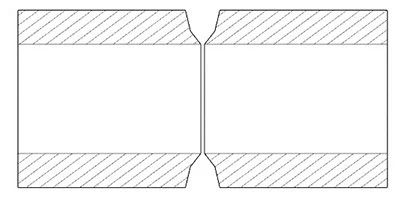

قطع + شطبة مركبة على الوجهين
قطع + الميلا

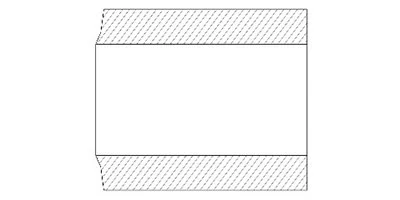

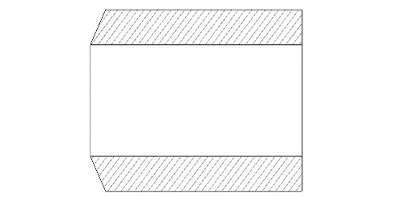

شطبة من جانب واحد
قطع + شطبة مركبة
قطع + شطبة مركبة من جانب واحد

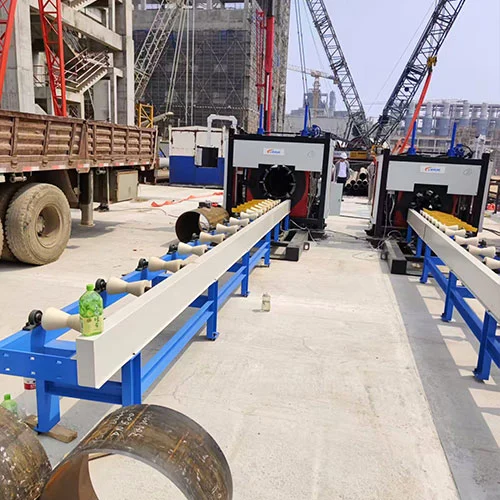

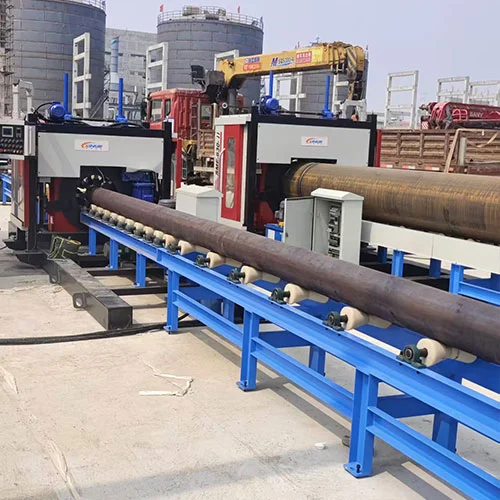

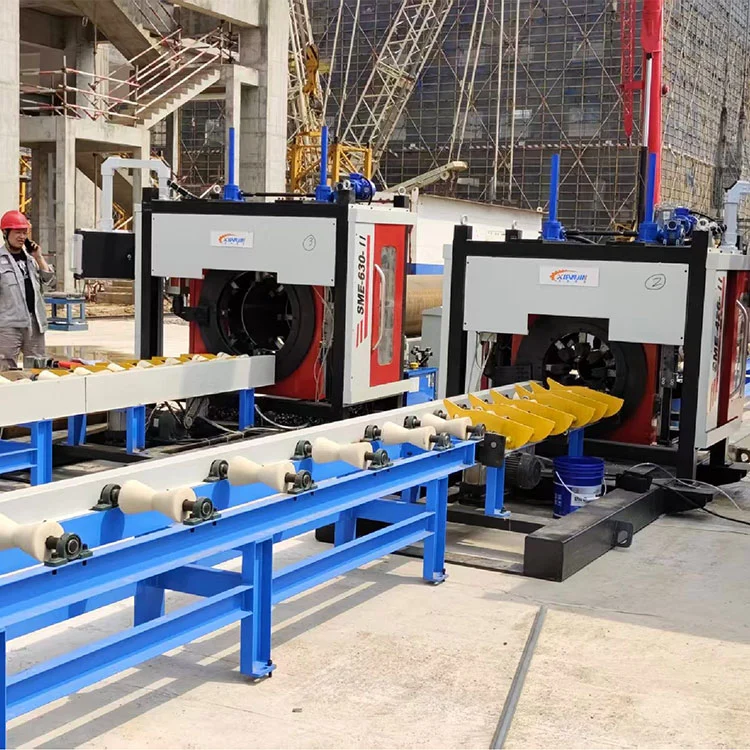

رف مواد ممتد للاتصال السريع / آلية الرفع المتكاملة
| عنصر المقارنة | التثبيت التقليدي | تصميم متكامل مثبت على الانزلاق |
| فترة التثبيت | عدة أيام إلى أسابيع | الانتهاء خلال ساعات |
| المتطلبات الفنية | يتطلب التكليف الدقيق من قبل فرق محترفة | اتصال سريع من قبل المشغلين العامين |
| خطر الخطأ | عرضة لظروف الموقع | تمت معايرتها مسبقًا في المصنع بأقل قدر من الانحراف |
| استثمار التكلفة | ارتفاع تكاليف العمالة والوقت والتكليف | عمل أقل في الموقع وتكلفة إجمالية منخفضة |

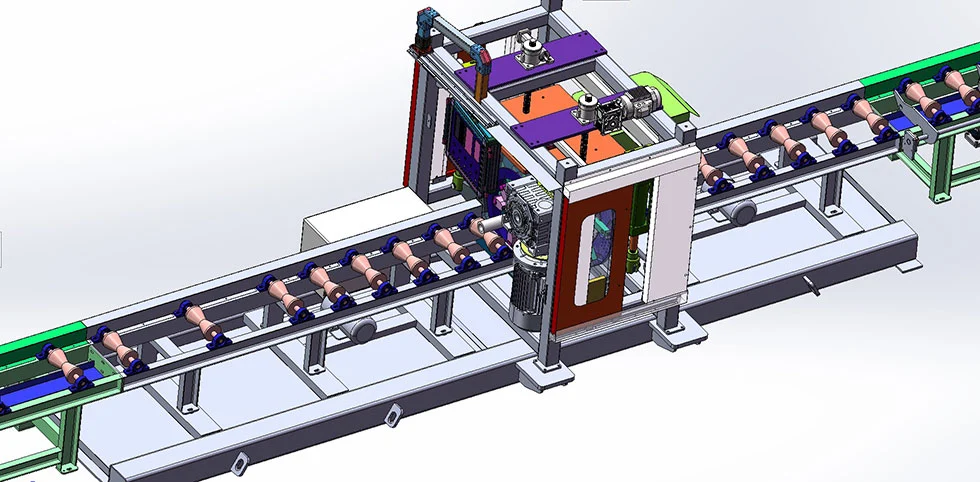

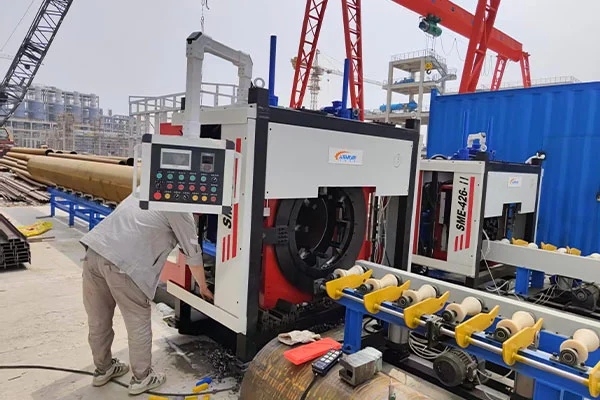

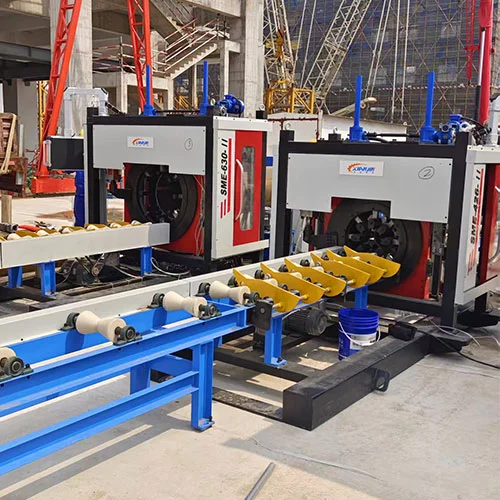

إن آلة القطع المائل ذات الدقة العالية SME-II لا تتطلب أي تركيب أو تشغيل في الموقع! يعمل التصميم المتكامل المثبت على الانزلاق على تحويل سير عمل البناء التقليدي. يتم تجميع جميع وحدات المعدات على منصة انزلاقية موحدة ويتم معايرتها بدقة في المصنع. بمجرد تسليمها إلى الموقع، التسوية المعقدة ليست ضرورية. يمكن وضع الوحدة وتشغيلها بسرعة، مما يقلل وقت البناء بنسبة 70% ويحسن الدقة بنسبة 90%. فعال وسهل الاستخدام ومنخفض الانحراف، فهو يسرع تسليم المشروع.
من خلال اعتماد التكامل المعياري، يقوم الإطار الانزلاقي بتجميع الماكينة الرئيسية والأنابيب ونظام التحكم مسبقًا. يضمن التصنيع عالي الدقة واختبارات المصنع الصارمة مستوى وثباتًا ممتازين. يتطلب العمل في الموقع فقط تثبيت قاعدة الانزلاق وتوصيل خطوط الأنابيب الخارجية. إنه يلغي عمليات التشغيل التقليدية المملة، ويقلل من صعوبة البناء وتكلفة الوقت، وهو مناسب تمامًا للمشاريع ذات الوقت الحرج في ظل ظروف الموقع المعقدة.

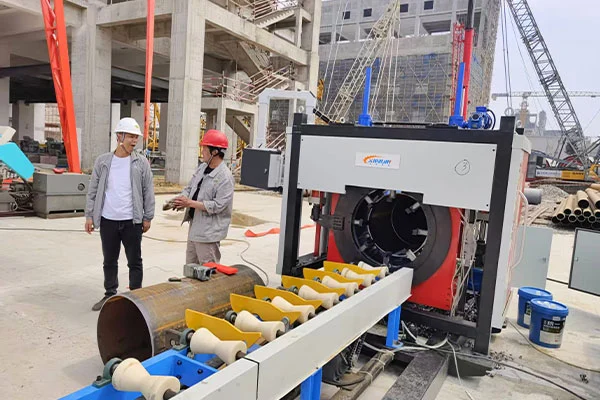

يبقى ارتفاع مركز تمرير الأنبوب ضمن نطاق قياسي. بالنسبة للأنابيب ذات التجويف الصغير 30 مم إلى القطر الكبير 630 مم، يظل ارتفاع المركز ثابتًا أثناء المعالجة. تعمل آلة القطع المائلة عالية الدقة هذه على التخلص من مشكلات تغيير الارتفاع الناتجة عن اختلاف أقطار الأنابيب في الآلات التقليدية. ليست هناك حاجة لتعديل الارتفاع للتعامل مع الرافعة الشوكية أو الرافعة العلوية في الموقع، مما يزيد من كفاءة النقل بنسبة 70%.
هيكل منزلق متماثل بأربعة أعمدة مقترن بأدلة خطية عالية الدقة. التأرجح الجانبي .20.2 مم أثناء التشغيل. تم تحسين الاستقرار بنسبة 60% مقارنة بالتصميمات التقليدية ذات الوظيفتين. حتى بالنسبة لقطع الأنابيب الكبيرة، فإن الدقة المائلة تصل إلى ±1°. إنه يمنع تأثير الاهتزاز على الأنابيب ويضمن التشغيل الآمن للموقع.
يسمح الارتفاع الموحد لتمرير الأنابيب للأنابيب ذات الأحجام المتعددة بمشاركة نفس مسارات النقل أو الدعامات، مما يقلل تكاليف التركيبات في الموقع.
انخفاض كبير في مركز ثقل الآلة. ارتفاع مركزي ثابت عبر نطاق الأنابيب الكامل 30-630 مم. مركز ثقل أقل بنسبة 40% من المعدات التقليدية. يقلل من مخاطر الانقلاب الناتجة عن أحمال الأنابيب غير المستوية أو اللامركزية. أداء مضاد للانقلاب يصل إلى 60% لمنع الإصابات الميكانيكية الناجمة عن انقلاب الماكينة.
يؤدي الارتفاع المركزي المنخفض للغاية إلى إزالة تعديل الارتفاع لأحجام الأنابيب المختلفة. يمكن للرافعات الشوكية والرافعات العلوية التحرك على طول مسارات ثابتة. إنه يتجنب اصطدام الأنابيب ومخاطر السقوط بسبب اختلافات الارتفاع، ويمنع حوادث الاصطدام ويحمي الأفراد والمعدات.

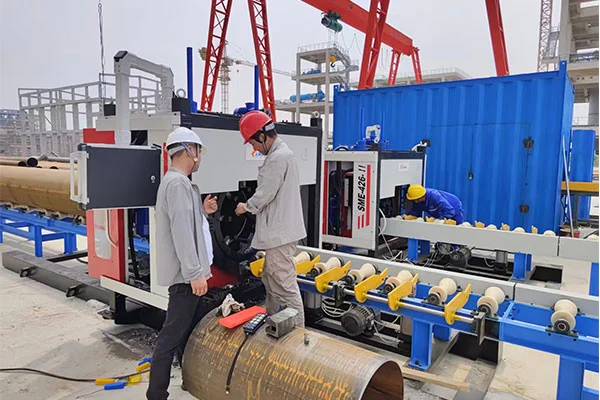

يتيح المظهر الجانبي المنخفض للماكينة محاذاة الأنابيب دون العمل على ارتفاعات، مما يقلل من مخاطر السقوط نتيجة التسلق أو الميل. يتم تقليل الاهتزاز والاهتزاز بشكل كبير أثناء التشغيل، مما يقلل من مخاطر انزلاق الأدوات والحطام المتطاير.
ارتفاع المركز المنخفض للغاية بالإضافة إلى الهيكل الصلب يحافظ على ثبات الماكينة في القطع عالي التردد. فهو يقلل من مخاطر المكونات السائبة والقواطع المتكسرة الناتجة عن الاهتزاز، ويوقف الشظايا المتطايرة ويوفر بيئة عمل أكثر أمانًا.
| نموذج | وصف | نطاق التصنيع | سمك الجدار القابل للتشكيل | طريقة لقط |
| الشركات الصغيرة والمتوسطة-168-II | آلة قطع شطبة عالية الدقة | 30-168 ملم | ≥50 | 4 فك هيدروليكي أحادي/مزدوج الجانب |
| الشركات الصغيرة والمتوسطة-325-II | 80-325 ملم | ≥50 | 6 فك هيدروليكي أحادي/مزدوج الجانب | |
| الصغيرة والمتوسطة-426-II | 126-426 ملم | ≥50 | ||
| الصغيرة والمتوسطة-530-II | 230-530 ملم | ≥50 | 8 فك هيدروليكي أحادي / مزدوج الجانب | |
| الصغيرة والمتوسطة-630-II | 325-630 ملم | ≥50 | ||
| الصغيرة والمتوسطة-762-II | 457-762 ملم | ≥50 | ||
| الصغيرة والمتوسطة-914-II | آلة قطع شطبة عالية الدقة | 762-914 ملم | ≥50 | 8 فك هيدروليكي أحادي / مزدوج الجانب |
| تحديد | الشركات الصغيرة والمتوسطة-168 | الشركات الصغيرة والمتوسطة-325 | الصغيرة والمتوسطة-426 | الصغيرة والمتوسطة-530 | الصغيرة والمتوسطة-630 | الصغيرة والمتوسطة-762 | الصغيرة والمتوسطة-914 |
| قوة المحرك الرئيسي | 2.2 كيلو واط | 3 كيلو واط | 7.5 كيلو واط | 7.5 كيلو واط | 7.5 كيلو واط | 11 كيلو واط | 15 كيلو واط |
| طريقة الرفع | الرفع التلقائي | ||||||
| طريقة لقط | لقط هيدروليكي ذاتي التمركز بأربعة فك | لقط هيدروليكي ذاتي التمركز بستة فكوك | |||||
| قوة مضخة المياه | 0.25 كيلو واط | ||||||
| الجهد / التردد | 380 فولت/50 هرتز | ||||||
| نطاق القطع | 30-168 ملم | 80-325 ملم | 126-426 ملم | 230-530 ملم | 325-630 ملم | 457-762 ملم | 762-914 ملم |
| سرعة رأس القاطع | 0-40 دقيقة | 0-30 دقيقة | |||||
| طريقة التغذية | تغذية السيارات الميكانيكية | ||||||
| طريقة التراجع | التراجع التلقائي الميكانيكي | ||||||
| قدرة التصنيع | ضربة واحدة: قطع + شطبة أحادية / مزدوجة الجوانب | ||||||
| الملف الشخصي شطبة | V/I/U/Single V (30°V قياسي) / Double V | ||||||
| عدد أدوات القطع في التشغيل المتزامن | 1/2 طلب مخصص مطلوب لـ 3 أدوات |
||||||
| قوة النظام الهيدروليكي | 2.2 كيلو واط | ||||||
| عمق التغذية | 0.07 | ||||||
| سمك الجدار القابل للتشكيل | <50 ملم | ||||||
| خط أنابيب Xianjin مقابل أقرانه المحليين | غرض | أقرانهم المحلية |
| تغذية أوتوماتيكية هوائية وسحب | وضع التغذية | التغذية التلقائية والسحب اليدوي - عملية مرهقة وكفاءة منخفضة |
| لقط الضغط المستمر الهيدروليكي | وضع لقط | Electric clamping - prone to tool breakage, inconsistent clamping force |
| كام لقط متزامن | نظام لقط | لقط متزامن على شكل قرص سلكي - تشويش سهل بواسطة رقائق الحديد |
| عمود أداة التحول السريع للقطر المتغير | نظام تركيب الأداة | يلزم إعادة تركيب مجموعة عمود الأداة لتغيير القطر - تعديل القطر مزعج وكفاءة منخفضة |
| جميع أجزاء الصفائح المعدنية مع طلاء مسحوق | طلاء السطح | رذاذ الطلاء النهائي |
| الرفع الكهربائي لجميع الموديلات | نظام الرفع | رافعة كهربائية مجهزة على نماذج جزئية واختيارية للآخرين |
| تنظيم سرعة التردد المتغير لجميع الموديلات | دوران المغزل الرئيسي | تنظيم السرعة غير قياسي، اختياري |
| تعميم مياه التبريد لجميع الموديلات | نظام تبريد المياه | وظائف اختيارية |

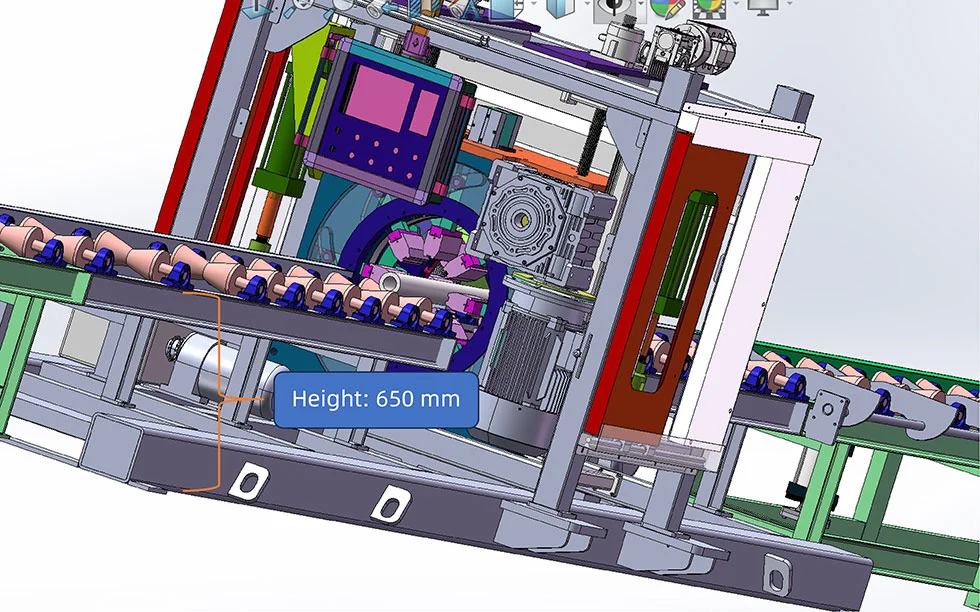

| ارتفاع مركزي معلق منخفض للغاية مدمج | ارتفاع المركز | رفع الدعم السفلي، ارتفاع مركزي قابل للتعديل |
ج: إن آلة القطع المائلة ذات الدقة العالية لديها حواف تنافسية بارزة. يعمل نظام VFD على تقليل استهلاك الطاقة بأكثر من 25% لتحقيق إنتاج موفر للطاقة. بفضل لوحة اللمس سهلة الاستخدام والإعداد المسبق للمعلمات الذكية، يمكن للمشغلين المبتدئين العمل بشكل مستقل بعد تدريب لمدة 30 دقيقة.
ج: مزود بمحرك VFD عالي الأداء 380 فولت للحصول على طاقة ثابتة وقوية. توفر آلية التغذية CNC الدقيقة دقة تغذية تبلغ ±0.07 مم. تدور الأدوات بالتساوي حول الأنبوب. تستغرق عملية القطع الواحدة من 3 إلى 5 دقائق، والحد الأقصى للإخراج 20 قطعة/ساعة لأنابيب DN300، أي أسرع بثلاث مرات من الوحدات التقليدية. يتم القطع والشطف في جولة واحدة. خشونة السطح Ra12.5μm، بدون نتوءات أو تشوه، أكثر من 99% معدل تمرير لمرة واحدة.
ج: إنه يحافظ على ارتفاع مركز تمرير الأنبوب في نطاق موحد. بالنسبة للأنابيب ذات التجويف الصغير 30 مم إلى القطر الكبير 630 مم، يظل ارتفاع المركز ثابتًا أثناء المعالجة. إنه يزيل مشكلات تغير الارتفاع الناتجة عن اختلاف أقطار الأنابيب في الأجهزة التقليدية. لا تحتاج الرافعات الشوكية والرافعات العلوية إلى تعديل الارتفاع في الموقع، مما يزيد من كفاءة المناولة بنسبة 70%.
ج: يعالج SME-II سمك جدار الأنبوب حتى 50 مم. إنها توفر قطعًا وشطفًا فعالين لمعظم أنابيب الجدران المتوسطة والثقيلة في الظروف العادية، مع نطاق عمل واسع وقدرة كبيرة على التكيف.
