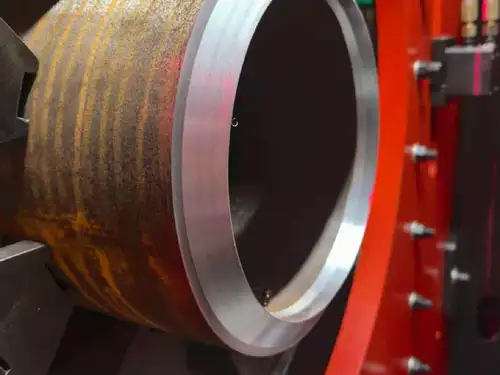

نظرًا لاعتمادها على الدقة العالية، مدفوعة بالكفاءة العالية ومتميزة بمرونة كبيرة، فإن أنبوب آلة تجليف CNC هذا يقدم أداءً متميزًا يناسب نطاقًا واسعًا من سيناريوهات التطبيق. تتميز الوحدة الرئيسية بتصميم من قطعة واحدة مصبوبة بشكل متكامل. من خلال الاستفادة من الدقة العالية لتقنية الصب، فإنها تضمن أبعادًا دقيقة وتوزيعًا موحدًا للضغط عبر جميع أقسام إطار الماكينة. وهذا يوفر أساسًا هيكليًا متينًا وموثوقًا للتشغيل المستقر للمكونات الأساسية الداخلية ويضمن إنتاجًا ثابتًا عالي الأداء للمعدات.
يتميز أنبوب آلة التجليف CNC هذا بإطار مصنوع من مادة سميكة وملحوم بدقة في هيكل وقائي قوي. إنه يوفر مقاومة ممتازة للصدمات والتشوه لحماية المكونات الأساسية بالكامل. القاعدة مصنوعة من الفولاذ المقاوم للصدأ الفاخر مع مقاومة فائقة للتآكل والتآكل من أجل عمر خدمة أطول، وتتميز بمظهر ناعم ومصقول وجذاب.

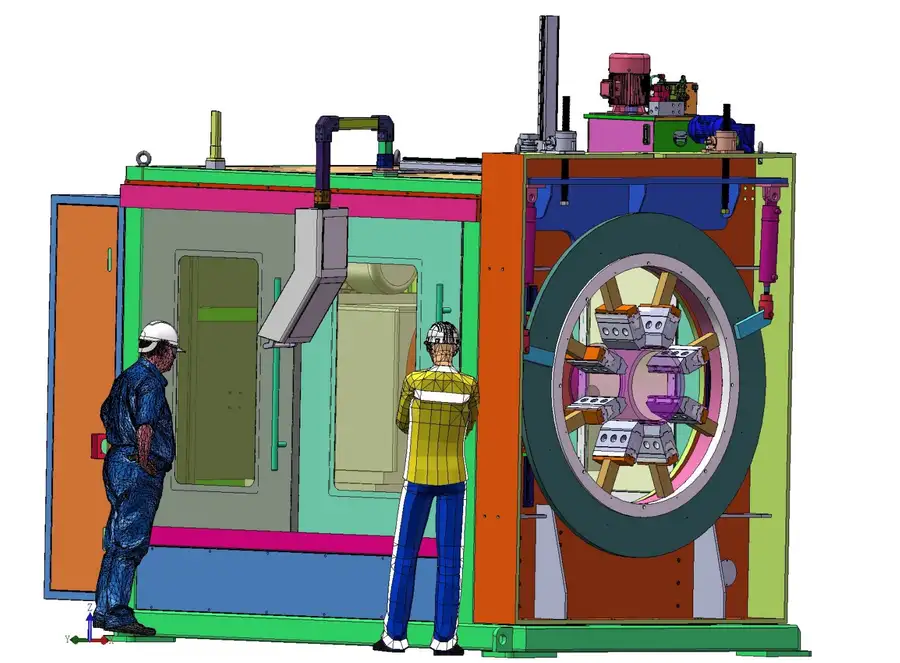

يعتمد الجسم الرئيسي على تصميم قطعة واحدة مصبوبة بشكل متكامل. ومن خلال الاستفادة من الصب عالي الدقة، فإنه يضمن التحكم الدقيق في الأبعاد وحتى توزيع الضغط في جميع أنحاء الإطار. وهذا يخلق قاعدة هيكلية قوية للتشغيل المستقر للأجزاء الأساسية الداخلية ويحافظ على إنتاج ثابت عالي الأداء.
تم تخصيص تكوين المشبك ذو 8 فك من أجل إمساك الأنابيب. بالمقارنة مع طرق التثبيت التقليدية، يعمل التصميم ذو 8 فكوك على توسيع منطقة التلامس مع الأنبوب وتقليل الضغط لكل وحدة مساحة. إنها تحقق تثبيتًا ثابتًا وتصنيعًا مستقرًا مع حماية شكل الأنبوب والسطح من التشوه والتلف.
يتم تشغيل نظام التغذية بواسطة محرك مثبت في الخلف، ليحل محل المحرك الأمامي التقليدي بالإضافة إلى إعداد ناقل الحركة الدائري المنزلق. يعمل هذا التحسين على التخلص من مشكلات الأعطال الشائعة مثل ضعف الاتصال والتآكل والشيخوخة المرتبطة بالمحرك الأمامي ومجموعات حلقات الانزلاق. إنه يعزز استقرار وموثوقية محرك التغذية ويقلل وقت التوقف عن العمل للصيانة.
مجهزة بوصلة مزدوجة للرفع الرأسي والحركة الأفقية، تكمل الآلية معايرة موضع الأنبوب تلقائيًا دون الحاجة إلى تعديل يدوي متكرر. إنه يبسط إجراءات التمركز، ويوفر محاذاة دقيقة للأنابيب، ويقلل من كثافة اليد العاملة ويعزز كفاءة العمل.
يتم فصل وحدة إزالة الرقاقة الخلفية المستقلة عن منطقة المعالجة الأساسية. يمنع هذا التصميم الرقائق من التدخل في دقة المعالجة، ويسهل تنظيف البقايا وخدمة المكونات، ويقلل من صعوبة الصيانة الروتينية ويحسن إمكانية صيانة المعدات بشكل عام.

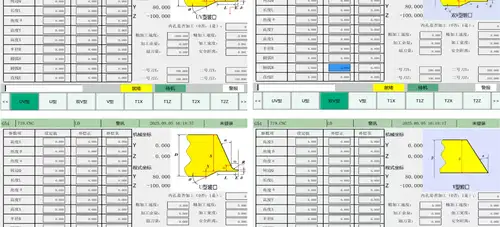

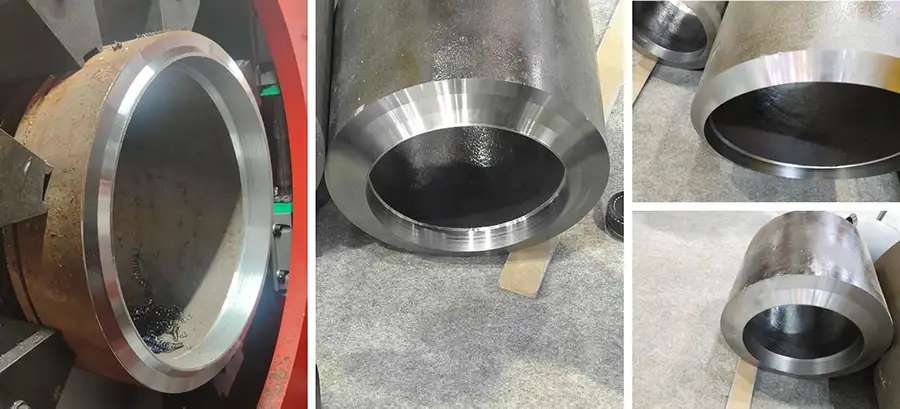

يمكن تخصيص ملفات التعريف المائلة الأخرى حسب الحاجة.
يمكن تخصيص ملفات التعريف المائلة الأخرى حسب الحاجة.

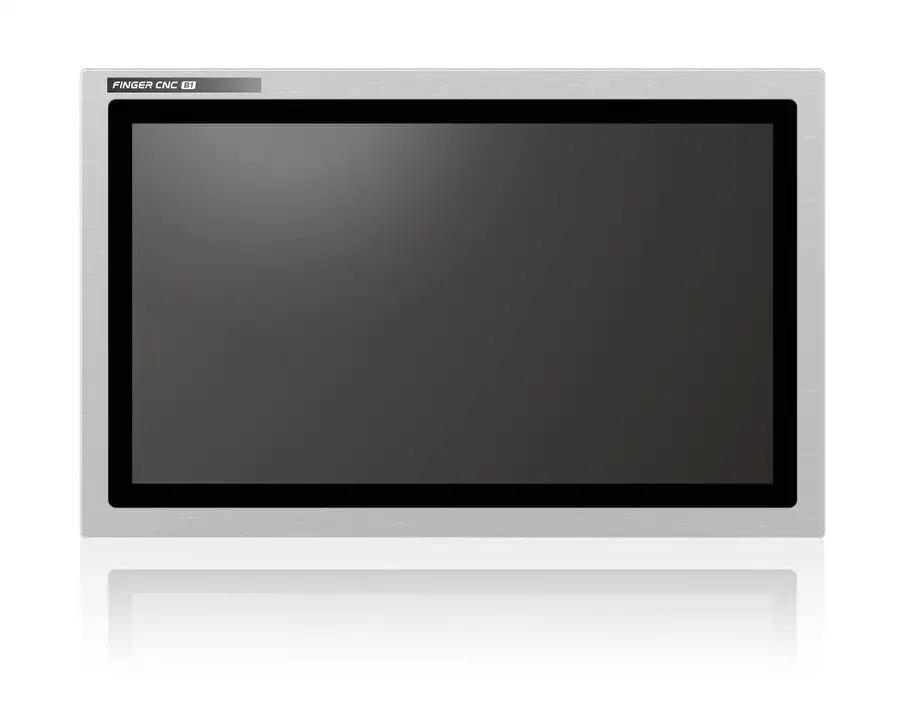

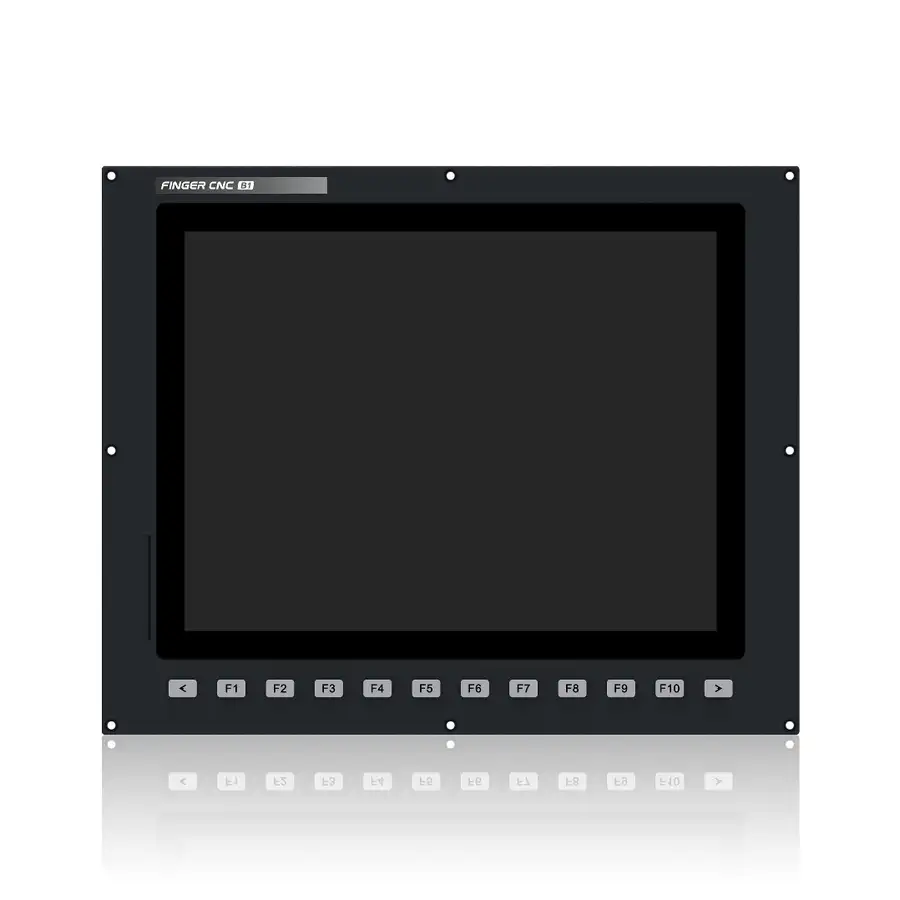

شاشة LCD عالية الوضوح
ببساطة قم بتعيين المعلمات. يمكن جمع البيانات المتغيرة وتخزينها في ذاكرة النظام أو بطاقة SD. يمكن أيضًا حفظ البيانات وتحليلها والتحقق منها عبر Ethernet أو USB.
يتم التحكم فيه بواسطة ناقل EtherCAT أو MIII للحصول على أداء أفضل في الوقت الفعلي وصيانة أسهل.
واجهة إنترنت الأشياء المدمجة للوصول إلى بيانات المعالجة في الوقت الفعلي لتسهيل الإدارة.
يدعم وحدات برامج التطبيقات القابلة للتوسيع. يمكن إضافة الوحدات المطلوبة كمكونات إضافية وفقًا لمتطلبات العميل.
توفر ذاكرة الوصول العشوائي (RAM) سعة 2 جيجابايت مقترنة بسعة تخزين تبلغ 8 جيجابايت سرعة تنفيذ مذهلة.
تتمحور حول الدقة العالية، مدفوعة بالكفاءة العالية وتتميز بمرونة كبيرة، وتوفر أداءً فائقًا لاستيعاب سيناريوهات التطبيقات المتنوعة.
واجهة الإدخال: تستقبل الإشارات من الأجهزة الخارجية، بما في ذلك مدخلات لوحة المفاتيح على لوحة تشغيل الماكينة، والإشارات من أجهزة الاستشعار المختلفة (أجهزة استشعار الموضع، وأجهزة استشعار درجة الحرارة، وما إلى ذلك)، وبرامج المعالجة NC المنقولة عن طريق معدات خارجية. تشتمل واجهات الإدخال الشائعة على USB ومنفذ تسلسلي وإيثرنت لسهولة الاتصال وتبادل البيانات مع الأجهزة الطرفية المختلفة.
واجهة الإخراج: تنقل إشارات التحكم التي تتم معالجتها بواسطة نظام CNC إلى مشغلات الماكينة مثل محركات التشغيل وصمامات الملف اللولبي وأضواء المؤشر للتحكم في حركة الماكينة وإجراءاتها ومؤشر الحالة. يجب أن يتطابق نوع وشكل إشارات الخرج مع المحركات المتصلة لضمان دقة نقل الإشارة وتنفيذها.
يتم اعتماد شاشة LCD أو شاشة اللمس بشكل عام لعرض واجهة التشغيل CNC، وبرامج التشغيل الآلي، ومعلمات العملية، وحالة الماكينة، ورسائل الإنذار والمزيد من أجل المراقبة والتشغيل المريح من قبل المشغلين.
يدعم الاتصال مع الأجهزة الخارجية. يمكنه تبادل البيانات مع أجهزة الكمبيوتر المضيفة لتحقيق المراقبة عن بعد، ونقل البرامج وترقية النظام، أو التواصل مع معدات CNC الأخرى للتشغيل المنسق والإدارة المركزية لأجهزة متعددة. الاتصال السلكي متاح.
بفضل اعتماده على بنية متقدمة متعددة النواة لوحدة المعالجة المركزية (CPU) ومنصة قوية من فئة الحوسبة الفائقة، فإنه يوفر تجربة تشغيل فائقة السلاسة.
مزود بذاكرة سعة 2 جيجابايت لتنفيذ البرامج بسلاسة والتعامل الموثوق مع المهام المتنوعة.
تصميم عالي مضاد للتداخل، اجتاز اختبار EFT 4.5KV وشهادة CE.
يدعم اتصال RS485 عالي الاستقرار من أجل توسيع موثوق للأجهزة الطرفية.
الأعلى. 256 نقطة إدخال/إخراج متاحة للتحكم في المزيد من الآليات.
يدعم ما يصل إلى 64 محورًا للتحكم للحصول على قدرة تحكم استثنائية.
يتيح منفذ USB 3.0 استيراد البرامج ونقلها بشكل سريع ومريح.
تصل نظرة كتلة البرنامج إلى 8000 كتلة/ثانية لأداء معالجة فائق.
منصة نظام التحكم المدمج RT-Linux
وحدة تنفيذ الترجمة الكاملة
منصة تطوير إنترنت الأشياء القابلة للتكوين
المساعدة عن بعد لتشخيص الأخطاء وترقية النظام
مفهوم التصميم القائم على المنصة
تحكم كفاف عالي السرعة وعالي الدقة 64 بت
تحرير البرامج بمساعدة المحادثة
معالجة المنحنيات الخاصة: تدعم المعالجة ذات سرعة السطح الثابتة للقطع المكافئ والمنحنيات المخددة لتحقيق تشطيب سطحي فائق. تعمل وظيفة تعليم الشريحة على ملاءمة المنحنيات بين النقاط تلقائيًا عبر معادلات مكعبة للحصول على ملفات تعريف أكثر سلاسة مقارنة بأوضاع التدريس التقليدية.
يدمج منصات واجهة المستخدم المفتوحة وPLC. يمكن للعملاء تخصيص الواجهات والوظائف بحرية لتحقيق عملية مخصصة للغاية.
يؤدي تخصيص الأذونات ذاتية التحديد إلى تعزيز مرونة النظام وقدرته على التكيف بشكل كبير، مما يسمح بحقوق الوصول المخصصة لمستخدمين مختلفين.
يدعم المحاكاة الرسومية وبرمجة المحادثة ووظائف M-code المخصصة.
التنفيذ السريع: يتيح الوقت القصير لفحص PLC الاستجابة السريعة لأوامر المعالجة وتحسين الإنتاجية.
يتتبع موضع قطعة العمل تلقائيًا عبر الرؤية ويجمع البيانات الموضعية في الوقت الفعلي لتسهيل التحكم في الأتمتة الصناعية.
اتصال مباشر مع الكاميرات الذكية. يتوفر أيضًا وضع PC-BASE لتحقيق تحديد موضع الرؤية والتقاط الصور الطائرة ووظائف أخرى.
يربط ما يصل إلى 8 أنظمة رؤية لتحقيق التكامل الرسومي وتحليل البيانات من كاميرات متعددة.
يدعم التحكم في التوتر المؤازر مع تعديل PID ووظائف النسبة الرئيسية، والتي يمكن استخدامها معًا. تتضمن النسبة الرئيسية نسبة رئيسية غير خطية نشطة ونسبة رئيسية خطية للتغذية المرتدة.
يتوفر نظام تحكم مخصص ومحركات مؤازرة ووحدات UPS.

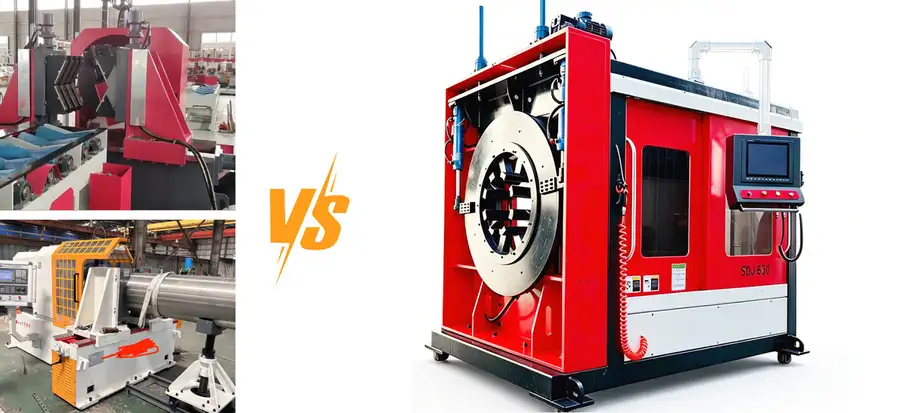

| خط أنابيب شيانجين | مقابل | أقرانهم المحليين |
| لقط متعدد الفك ذاتي التمركز للحصول على دقة عالية | طريقة لقط | يعاني التثبيت من النوع V من ضعف دقة تحديد المواقع المتكررة ويميل إلى تشويه الأنابيب ذات الجدران الرقيقة |
| محرك سيرفو خلفي للتغذية والتراجع؛ كفاءة تصنيع عالية (1-2× أعلى من نظيراتها المحلية) وتعزيز الاستقرار | آلية التغذية | محرك مثبت في الأمام: سرعة تراجع بطيئة وكفاءة منخفضة؛ حلقات الانزلاق الخلفية تجلب معدلات فشل عالية |
| تصميم قضيب صلب لآلية تغذية ما بعد الأداة، الدقة ±0.1 مم | آلية التغذية | تستخدم بعض الشركات المصنعة أدلة خطية بدقة 0.5-2 مم |
| حماية كاملة للآلة لتحسين السلامة | حراسة السلامة | حماية أمامية جزئية: تناثر الرقائق إلى الخارج |
| نقل التروس + التحكم في سرعة التردد المتغير للمغزل لزيادة عزم الدوران | الإسكان المغزل | التحكم في سرعة التردد المتغير للمغزل فقط، مما يؤدي إلى انخفاض عزم الدوران أثناء المعالجة منخفضة السرعة |
| محرك تغذية عالي الطاقة بقدرة 2.3 كيلووات، مما يوفر ضعف قدرة المعالجة على نظرائه المحليين | آلية التغذية | محرك أمامي منخفض الطاقة مع سرعة اجتياز منخفضة |
| جميع التروس الموجودة داخل علبة التروس مؤرضة | الإسكان المغزل | تعتمد بعض الشركات المصنعة التروس المسطحة مباشرة، مما يسبب ضوضاء عالية |
| يلقي الجسم الرئيسي بشكل متكامل. تم اعتماد القضبان الصلبة عبر المجموعة الكاملة لتحقيق صلابة ممتازة للماكينة | الوحدة الرئيسية | الأدلة الخطية المستخدمة على الآلات من بعض الموردين |
باختصار، يحقق أنبوب آلة التجليف CNC هذا كفاءة إجمالية أعلى بمقدار 1-2 مرات ودقة تصنيع أفضل بمقدار 5-10 مرات من النماذج المنافسة. نطاق التثبيت الخاص بسمك الجدار تم تحسينه بشكل أفضل لتصنيع الأنابيب.

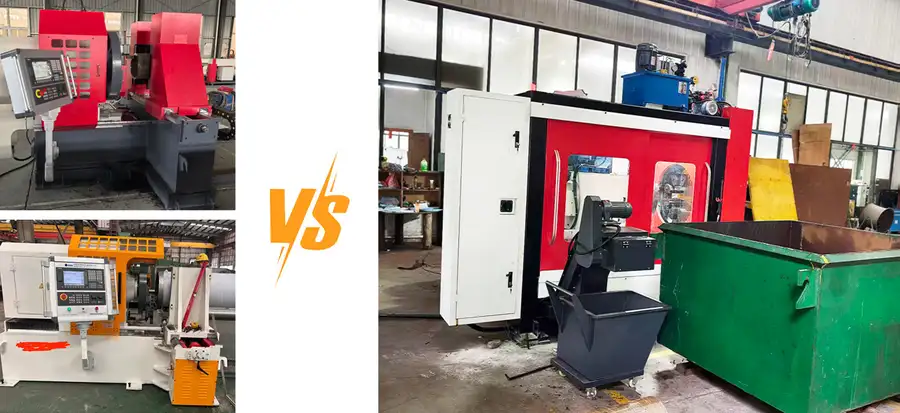

مقارنة المنتج – الحراسة الشاملة
مقارنة المنتج - لقط المعدات

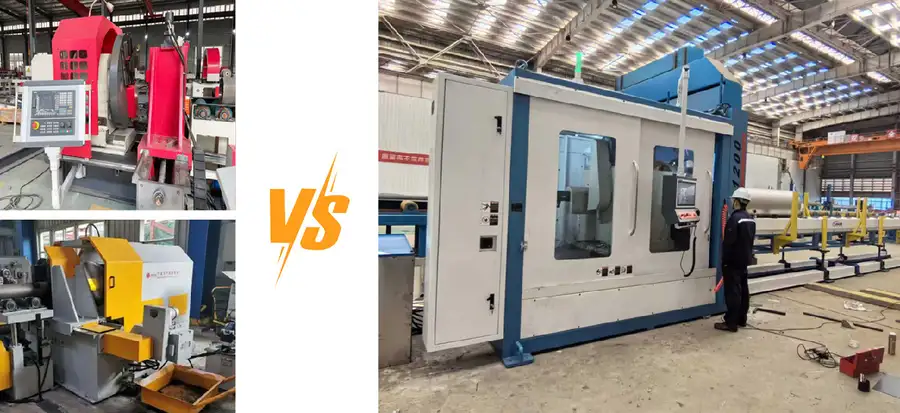

مقارنة المنتج – نظام إزالة الرقائق

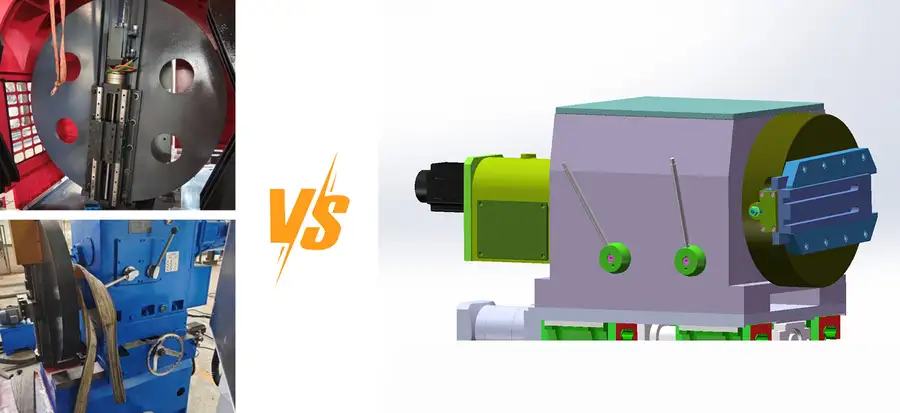

مقارنة المنتجات – آلية التغذية
المعايير الفنية الرئيسية SDJ-400 (نطاق المعالجة: Φ30 – Φ457)
| رقم | المعلمة | ملاحظات |
| نطاق التصنيع | Φ30- Φ 457 | |
| سمك الجدار القابل للتشكيل | 3-100 ملم | |

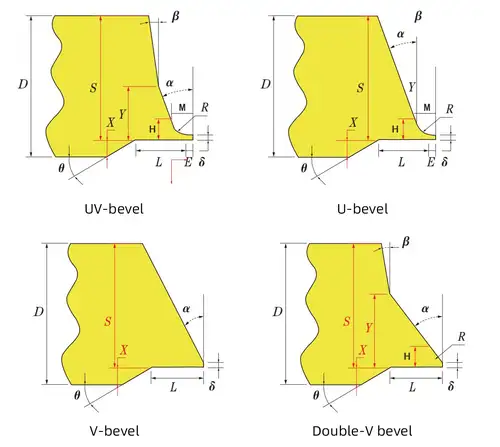

| لمحات شطبة | V، Double V، U، UV، I وغيرها من التشكيلات الجانبية المائلة | تتوفر ملفات تعريف شطبة إضافية مخصصة |
| طريقة لقط | لقط هيدروليكي متعدد الفك | 8-لقط متزامن الفك |
| نظام التحكم | ييدا، تايوان | أنظمة التحكم الأخرى اختيارية |
| مواد الشغل المناسبة | الفولاذ الكربوني، سبائك الصلب، الفولاذ المقاوم للصدأ، الفولاذ ذو درجة الحرارة المنخفضة، إلخ. | |
| قوة المحرك الرئيسي | 4 كيلو واط | |
| سرعة التغذية | التحكم المؤازر | قابل للتعديل |
| قوة المحرك المؤازر للمحور X | 2.3 كيلو واط | |
| قوة المحرك المؤازر على المحور Y | 2.3 كيلو واط | |
| نوع حماية الوحدة الرئيسية | حراسة الإطار الكامل | |
| نوع إزالة الشريحة | نظام إزالة رقاقة السلسلة الشرائحية الخلفية | معيار |
| قوة المحرك الهيدروليكي | 2.2/ 5 | خياري |
| طريقة قفل المحور الرأسي والأفقي | يدوي / اوتوماتيك | خياري |
| حجم الشاشة | 15 بوصة، 19 بوصة | خياري |
| إضاءة الوحدة الرئيسية | متاح | إضاءة حمراء |
| دقة تحديد المواقع للمحور X | ±0.1 | |
| دقة تحديد المواقع للمحور Y | ±0.1 | |
| نوع ناقل الحركة الرئيسي | حزام على شكل حرف V عالي التحمل | |
| عمق ممل | ≥150 ملم | ساق الأداة القياسية: 100 |
| سرعة رأس المغزل والقاطع | 20-200 دورة في الدقيقة | تنظيم السرعة بدون خطوات، التحكم في سرعة المغزل VFD |
| نوع الأداة | إدراجات CNC القياسية | |
| نوع عرقوب الأداة | أدوات تحول مزدوجة العضوية | أداة واحدة لكل من الميلا الخارجي والداخلي |
| نوع الوحدة الرئيسية | هيكل مصبوب بشكل متكامل | |
| الأبعاد الشاملة | ||
| وزن الآلة |

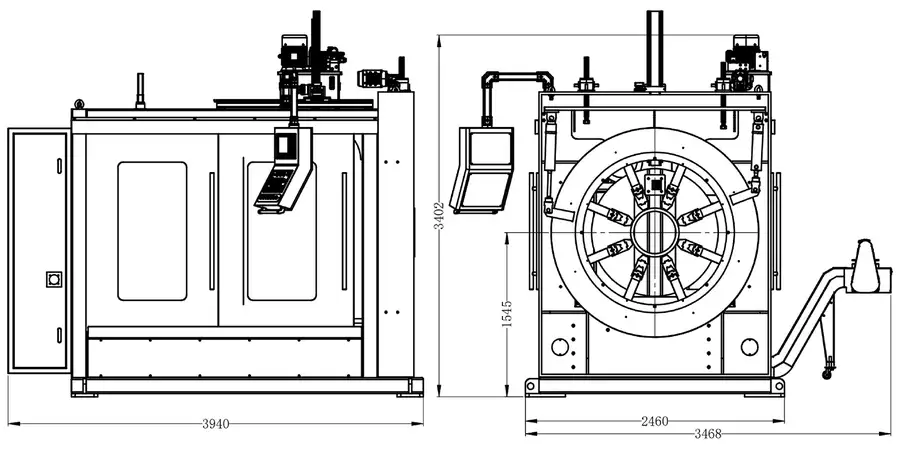

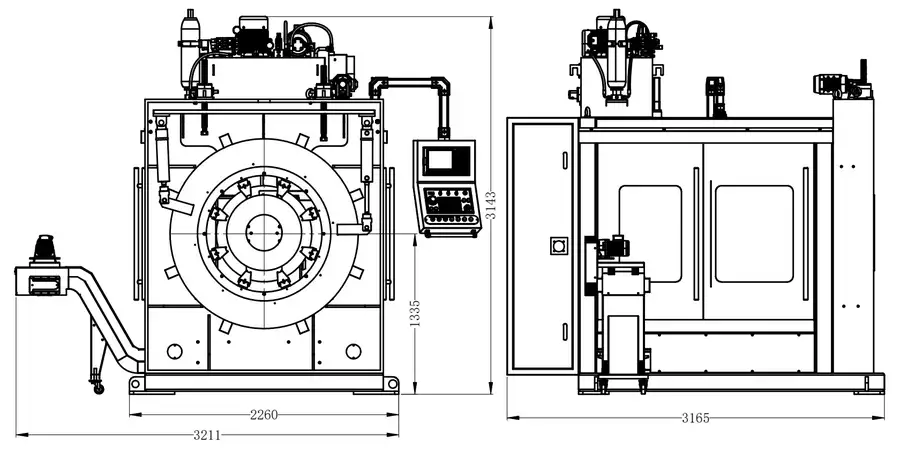

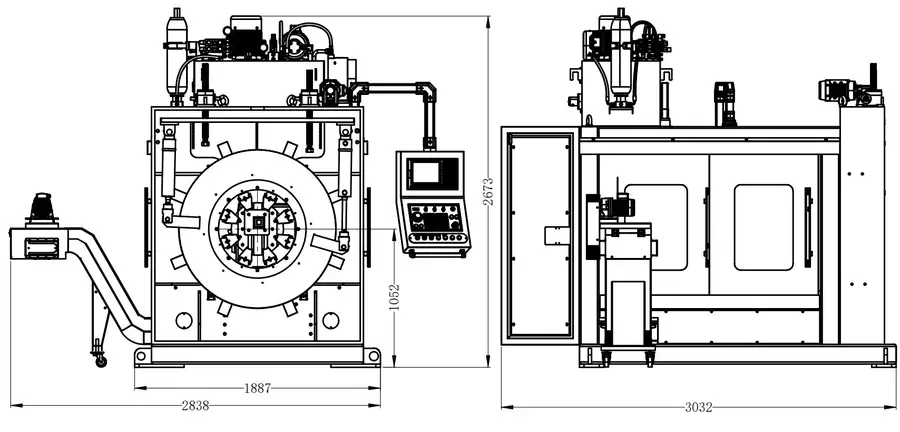

رسم البعد الكلي DJ-400 (نطاق التصنيع: Φ30 – Φ457)

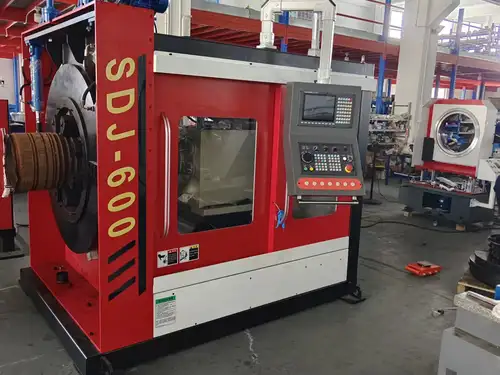

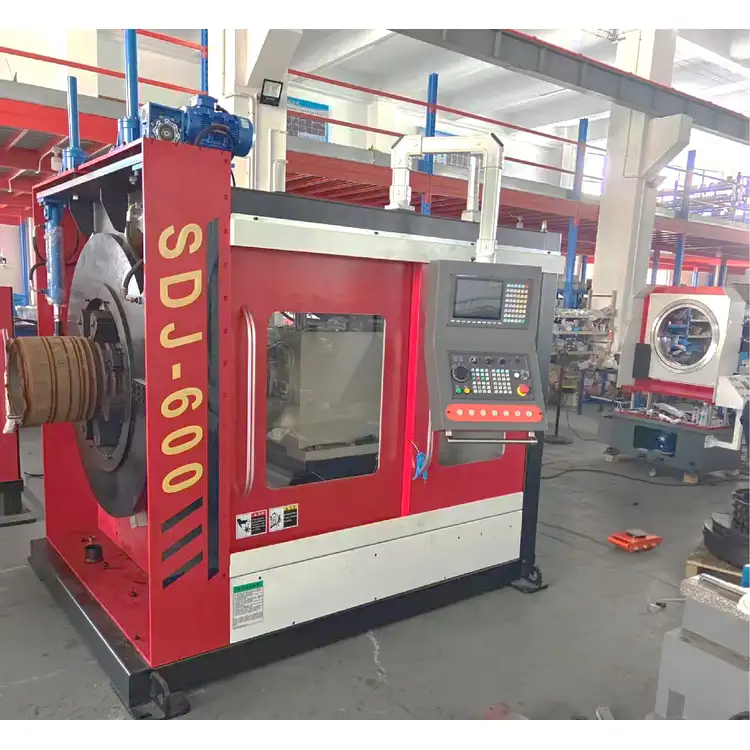

المعايير الفنية الرئيسية SDJ-600 (نطاق المعالجة: Φ80 – Φ630)
| رقم | المعلمة | ملاحظات |
| نطاق التصنيع | Φ80- Φ 630 | |
| سمك الجدار القابل للتشكيل | 3-120 ملم | |
| لمحات شطبة | V، Double V، U، UV، I وغيرها من التشكيلات الجانبية المائلة | تتوفر ملفات تعريف شطبة إضافية مخصصة |
| طريقة لقط | لقط هيدروليكي متعدد الفك | 8-لقط متزامن الفك |
| نظام التحكم | ييدا، تايوان | أنظمة التحكم الأخرى اختيارية |
| مواد الشغل المناسبة | الفولاذ الكربوني، سبائك الصلب، الفولاذ المقاوم للصدأ، الفولاذ ذو درجة الحرارة المنخفضة، إلخ. | |
| قوة المحرك الرئيسي | 7.5 كيلو واط | |
| سرعة التغذية | التحكم المؤازر | قابل للتعديل |
| قوة المحرك المؤازر للمحور X | 2.3 كيلو واط | |
| قوة المحرك المؤازر على المحور Y | 2.3 كيلو واط | |
| نوع حماية الوحدة الرئيسية | حراسة الإطار الكامل | |
| نوع إزالة الشريحة | نظام إزالة رقاقة السلسلة الشرائحية الخلفية | معيار |
| قوة المحرك الهيدروليكي | 2.2/ 5 | خياري |
| طريقة قفل المحور الرأسي والأفقي | يدوي / اوتوماتيك | خياري |
| حجم الشاشة | 15 بوصة، 19 بوصة | خياري |
| إضاءة الوحدة الرئيسية | متاح | إضاءة حمراء |
| دقة تحديد المواقع للمحور X | ±0.1 | |
| دقة تحديد المواقع للمحور Y | ±0.1 | |
| نوع ناقل الحركة الرئيسي | حزام على شكل حرف V عالي التحمل | |
| عمق ممل | ≥150 ملم | ساق الأداة القياسية: 100 |
| سرعة رأس المغزل والقاطع | 20-200 دورة في الدقيقة | تنظيم السرعة بدون خطوات، التحكم في سرعة المغزل VFD |
| نوع الأداة | إدراجات CNC القياسية | |
| نوع عرقوب الأداة | أدوات تحول مزدوجة العضوية | أداة واحدة لكل من الميلا الخارجي والداخلي |
| نوع الوحدة الرئيسية | هيكل مصبوب بشكل متكامل | |
| الأبعاد الشاملة | ||
| وزن الآلة |

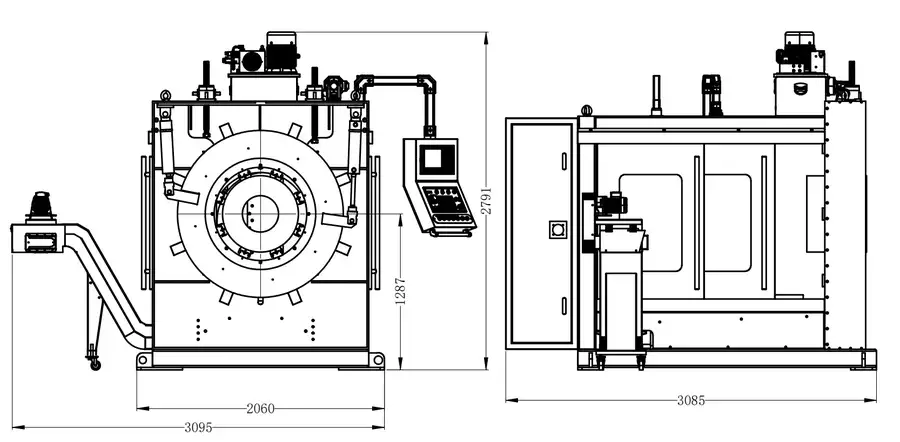

رسم البعد الكلي DJ-600 (نطاق التصنيع: Φ80 – Φ630)
المعلمات التقنية الرئيسية SDJ-800 (نطاق المعالجة: Φ200 - Φ830)
| رقم | المعلمة | ملاحظات |
| نطاق التصنيع | Φ200- Φ 830 | |
| سمك الجدار القابل للتشكيل | 3-150 ملم | |
| لمحات شطبة | V، Double V، U، UV، I وغيرها من التشكيلات الجانبية المائلة | تتوفر ملفات تعريف شطبة إضافية مخصصة |
| طريقة لقط | لقط هيدروليكي متعدد الفك | 8-لقط متزامن الفك |
| نظام التحكم | ييدا، تايوان | أنظمة التحكم الأخرى اختيارية |
| مواد الشغل المناسبة | الفولاذ الكربوني، سبائك الصلب، الفولاذ المقاوم للصدأ، الفولاذ ذو درجة الحرارة المنخفضة، إلخ. | |
| قوة المحرك الرئيسي | 7.5 كيلو واط | |
| سرعة التغذية | التحكم المؤازر | قابل للتعديل |
| قوة المحرك المؤازر للمحور X | 2.3 كيلو واط | |
| قوة المحرك المؤازر على المحور Y | 2.3 كيلو واط | |
| نوع حماية الوحدة الرئيسية | حراسة الإطار الكامل | |
| نوع إزالة الشريحة | نظام إزالة رقاقة السلسلة الشرائحية الخلفية | معيار |
| قوة المحرك الهيدروليكي | 2.2/ 5 | خياري |
| طريقة قفل المحور الرأسي والأفقي | يدوي / اوتوماتيك | خياري |
| حجم الشاشة | 15 بوصة، 19 بوصة | خياري |
| إضاءة الوحدة الرئيسية | متاح | إضاءة حمراء |
| دقة تحديد المواقع للمحور X | ±0.1 | |
| دقة تحديد المواقع للمحور Y | ±0.1 | |
| نوع ناقل الحركة الرئيسي | حزام على شكل حرف V عالي التحمل | |
| عمق ممل | ≥150 ملم | ساق الأداة القياسية: 100 |
| سرعة رأس المغزل والقاطع | 20-200 دورة في الدقيقة | تنظيم السرعة بدون خطوات، التحكم في سرعة المغزل VFD |
| نوع الأداة | إدراجات CNC القياسية | |
| نوع عرقوب الأداة | أدوات تحول مزدوجة العضوية | أداة واحدة لكل من الميلا الخارجي والداخلي |
| نوع الوحدة الرئيسية | هيكل مصبوب بشكل متكامل | |
| الأبعاد الشاملة | ||
| وزن الآلة |
رسم البعد الكلي DJ-800 (نطاق المعالجة: Φ200 – Φ830)
المعايير الفنية الرئيسية SDJ-1200 (نطاق المعالجة: Φ300 – Φ1200)
| رقم | المعلمة | ملاحظات |
| نطاق التصنيع | Φ300- Φ 1200 | |
| سمك الجدار القابل للتشكيل | 3-200 ملم | |
| لمحات شطبة | V، Double V، U، UV، I وغيرها من التشكيلات الجانبية المائلة | تتوفر ملفات تعريف شطبة إضافية مخصصة |
| طريقة لقط | لقط هيدروليكي متعدد الفك | 8-لقط متزامن الفك |
| نظام التحكم | ييدا، تايوان | أنظمة التحكم الأخرى اختيارية |
| مواد الشغل المناسبة | الفولاذ الكربوني، سبائك الصلب، الفولاذ المقاوم للصدأ، الفولاذ ذو درجة الحرارة المنخفضة، إلخ. | |
| قوة المحرك الرئيسي | 18.5 كيلو واط | |
| سرعة التغذية | التحكم المؤازر | قابل للتعديل |
| قوة المحرك المؤازر للمحور X | 2.3 كيلو واط | |
| قوة المحرك المؤازر على المحور Y | 2.3 كيلو واط | |
| نوع حماية الوحدة الرئيسية | حراسة الإطار الكامل | |
| نوع إزالة الشريحة | نظام إزالة رقاقة السلسلة الشرائحية الخلفية | معيار |
| قوة المحرك الهيدروليكي | 2.2/ 5 | خياري |
| طريقة قفل المحور الرأسي والأفقي | يدوي / اوتوماتيك | خياري |
| حجم الشاشة | 15 بوصة، 19 بوصة | خياري |
| إضاءة الوحدة الرئيسية | متاح | إضاءة حمراء |
| دقة تحديد المواقع للمحور X | ±0.1 | |
| دقة تحديد المواقع للمحور Y | ±0.1 | |
| نوع ناقل الحركة الرئيسي | حزام على شكل حرف V عالي التحمل | |
| عمق ممل | ≥150 ملم | ساق الأداة القياسية: 100 |
| سرعة رأس المغزل والقاطع | 20-200 دورة في الدقيقة | تنظيم السرعة بدون خطوات، التحكم في سرعة المغزل VFD |
| نوع الأداة | إدراجات CNC القياسية | |
| نوع عرقوب الأداة | أدوات تحول مزدوجة العضوية | أداة واحدة لكل من الميلا الخارجي والداخلي |
| نوع الوحدة الرئيسية | هيكل مصبوب بشكل متكامل | |
| الأبعاد الشاملة | ||
| وزن الآلة |

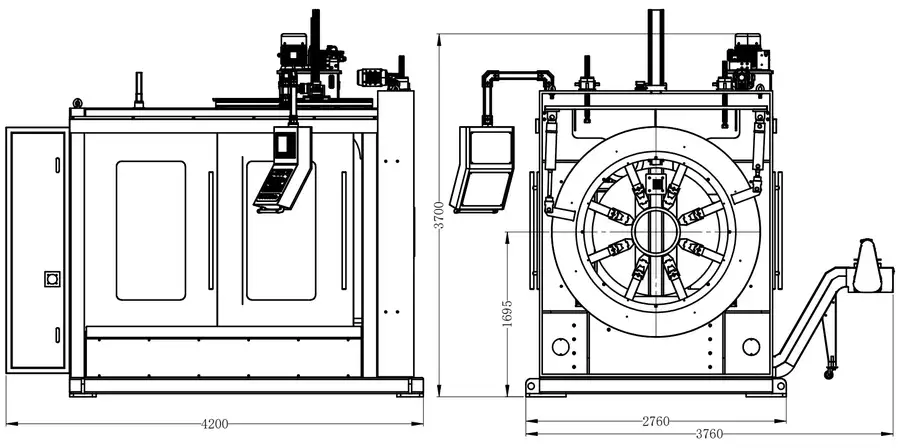

رسم البعد الكلي DJ-1200 (نطاق التصنيع: Φ300 – Φ1200)
المعايير الفنية الرئيسية SDJ-1500 (نطاق المعالجة: Φ500 - Φ1500)
| رقم | المعلمة | ملاحظات |
| نطاق التصنيع | Φ500- Φ 1500 | |
| سمك الجدار القابل للتشكيل | 3-200 ملم | |
| لمحات شطبة | V، Double V، U، UV، I وغيرها من التشكيلات الجانبية المائلة | تتوفر ملفات تعريف شطبة إضافية مخصصة |
| طريقة لقط | لقط هيدروليكي متعدد الفك | 8-لقط متزامن الفك |
| نظام التحكم | ييدا، تايوان | أنظمة التحكم الأخرى اختيارية |
| مواد الشغل المناسبة | الفولاذ الكربوني، سبائك الصلب، الفولاذ المقاوم للصدأ، الفولاذ ذو درجة الحرارة المنخفضة، إلخ. | |
| قوة المحرك الرئيسي | 4 كيلو واط | |
| سرعة التغذية | التحكم المؤازر | قابل للتعديل |
| قوة المحرك المؤازر للمحور X | 2.3 كيلو واط | |
| قوة المحرك المؤازر على المحور Y | 2.3 كيلو واط | |
| نوع حماية الوحدة الرئيسية | حراسة الإطار الكامل | |
| نوع إزالة الشريحة | نظام إزالة رقاقة السلسلة الشرائحية الخلفية | معيار |
| قوة المحرك الهيدروليكي | 2.2/ 5 | خياري |
| طريقة قفل المحور الرأسي والأفقي | يدوي / اوتوماتيك | خياري |
| حجم الشاشة | 15 بوصة، 19 بوصة | خياري |
| إضاءة الوحدة الرئيسية | متاح | إضاءة حمراء |
| دقة تحديد المواقع للمحور X | ±0.1 | |
| دقة تحديد المواقع للمحور Y | ±0.1 | |
| نوع ناقل الحركة الرئيسي | حزام على شكل حرف V عالي التحمل | |
| عمق ممل | ≥150 ملم | ساق الأداة القياسية: 100 |
| سرعة رأس المغزل والقاطع | 20-200 دورة في الدقيقة | تنظيم السرعة بدون خطوات، التحكم في سرعة المغزل VFD |
| نوع الأداة | إدراجات CNC القياسية | |
| نوع عرقوب الأداة | أدوات تحول مزدوجة العضوية | أداة واحدة لكل من الميلا الخارجي والداخلي |
| نوع الوحدة الرئيسية | هيكل مصبوب بشكل متكامل | |
| الأبعاد الشاملة | ||
| وزن الآلة |
رسم البعد الكلي DJ-1200 (نطاق التصنيع: Φ500 – Φ1500)

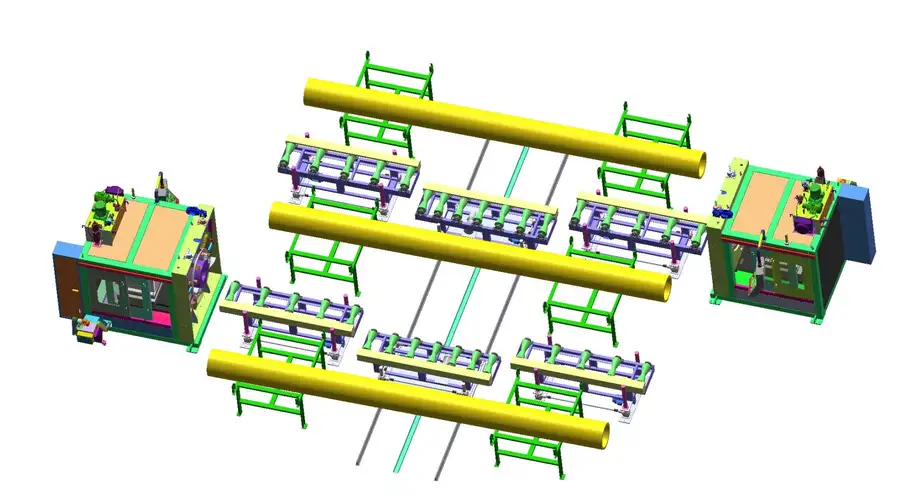

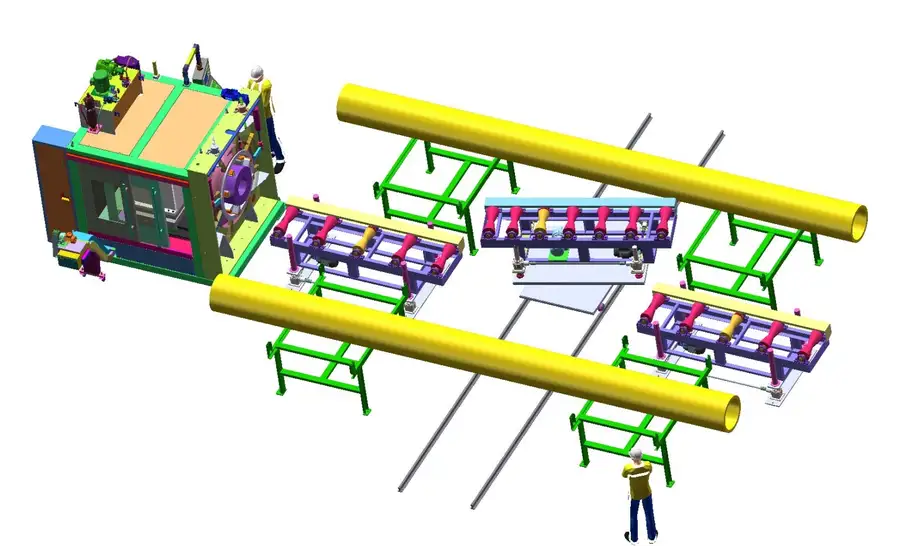

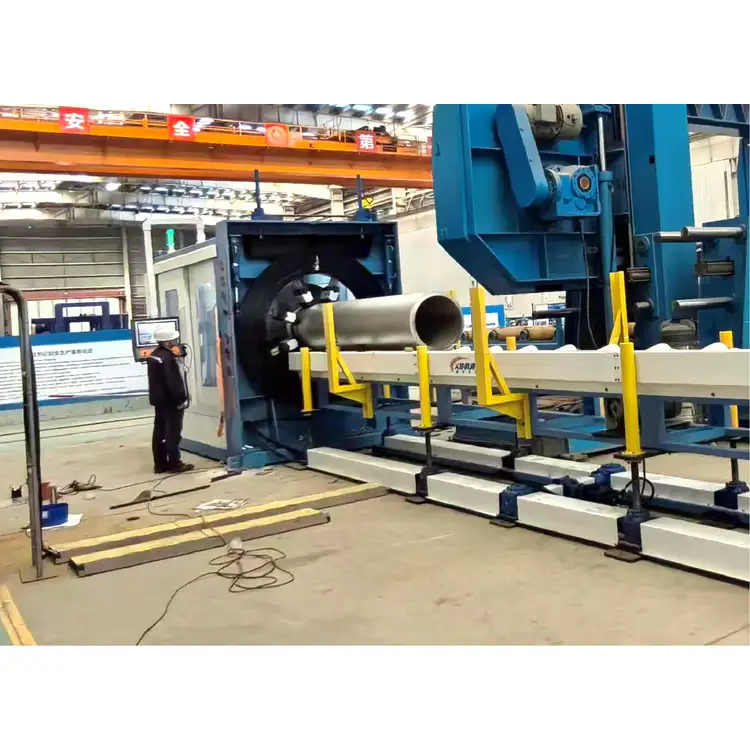

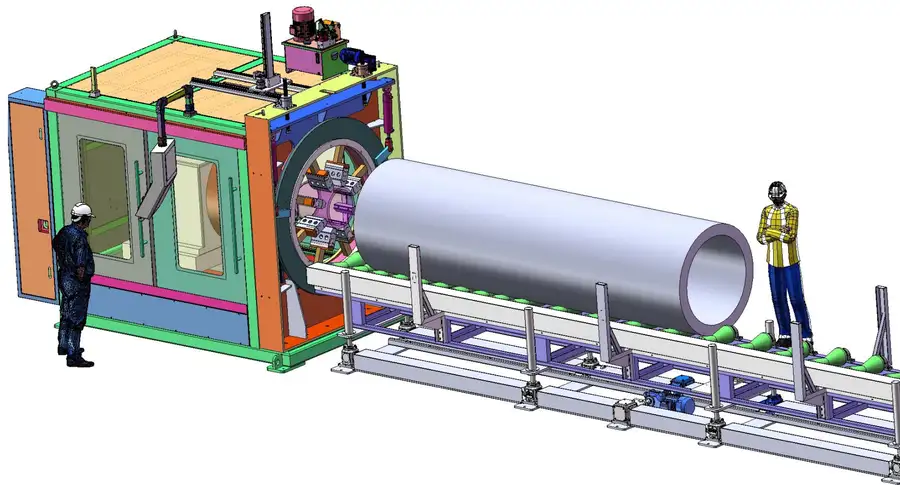

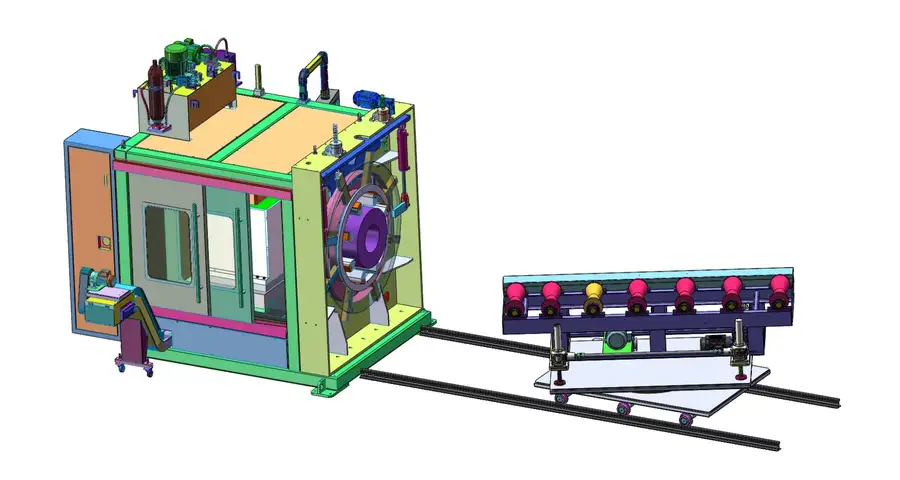

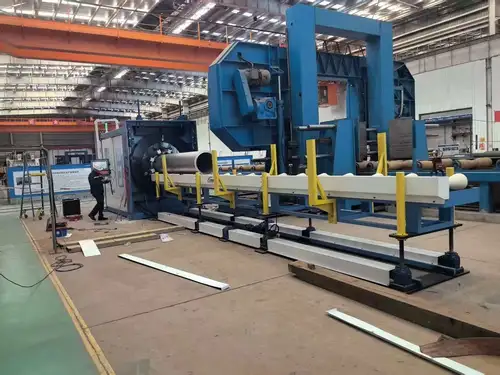

إن آلة تجليف الأنابيب CNC تدعم مخططات تخطيط متعددة من أجل تجليف مبسط لأقطار الأنابيب المختلفة. تعمل التكوينات المرنة على تحسين سير العمل وتحسين القدرة على التكيف في الموقع وقدرة المعالجة.
مادة الأسطوانة: فولاذ كربوني مع طلاء بولي يوريثين عالي القوة، بكرات على شكل حرف V
طول الخط: 6-12 م (طول قابل للتخصيص)
طريقة النقل: النقل الكهربائي
سرعة النقل: 2-20 م/دقيقة
تنظيم السرعة: التحكم في السرعة بدون خطوات VFD
نظام التحكم: جهاز تحكم عن بعد لاسلكي
نظام الرفع: 4-6 رافعات كهربائية متزامنة، تقوم بضبط ارتفاع مركز الأنبوب كهربائيًا لاستيعاب تجليف الأنابيب بأقطار مختلفة
عربة النقل: حركة سفر متقاطعة، تعمل مع رفوف لتبسيط الإنتاج
مادة الأسطوانة: فولاذ كربوني مع طلاء بولي يوريثين عالي القوة، بكرات على شكل حرف V
طول الخط: 6-12 م (طول قابل للتخصيص)
طريقة النقل: النقل الكهربائي
سرعة النقل: 2-20 م/دقيقة
تنظيم السرعة: التحكم في السرعة بدون خطوات VFD
نظام التحكم: جهاز تحكم عن بعد لاسلكي
نظام الرفع: 4-6 رافعات كهربائية متزامنة. اضبط ارتفاع مركز الأنبوب كهربائيًا ليناسب ميل الأنبوب لأقطار مختلفة
الدوران التلقائي للأنبوب: يتيح التجليف على طرفي الأنبوب
مادة الأسطوانة: فولاذ كربوني مع طلاء بولي يوريثين عالي القوة، بكرات على شكل حرف V
طول الخط: 6-12 م (قابل للتخصيص)
طريقة النقل: النقل الكهربائي
سرعة النقل: 2-20 م/دقيقة
تنظيم السرعة: التحكم في السرعة بدون خطوات VFD
نظام التحكم: جهاز تحكم عن بعد لاسلكي
نظام الرفع: 4-6 رافعات متزامنة كهربائياً. يقوم بضبط ارتفاع مركز الأنبوب كهربائيًا للتكيف مع أعمال تجليف الأنابيب بأقطار مختلفة.
مادة الأسطوانة: فولاذ كربوني مع طلاء بولي يوريثين عالي القوة، بكرات على شكل حرف V
طول الخط: 3 م (قابل للتخصيص، باستثناء القضبان السفلية)
طريقة النقل: النقل الكهربائي
سرعة النقل: 2-20 م/دقيقة
تنظيم السرعة: التحكم في السرعة بدون خطوات VFD
نظام التحكم: جهاز تحكم عن بعد لاسلكي
نظام الرفع: 4-6 رافعات متزامنة كهربائياً. تعديل كهربائي لارتفاع مركز الأنبوب لاستيعاب تجليف الأنابيب بأقطار مختلفة
تحول الأنابيب التلقائي: يدعم الميل على طرفي الأنبوب
اضبط ارتفاع الحامل يدويًا ليتوافق مع مركز الماكينة
تحرك يدويًا للأمام والخلف لضبط موضع دعم الأنابيب الفولاذية

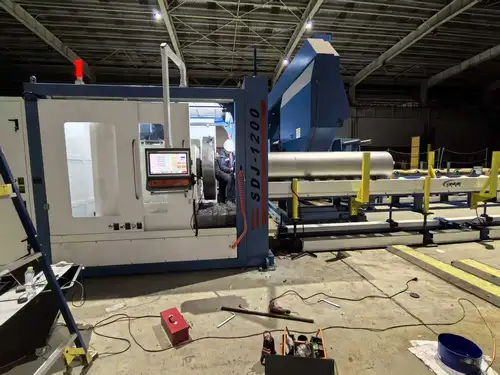

ج: إطار أنبوب آلة التجليف CNC مصنوع من مادة سميكة مع لحام دقيق، ويتميز بهيكل مستقر ومقاومة قوية للصدمات. توفر قاعدتها المصنوعة من الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل والتآكل، وحماية فائقة وعمر خدمة طويل.
ج: يعتمد الجسم الرئيسي عملية صب متكاملة لضمان دقة تصنيع عالية وصلابة هيكلية قوية. إنها مُجهزة بهيكل تثبيت بـ 8 فك، والذي يوفر منطقة اتصال كبيرة وتثبيتًا ثابتًا لمنع تشوه الأنابيب ذات الجدران الرقيقة أثناء التشغيل الآلي بشكل فعال.
ج: إنه يعتمد محركًا خلفيًا ويزيل المحرك الأمامي التقليدي بالإضافة إلى هيكل حلقة الانزلاق لتقليل معدلات الفشل وضمان النقل المستقر وتقليل وقت التوقف عن الصيانة.
ج: يتيح التصميم المركزي ثنائي الارتباط التلقائي إمكانية المحاذاة السريعة والسهلة. لن يؤثر هيكل إزالة الخبث الخلفي المستقل على دقة المعالجة ويسمح بالتنظيف والصيانة الأسهل.
عنوان
منطقة بانشانغ دالونغسي الصناعية، مدينة ليوجيا، منطقة ووجين، مدينة تشانغتشو، مقاطعة جيانغسو، الصين
هاتف
بريد إلكتروني
