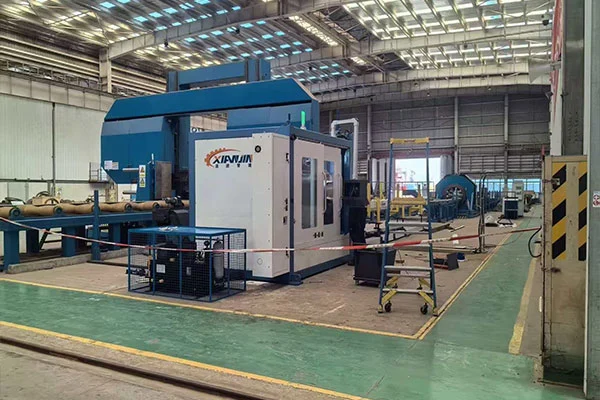

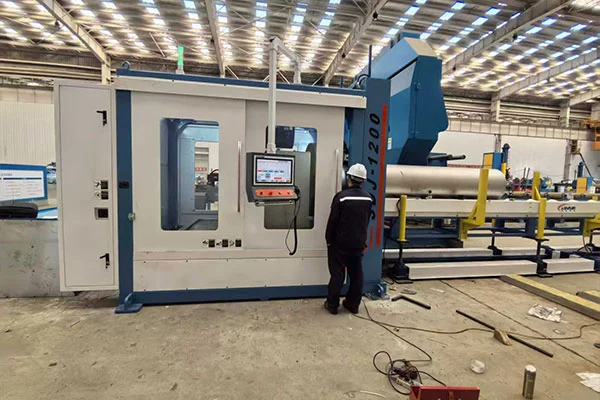

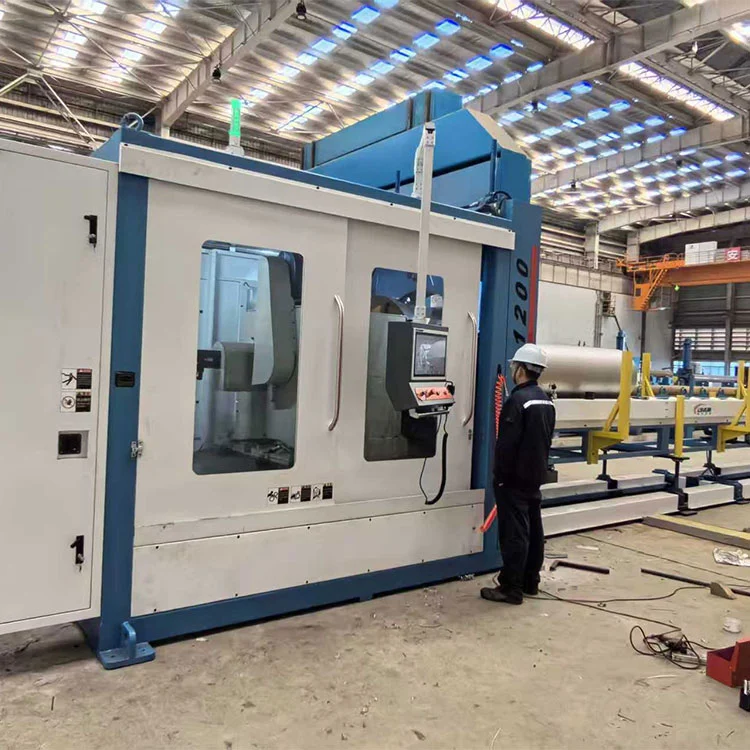

إن آلة تشليف الكوع CNC عبارة عن ترقية ذكية متطورة لآلات تشطيب الحواف من نوع المنصة. تم تصميمها خصيصًا لتصنيع الأنابيب ذات الأشكال الخاصة ذات الدقة العالية، فهي تتميز بأربع مزايا أساسية: التحكم الدقيق، الذكاء عالي الكفاءة، التوافق الواسع والسلامة القوية. من خلال تقديم دقة تبلغ ±0.1°/0.1 مم، فإنها تحقق تثبيتًا آمنًا ومعالجة خالية من التشوه للمرفقين Φ50 1500mm (R=1.5Dr) و10 قطع عمل جدارية رفيعة/سميكة 10 150 مم.

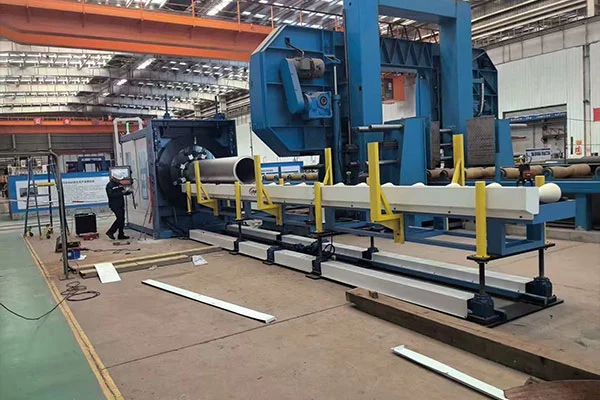

تتميز آلة تجليف الكوع CNC بنظام CNC ومحركات مؤازرة عالية الدقة، مما يوفر دقة تصنيع تبلغ ±0.1°/0.1 مم. التحكم الرقمي الكامل في المعلمات يزيل الأخطاء التي يسببها الإنسان ويضمن دقة موحدة في إنتاج الدفعات. إنها تنتج مقاطع مشطوفة ممتازة تلبي متطلبات اللحام عالية الجودة بشكل مباشر، بدون طحن ثانوي وبدون إعادة صياغة.
تعمل برامج الماكرو CNC المخصصة على تمكين استدعاء المعلمات بنقرة واحدة والانتقال السريع للحواف مع مسارات أدوات انحراف صفرية. ليست هناك حاجة إلى البرمجة المتكررة أو التصحيح. تعمل عملية التشغيل سهلة الاستخدام على تعزيز الإنتاجية والإنتاجية للأنابيب ذات الأشكال الخاصة، وتقصير فترات الإنتاج، وتناسب الإنتاج بكميات كبيرة.
يدعم الحواف المشطوبة من النوع V، وDouble V، وU، وUV، وI، التي تغطي التجويف الداخلي، والمشطوف الخارجي، والسطح المسطح، وتصنيع التجويف الداخلي المخروطي. نطاق المعالجة: قطر الأنبوب Φ50 1500 مم (R=1.5Dr)، سمك الجدار 10150 مم. يعمل مع الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المقاوم للصدأ، والفولاذ ذي درجة الحرارة المنخفضة، والمزيد لتطبيقات متعددة الاستخدامات في ظروف العمل.

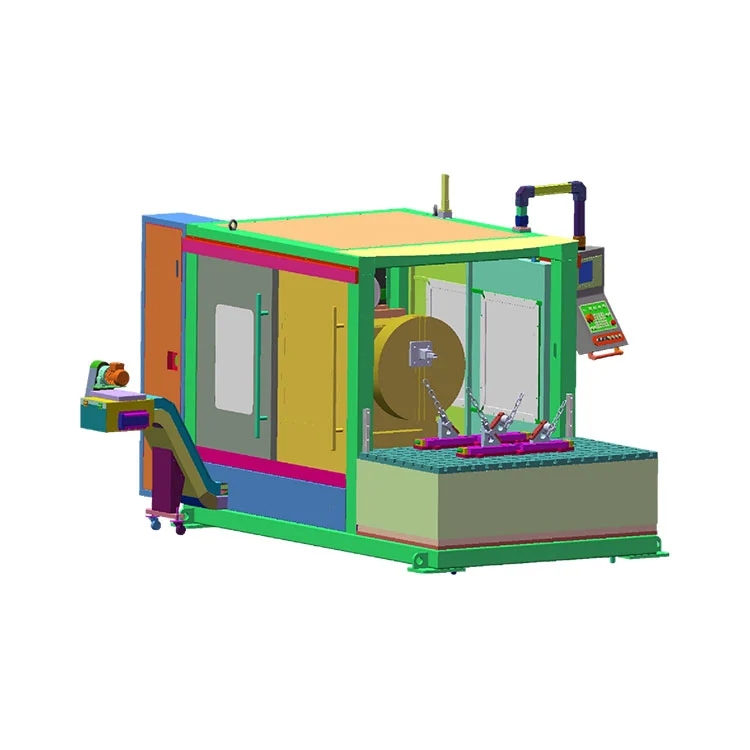

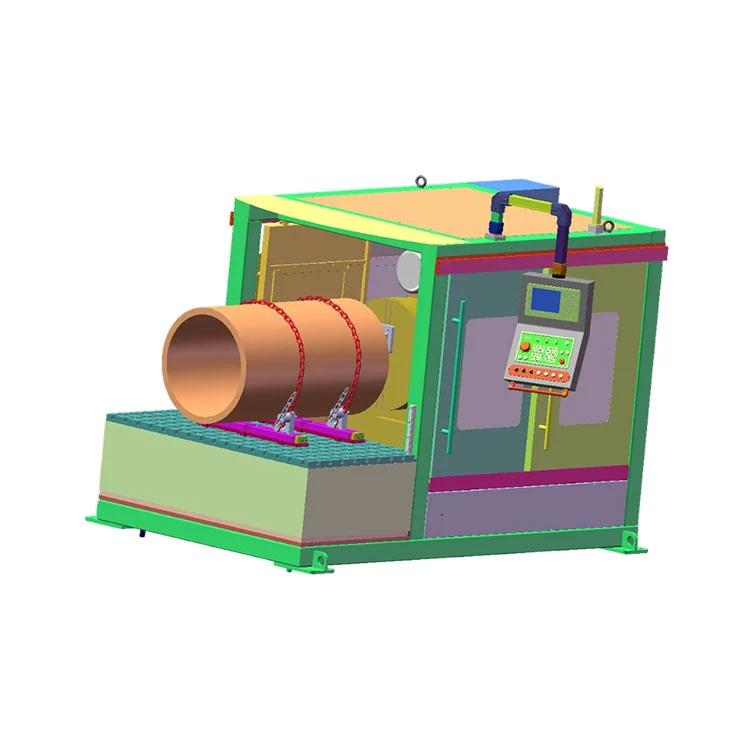

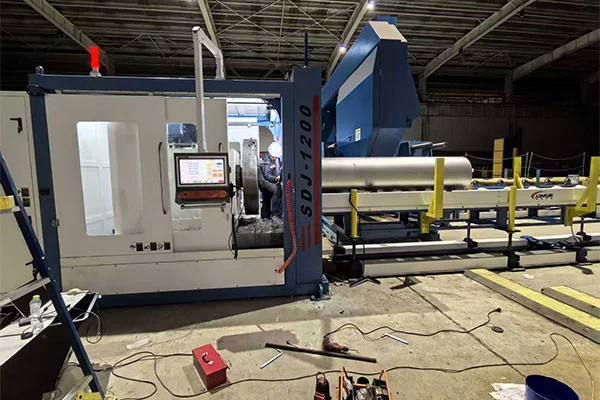

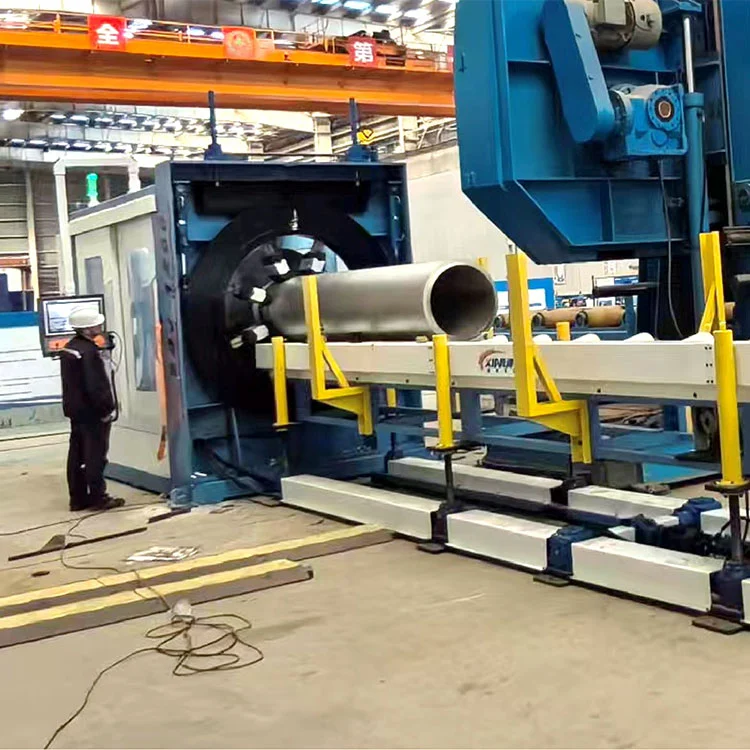

يوفر الإطار المصنوع من الحديد الزهر عالي القوة أحادي الكتلة صلابة قوية ومقاومة رائعة للصدمات. يضمن التثبيت القياسي للسلسلة بالإضافة إلى قاعدة V ذاتية الضبط عدم الاهتزاز، والقطع عالي التحمل بدون تشوه. تدعم الحماية الكاملة للإطار ونظام إزالة خبث سلسلة اللوحة الخلفية الإنتاج الضخم الآمن والمستقر للأحمال الثقيلة على المدى الطويل.

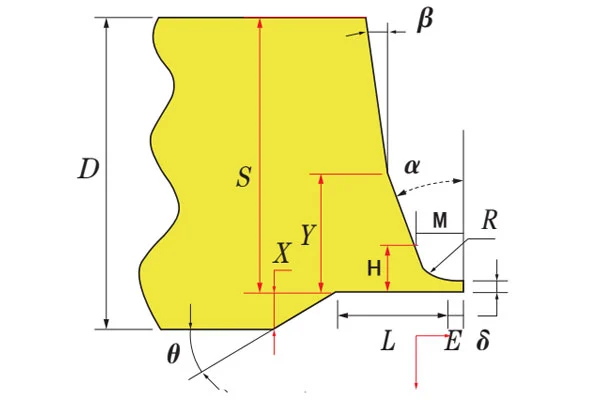

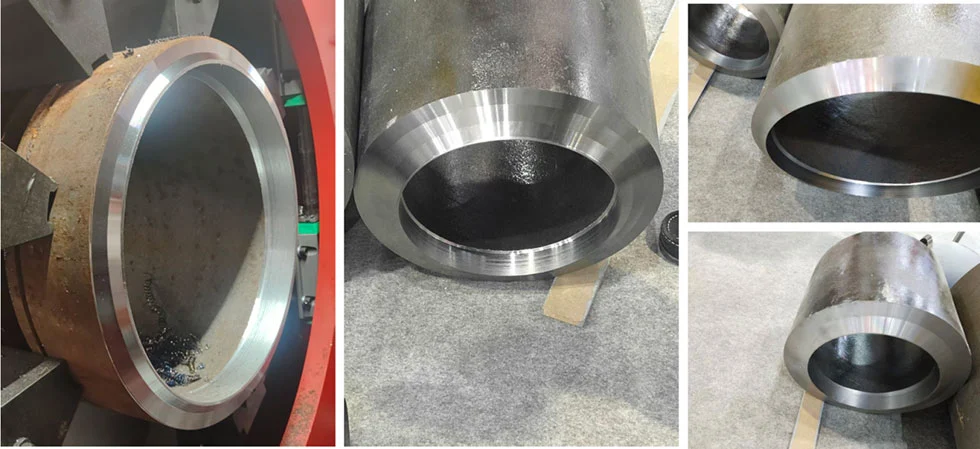

مشطوف من نوع الأشعة فوق البنفسجية

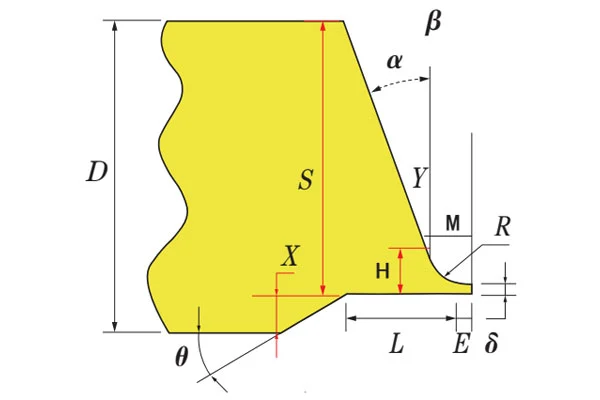

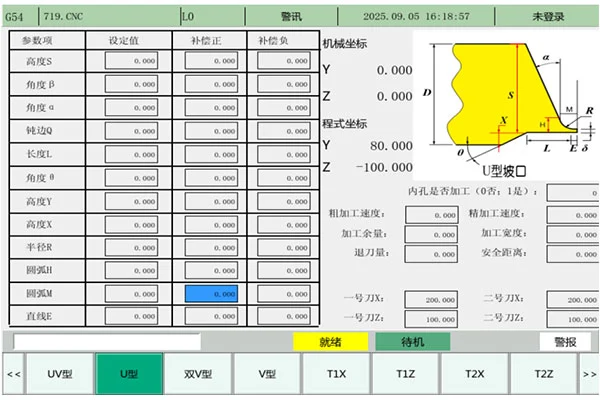

مشطوف من النوع U

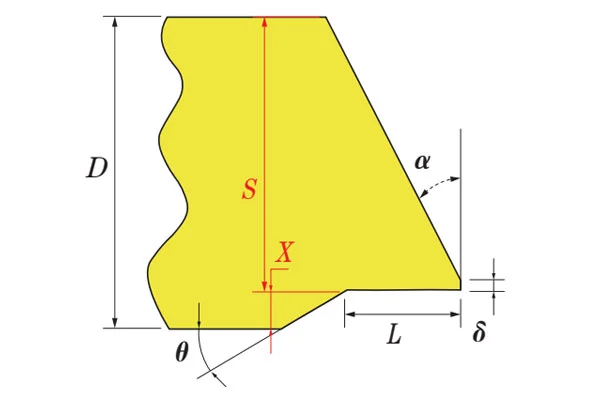

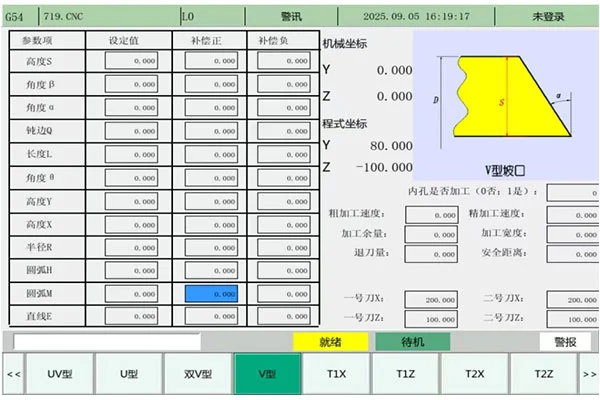

مشطوف من النوع V

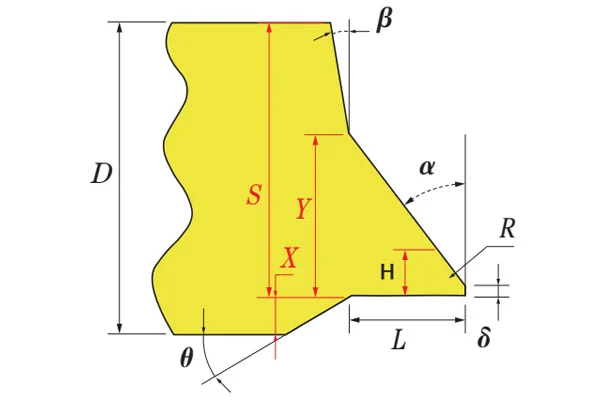

شطبة مزدوجة على شكل حرف V
يمكن تخصيص أنواع شطبة أخرى عند الطلب.
مقدمة المنتج

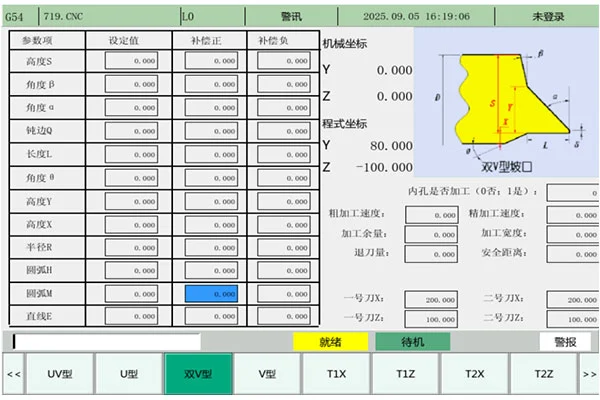

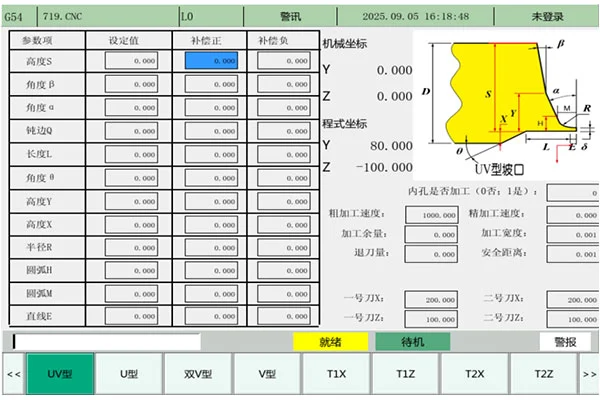

1. آلة تجليف الكوع CNC مجهزة بشاشة عرض LCD عالية الوضوح
2. قم بتعيين المعلمات لجمع البيانات المتغيرة، وحفظها في ذاكرة النظام أو بطاقة SD. يمكن أيضًا تخزين البيانات وتحليلها وفحصها عبر Ethernet أو USB.
3. التحكم في ناقل EtherCAT / MIII للحصول على أداء فائق في الوقت الحقيقي وسهولة الصيانة.
4. تم تمكين إنترنت الأشياء لمعالجة الوصول إلى البيانات في الوقت الفعلي والإدارة المريحة.
5. وحدات برامج التطبيقات القابلة للتوسيع؛ إضافة المكونات الإضافية المطلوبة حسب احتياجات العملاء.
6. ذاكرة وصول عشوائي (RAM) سعة 2 جيجابايت + مساحة تخزين سعة 8 جيجابايت لسرعة تنفيذ ممتازة.
7. تم تصنيعه حول الدقة العالية والكفاءة العالية والمرونة الكبيرة، ويقدم المنتج أداءً متميزًا لتطبيقات متنوعة.
مقدمة المنتج
1. واجهة الإدخال: تستقبل الإشارات من لوحة المفاتيح وأجهزة الاستشعار وبرامج NC. يدعم USB والمنفذ التسلسلي والإيثرنت للاتصال بأجهزة متعددة ونقل البيانات.
2. واجهة الإخراج: ترسل إشارات التحكم إلى المحركات وصمامات الملف اللولبي ومؤشرات للتحكم في حركة الماكينة وحالتها. يتطابق تنسيق الإشارة مع المشغلات لضمان التنفيذ الموثوق.
3. وحدة العرض: شاشة LCD / تعمل باللمس لبرامج HMI وNC والمعلمات وحالة الماكينة وشاشة التنبيه لسهولة التشغيل والمراقبة.
4. الاتصال: يتصل بالكمبيوتر المضيف للمراقبة عن بعد، ونقل البرامج وترقية النظام؛ يدعم الشبكات السلكية متعددة الأجهزة للتعاون والإدارة المركزية.
5. توفر وحدة المعالجة المركزية المتقدمة متعددة النواة ومنصة درجة الحوسبة الفائقة تشغيلًا سلسًا للغاية.
6. يضمن التخزين بسعة 2 جيجابايت تنفيذًا مستقرًا للبرنامج لمختلف المهام.
7. تصميم عالي مضاد للتداخل، اجتاز اختبار 4.5KV EFT وشهادة CE.
| خط أنابيب شيانجين | مقابل | المنافسون المحليون |
| اعتماد محرك مؤازر مثبت في الخلف للتغذية والسحب، مما يوفر كفاءة معالجة عالية أعلى بمقدار 1-2 مرات من المنافسين مع أداء أكثر استقرارًا. | آلية التغذية | المحرك المثبت في الأمام: التراجع البطيء للأداة يؤدي إلى انخفاض الكفاءة؛ تعاني حلقات الانزلاق الخلفية من معدلات فشل عالية. |
| تعتمد آلية تغذية عمود الأداة تصميمًا صلبًا، مما يحقق دقة تبلغ ±0.1. | آلية التغذية | تعتمد بعض الشركات المصنعة وصلات السكك الحديدية الخطية بدقة تتراوح من 0.5 إلى 2 مم. |
| حماية مغلقة بالكامل للماكينة لتعزيز السلامة التشغيلية. | حارس السلامة | تتسبب الحماية شبه الأمامية في تطاير رقائق معدنية. |
| يوفر نقل التروس جنبًا إلى جنب مع التحكم في سرعة التردد المتغير للمغزل عزمًا أكبر. | الإسكان المغزل | يتوفر فقط التحكم في سرعة التردد المتغير للمغزل، مما يؤدي إلى عزم دوران منخفض للتصنيع منخفض السرعة. |
| يتيح محرك التغذية عالي الطاقة بقدرة 2.3 كيلووات قدرة معالجة مضاعفة مقارنة بالمنتجات النظيرة. | آلية التغذية | يوفر المحرك المثبت في الأمام منخفض الطاقة سرعة سير منخفضة في وضع الخمول. |
| جميع التروس الموجودة داخل صندوق التروس مؤرضة. | الإسكان المغزل | تستخدم بعض الشركات المصنعة التروس المسطحة مباشرة، مما يولد ضوضاء شديدة. |
| الوحدة الرئيسية هي هيكل الصب المتكامل. تم اعتماد القضبان الصلبة للمجموعة الكاملة، مما يضمن صلابة ممتازة للمعدات. | الوحدة الرئيسية | يتم استخدام القضبان الخطية من قبل بعض المنافسين. |
باختصار، إن الكفاءة الإجمالية لآلة تجليف الكوع CNC أعلى بمقدار 1 2 مرة من المنافسين المماثلين، مع دقة معالجة أعلى بمقدار 5 10 مرات.
| نموذج | إس دي إن-400 | إس دي إن-600 | إس دي إن-800 | إس دي إن-1200 | إس دي إن-1500 | ||||
| نطاق المعالجة | Φ30-Φ457 | Φ80-Φ630 | Φ200-Φ830 | Φ300-Φ1200 | Φ500-Φ1500 | ||||
| معالجة سمك الجدار | 3-100 ملم | 3-120 ملم | 3-150 ملم | 3-200 ملم | 3-200 ملم | ||||
| نوع مشطوف | الأنواع V، وDouble-V، وU، وUV، وI، وما إلى ذلك (الأنواع المائلة الأخرى اختيارية عند الطلب) | ||||||||
| وضع لقط | لقط سلسلة قياسي (قاعدتا دعم قابلتان للتعديل كتكوين قياسي) | ||||||||
| نظام التحكم | تايوان Yida (أنظمة التحكم الأخرى اختيارية) | ||||||||
| مواد المعالجة المناسبة | الفولاذ الكربوني، سبائك الصلب، الفولاذ المقاوم للصدأ، الفولاذ ذو درجة الحرارة المنخفضة، إلخ. | ||||||||
| قوة المحرك الرئيسي | 4 كيلو واط | 7.5 كيلو واط | 7.5 كيلو واط | 18.5 كيلو واط | 4 كيلو واط | ||||
| سرعة التغذية | التحكم المؤازر (قابل للتعديل) | ||||||||
| قوة المحرك المؤازر على المحور X | 2.3 كيلو واط | ||||||||
| قوة المحرك المؤازر على المحور Y | 2.3 كيلو واط | ||||||||
| نوع حماية الوحدة الرئيسية | حماية الإطار المتكاملة | ||||||||
| نوع إزالة الشريحة | نظام إزالة رقاقة سلسلة اللوحة الخلفية (قياسي) | ||||||||
| قوة المحرك الهيدروليكي | 2.2 / 5 (اختياري) | ||||||||
| وضع قفل المحور لأعلى ولأسفل ولليسار ولليمين | يدوي / تلقائي (اختياري) | ||||||||
| حجم الشاشة | 15 بوصة، 19 بوصة (اختياري) | ||||||||
| إضاءة الوحدة الرئيسية | متاح (الإضاءة الحمراء) | ||||||||
| دقة إعادة تحديد موضع المحور السيني | ±0.1 | ||||||||
| دقة إعادة تحديد موضع المحور Y | ±0.1 | ||||||||
| وضع نقل المحرك الرئيسي | حزام على شكل حرف V عالي التحمل | ||||||||
| عمق ممل | ≥150 مم (حامل الأدوات القياسي: 100) | ||||||||
| سرعة رأس المغزل والقاطع | 20-200 دورة في الدقيقة (تنظيم السرعة بدون خطوات، التحكم في سرعة التردد المتغير للمغزل) |
||||||||
| نوع الأداة | إدراجات CNC القياسية | ||||||||
| نوع حامل الأداة | أداة تحويل ذات رأس مزدوج (أداة واحدة تكمل المعالجة المخروطية الخارجية والداخلية) | ||||||||
| نطاق رفع المنصة | 0-250 ملم | 0-300 ملم | 0-350 ملم | 0-400 ملم | 0-400 ملم | ||||
| أبعاد المنصة الثابتة | 1500X1000mm (منصة من الحديد الزهر عالية القوة) |
1800X1000mm (منصة من الحديد الزهر عالية القوة) |
2000X1000mm (منصة من الحديد الزهر عالية القوة) |
2200 × 1000 ملم (منصة من الحديد الزهر عالية القوة) |
2200 × 1000 ملم (منصة من الحديد الزهر عالية القوة) |
||||
| نوع الوحدة الرئيسية | صب متكامل | ||||||||
| البعد الشامل | |||||||||
| وزن المعدات | |||||||||
ج: إن آلة تجليف الكوع CNC تغطي أقطار الأنابيب Φ50 1500 مم (R = 1.5Dr) وسمك الجدار من 10 150 مم. إنه يوفر تثبيتًا آمنًا وخاليًا من التشوه للمرفقين والجدار السميك وأنابيب الجدار الرقيقة.

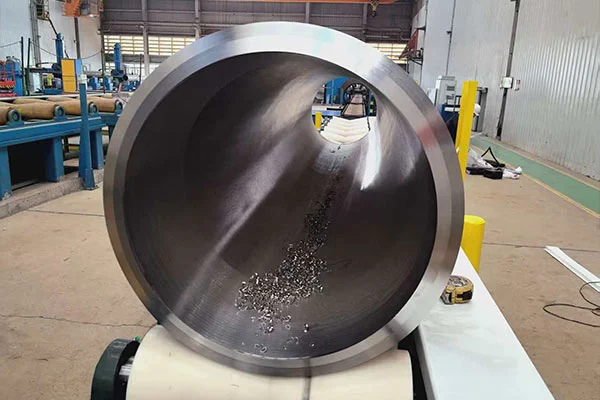

ج: إنه يتيح التبديل بنقرة واحدة بين الحواف المشطوبة من النوع V وDouble V وU. تسمح برامج الماكرو CNC المطورة داخليًا باستدعاء المعلمات بسرعة لإجراء انتقالات سلسة ومسارات دقيقة للأدوات. نظرًا لأنه قادر على التجويف الداخلي والشطبة الخارجية وغيرها من الآلات متعددة العمليات، فهو يزيل البرمجة المتكررة وتصحيح الأخطاء لتوفير حواف مخصصة للمكونات ذات الشكل الخاص.

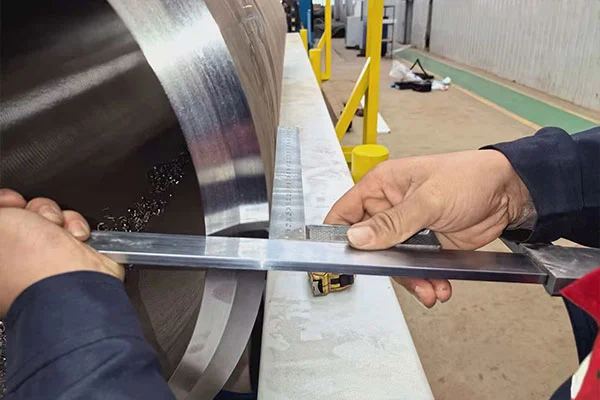

ج: تصل دقة المعالجة إلى ±0.1°/0.1 مم. تعمل المعلمات المعدة مسبقًا رقميًا للزاوية المائلة والعمق وسرعة القطع على إزالة أخطاء التشغيل البشرية وتضمن جودة موحدة ومستقرة خلال إنتاج الدُفعات.

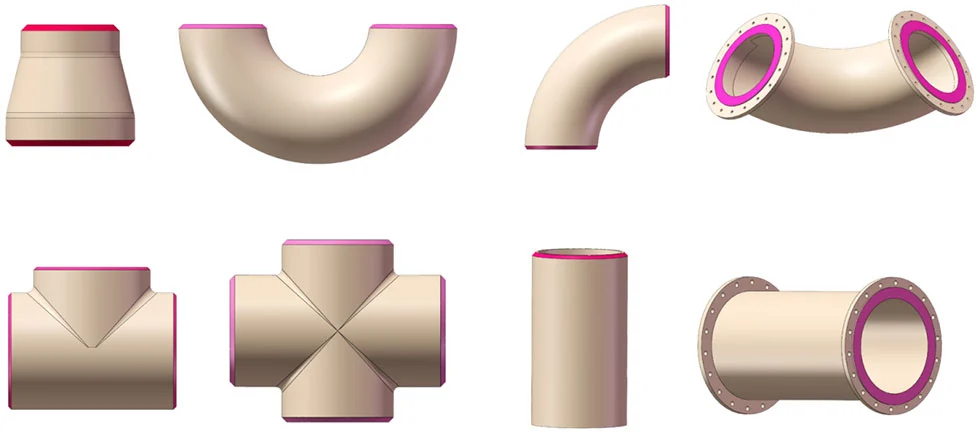

ج: مصمم لمشاريع خطوط الأنابيب المتطورة بما في ذلك قطاعات النفط والغاز والكيماويات والطاقة النووية. إنها تقوم بتصنيع الأكواع والمحملات والمخفضات والتقاطعات، وتجمع بين قطع الأحمال الثقيلة لقطع العمل ذات الجدران السميكة، والقدرة على التكيف المرن للأجزاء ذات الأشكال الفردية ونتائج إنتاج دفعة متسقة.
• فترة الضمان المجانية:12 شهرًا من تاريخ قبول المعدات.
• الخدمات ضمن الضمان:يجب توفير الاستشارة الفنية والإصلاح مجانًا في حالة تعطل المعدات أو تلفها. الرد على الاستفسارات: الرد عبر الهاتف خلال ساعتين، والرد الكتابي خلال 8 ساعات. إذا كانت الخدمة في الموقع مطلوبة، فسيتم إرسال مهندسين ذوي خبرة في غضون 24 ساعة للمواقع التي تقع ضمن نطاق 800 كيلومتر، أو خلال 48 ساعة للمواقع التي تزيد عن 800 كيلومتر. يجب أن يبقى المهندسون في الموقع حتى يتم تصحيح الخطأ وتحقيق رضا العملاء.
• الخدمات بعد انتهاء الضمان:الرد الهاتفي خلال ساعتين من استلام طلب الخدمة. إذا لم يكن من الممكن حل العطل عبر التوجيه الهاتفي، فسيتم إرسال المهندسين خلال 24 ساعة (ضمن 800 كيلومتر) أو 48 ساعة (أكثر من 800 كيلومتر) لتقديم المساعدة في الإصلاح في الموقع.
• تلتزم الشركة بفلسفة الخدمة والتزام خدمة دعم التشغيل لحل مشكلات ما بعد البيع بسرعة وكفاءة.
