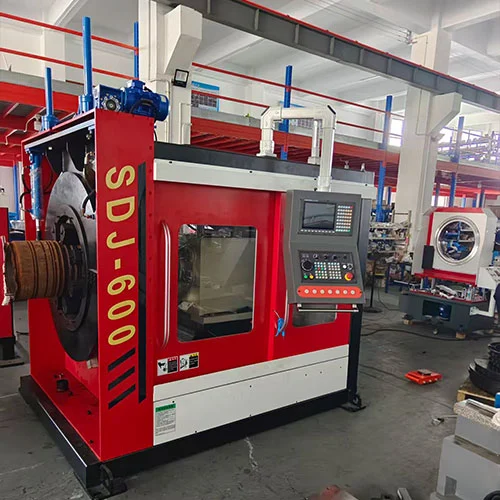

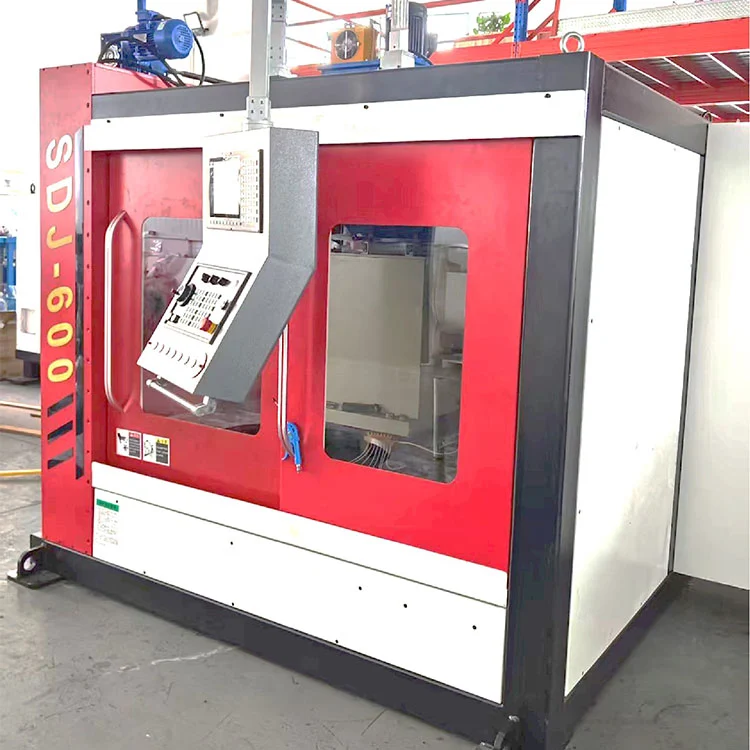

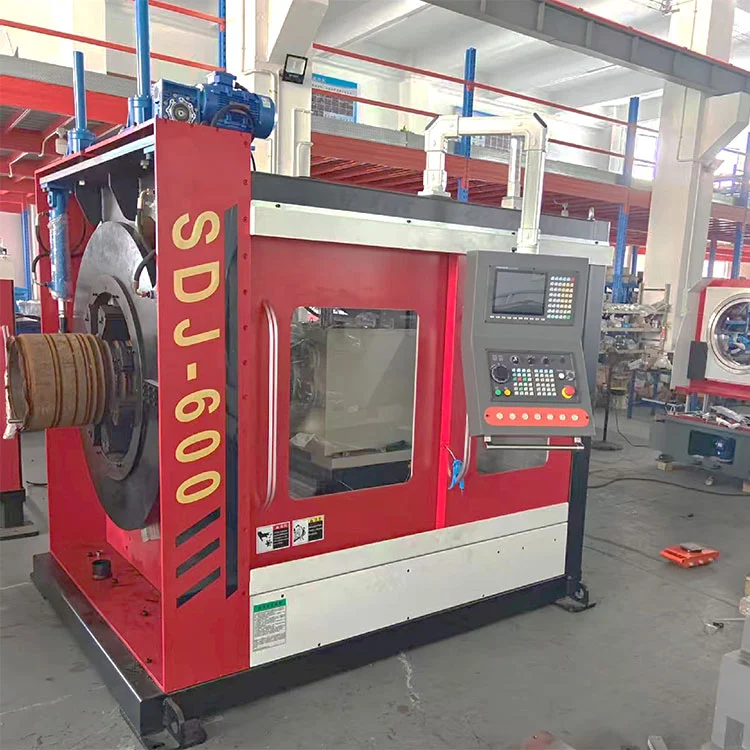

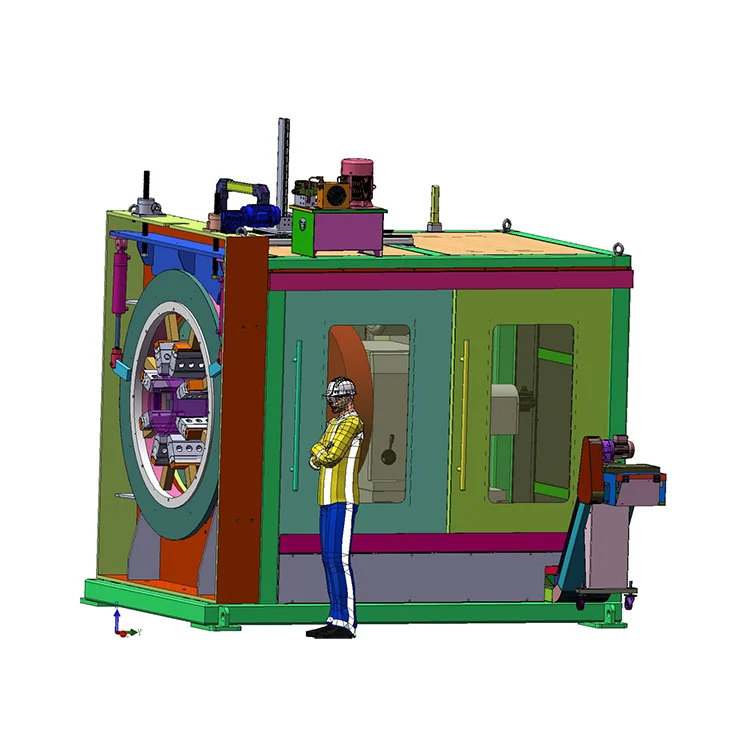

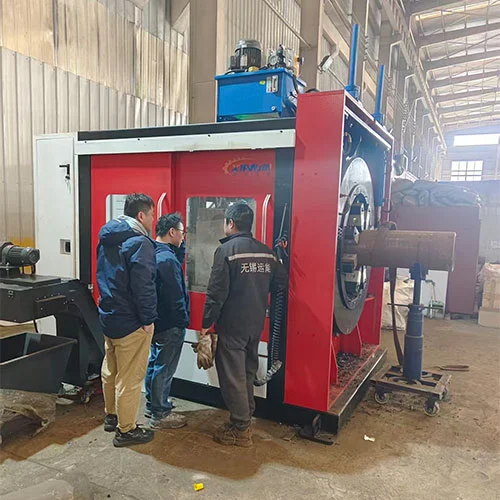

إن آلة تجليف الوجه النهائي CNC عبارة عن وحدة معالجة أنابيب دقيقة وعالية السرعة. إنه يتميز بنظام التثبيت الدوار بالكامة المطور داخليًا وعملية القطع الدوارة المبتكرة، بالإضافة إلى نظام تحكم سهل الاستخدام. يتفوق هذا الطراز على المعدات البديلة، فهو يتميز بالكفاءة العالية والحفاظ على الطاقة والصداقة للبيئة وسهولة التشغيل. إنه مثالي بشكل خاص للمواد التي يصعب تصنيعها مثلالفولاذ المقاوم للصدأ والفولاذ عالي القوة.

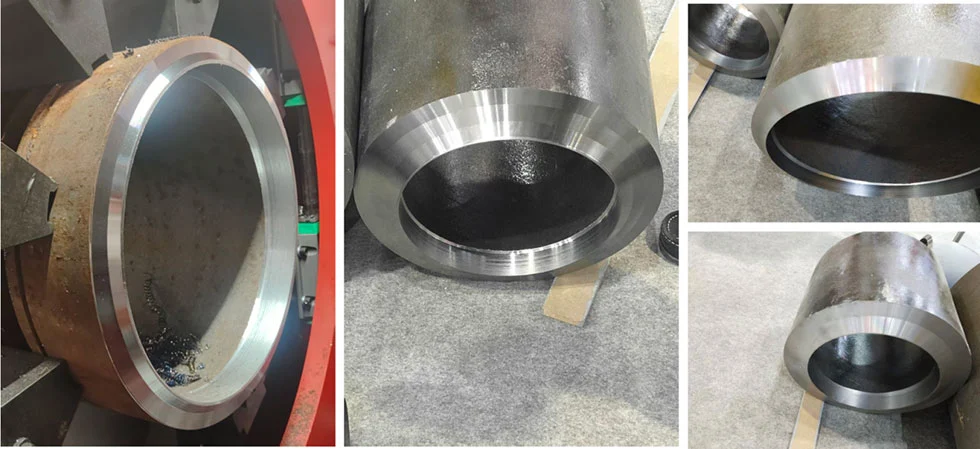

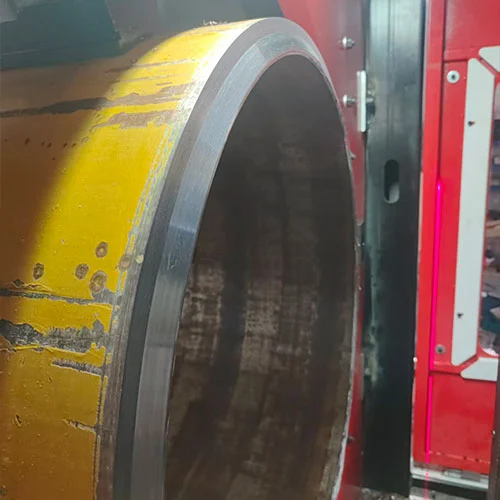

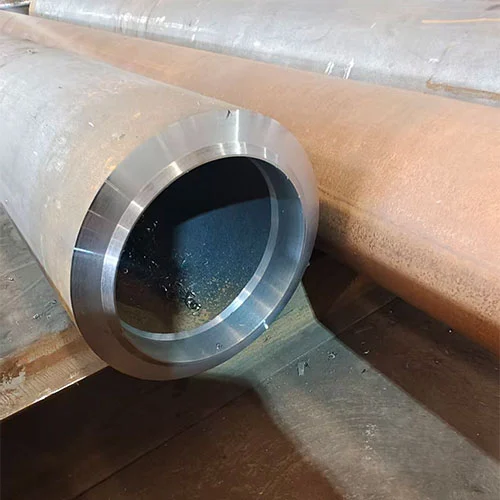

آلة القطع والميلاة الكل في واحد تعتمد القطع البارد الدوار. تكون القطع خالية من النتوءات والتشويه مع نهايات متعامدة تمامًا وجاهزة للحام المباشر. يمكن تحقيق زوايا مائلة مختلفة عن طريق تغيير القواطع لتحقيق كفاءة معالجة عالية.

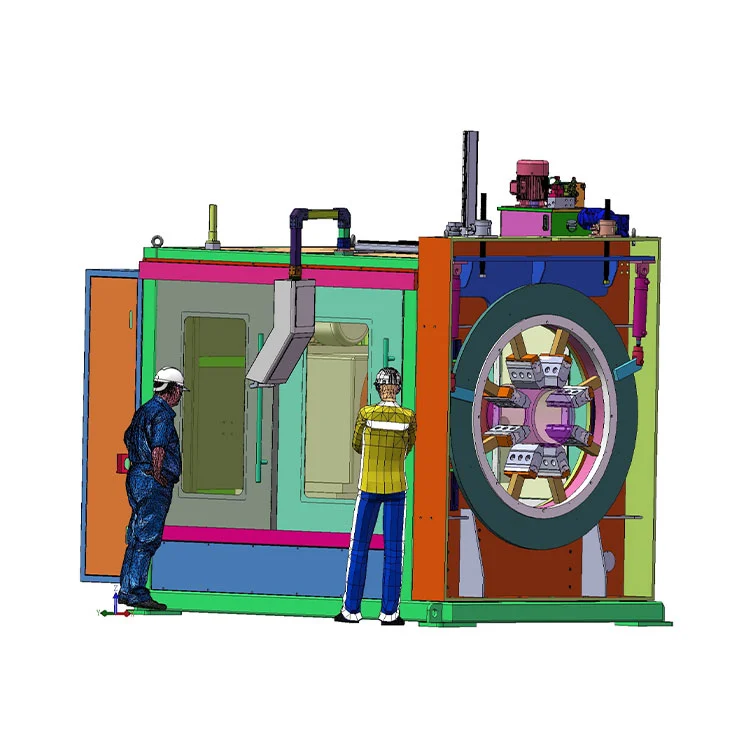

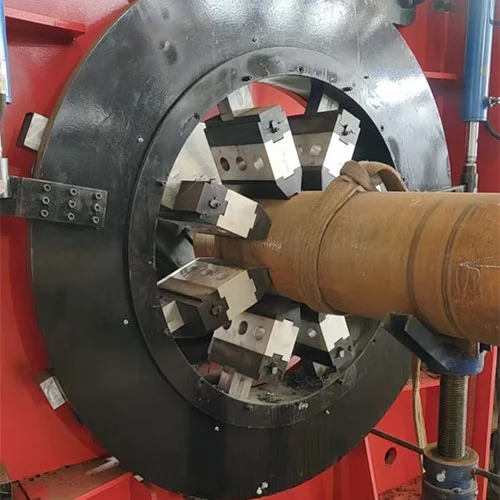

يمنع نظام التثبيت الدوار للكامة المطوَّر ذاتيًا تشوه الأنبوب من خلال التثبيت المحيطي متعدد النقاط. تتيح الوحدة الرئيسية القابلة للرفع تعديلًا مرنًا لارتفاع المركز ليناسب أقطار الأنابيب المختلفة.
يعمل لالكربون الصلب والفولاذ المقاوم للصدأ وسبائك الصلبمناسبة بشكل خاص للمواد التي يصعب تصنيعها مثل الفولاذ المقاوم للصدأ والفولاذ عالي القوة. إنها تقوم بقطع وشطف الوجه النهائي والوسطى للأنابيب البترولية والأدوية وبناء السفن والطاقة وغيرها من الصناعات.
آلة تجليف الوجه النهائي CNC مزودة بمحرك متغير التردد ولوحة تحكم سهلة الاستخدام للتشغيل البسيط. فهو يقلل من كثافة اليد العاملة وتكاليف العمالة، ويتوافق مع مفاهيم انخفاض الكربون وحماية البيئة.

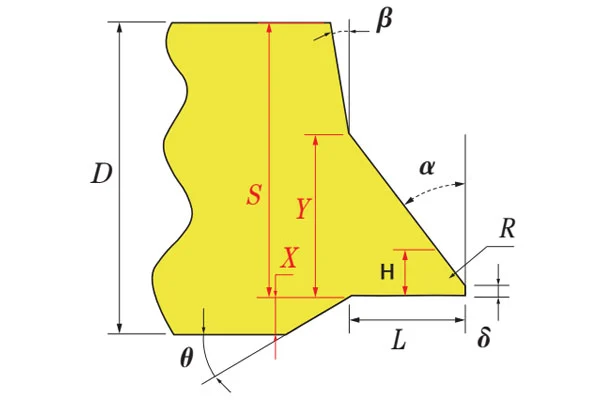

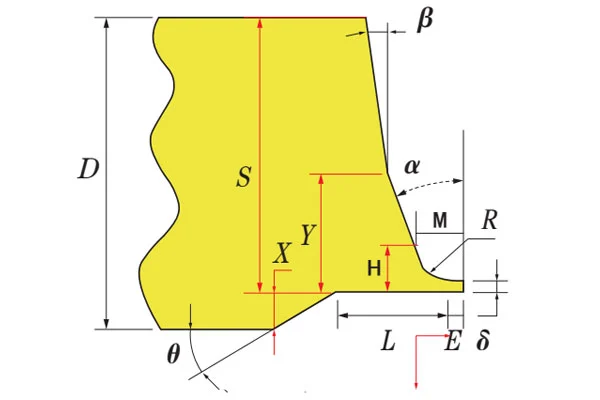

مشطوف من نوع الأشعة فوق البنفسجية

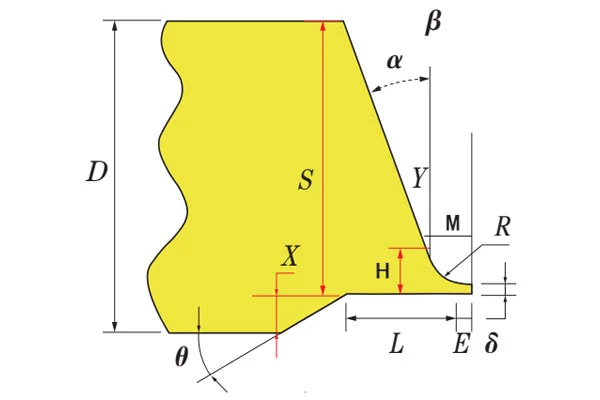

مشطوف من النوع U

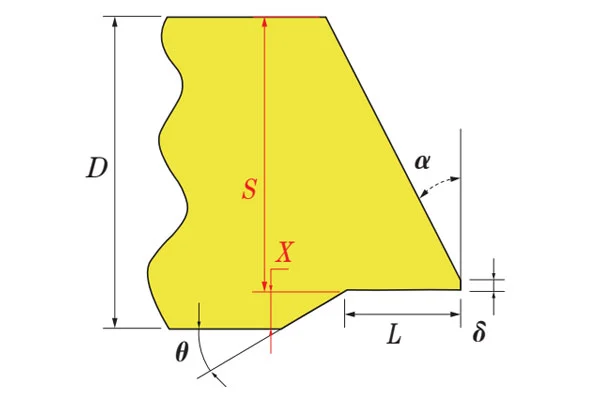

مشطوف من النوع V
شطبة مزدوجة على شكل حرف V
يمكن تخصيص أنواع شطبة أخرى عند الطلب.
مقدمة المنتج

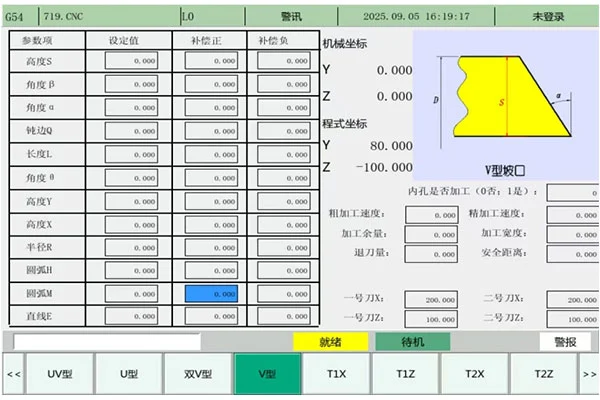

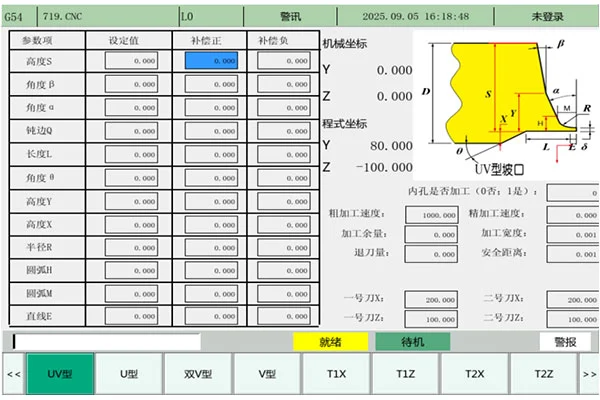

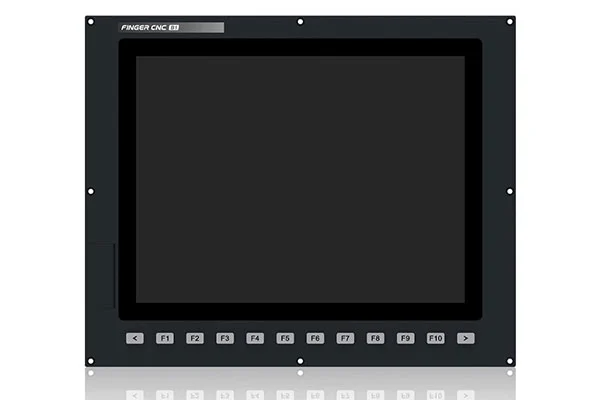

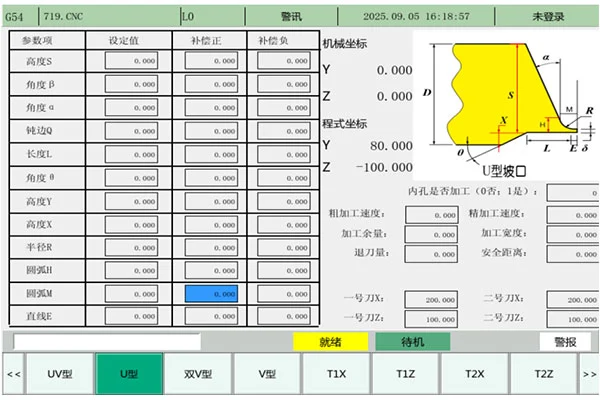

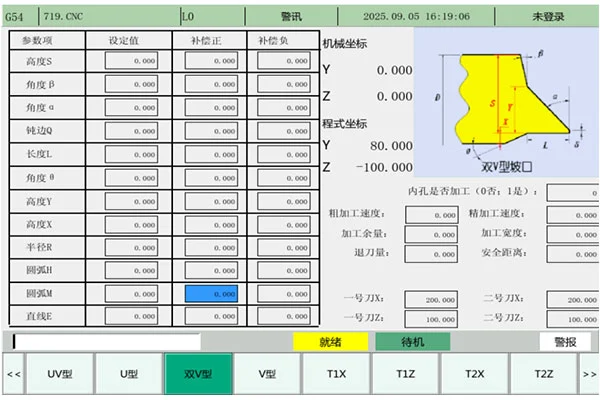

1. آلة تجليف الوجه النهائي CNC مجهزة بشاشة عرض LCD عالية الوضوح
2. قم بتعيين المعلمات لجمع البيانات المتغيرة، وحفظها في ذاكرة النظام أو بطاقة SD. يمكن أيضًا تخزين البيانات وتحليلها وفحصها عبر Ethernet أو USB.
3. التحكم في ناقل EtherCAT / MIII للحصول على أداء فائق في الوقت الحقيقي وسهولة الصيانة.
4. تم تمكين إنترنت الأشياء للوصول إلى البيانات المعالجة في الوقت الفعلي والإدارة المريحة.
5. وحدات برامج التطبيقات القابلة للتوسيع؛ إضافة وحدات البرنامج المساعد المطلوبة حسب احتياجات العملاء.
6. ذاكرة وصول عشوائي (RAM) سعة 2 جيجابايت + مساحة تخزين سعة 8 جيجابايت لسرعة تنفيذ ممتازة.
7. تم تصنيعه حول الدقة العالية والكفاءة العالية والمرونة الكبيرة، ويقدم المنتج أداءً متميزًا لتطبيقات متنوعة.

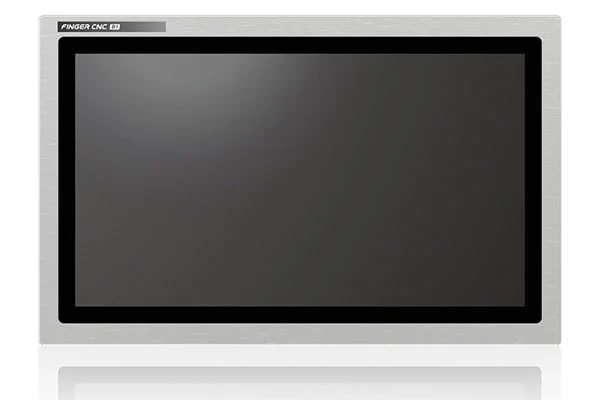

مقدمة المنتج
1. واجهة الإدخال: تستقبل الإشارات من لوحة المفاتيح وأجهزة الاستشعار وبرامج NC. يدعم USB والمنفذ التسلسلي وإيثرنت للاتصال بأجهزة متعددة ونقل البيانات.
2. واجهة الإخراج: ترسل إشارات التحكم إلى المحركات وصمامات الملف اللولبي ومؤشرات للتحكم في حركة الماكينة وحالتها. يتطابق تنسيق الإشارة مع المشغلات لضمان التنفيذ الموثوق.
3. وحدة العرض: شاشة LCD / تعمل باللمس لبرامج HMI وNC والمعلمات وحالة الماكينة وشاشة التنبيه لسهولة التشغيل والمراقبة.
4. الاتصال: يتصل بالكمبيوتر المضيف للمراقبة عن بعد، ونقل البرامج وترقية النظام؛ يدعم الشبكات السلكية متعددة الأجهزة للتعاون والإدارة المركزية.
5. توفر وحدة المعالجة المركزية المتقدمة متعددة النواة ومنصة الحوسبة الفائقة عملية فائقة السلاسة.
6. يضمن التخزين بسعة 2 جيجابايت تنفيذًا مستقرًا للبرنامج لمختلف المهام.
7. تصميم عالي مضاد للتداخل، اجتاز اختبار 4.5KV EFT وشهادة CE.
المعلمات الفنية لآلة شطف الوجه باستخدام الحاسب الآلي
| نموذج | إس دي جي-400 | إس دي جي-600 | إس دي جي-800 | إس دي جي-1200 | إس دي جي-1500 |
| نطاق التصنيع | Φ30-Φ457 | Φ80-Φ630 | Φ200-Φ830 | Φ300-Φ1200 | Φ500-Φ1500 |
| سمك الجدار القابل للتشكيل | 3-100 ملم | 3-120 ملم | 3-150 ملم | 3-200 ملم | 3-200 ملم |
| أنواع شطبة | الأنواع V، وDouble-V، وU، وUV، وI، وما إلى ذلك (الأشكال المائلة الأخرى اختيارية) | ||||
| طريقة لقط | لقط هيدروليكي متعدد الفك (إمساك متزامن بـ 8 فك) | ||||
| نظام التحكم | Yida، تايوان (أنظمة التحكم الأخرى اختيارية) | ||||
| مواد الشغل المناسبة | الفولاذ الكربوني، سبائك الصلب، الفولاذ المقاوم للصدأ، الفولاذ ذو درجة الحرارة المنخفضة، إلخ. | ||||
| قوة المحرك الرئيسي | 4 كيلو واط | 7.5 كيلو واط | 7.5 كيلو واط | 18.5 كيلو واط | 4 كيلو واط |
| سرعة التغذية | التحكم المؤازر (قابل للتعديل) | ||||
| قوة المحرك المؤازر على المحور X | 2.3 كيلو واط | ||||
| قوة المحرك المؤازر على المحور Y | 2.3 كيلو واط | ||||
| فئة حماية الوحدة الرئيسية | حماية الإطار المتكاملة | ||||
| نوع إزالة الشريحة | نظام إزالة رقاقة لوحة السلسلة الخلفية (قياسي) | ||||
| قوة المحرك الهيدروليكي | 2.2 / 5 (اختياري) | ||||
| أعلى/أسفل/يسار/يمين طريقة قفل المحور | يدوي / تلقائي (اختياري) | ||||
| حجم الشاشة | 15 بوصة، 19 بوصة (اختياري) | ||||
| إضاءة الوحدة الرئيسية | متاح (الإضاءة الحمراء) | ||||
| دقة إعادة تحديد موضع المحور السيني | ±0.1 | ||||
| دقة إعادة تحديد موضع المحور Y | ±0.1 | ||||
| وضع نقل المحرك الرئيسي | حزام على شكل حرف V عالي التحمل | ||||
| عمق ممل | ≥150 مم (حامل الأدوات القياسي: 100) | ||||
| سرعة رأس المغزل والقاطع | 20-200 دورة في الدقيقة (تنظيم السرعة بدون خطوات، التحكم في سرعة التردد المتغير للمغزل) | ||||
| نوع الأداة | إدراجات NC القياسية | ||||
| نوع حامل الأداة | أداة تحول ذات رأس مزدوج (أداة واحدة لكل من الميلا الخارجي والداخلي) | ||||
| نوع الوحدة الرئيسية | إطار متكامل من الحديد الزهر | ||||
| الأبعاد الشاملة | |||||
| وزن المعدات | |||||
| خط أنابيب شيانجين | مقابل | المنافسون المحليون |
| لقط متعدد الفك ذاتي التمركز، دقة عالية | وضع لقط | المشبك من النوع V: دقة تحديد المواقع المتكررة ضعيفة، وتشوه تثبيت الأنابيب ذو الجدار الرقيق |
| تغذية/سحب القاطع الخلفي الذي يعمل بمحرك مؤازر؛ 12× كفاءة أعلى من نظيراتها المحلية، وأداء مستقر | آلية التغذية | المحرك الأمامي: تراجع بطيء، كفاءة منخفضة؛ حلقة الانزلاق الخلفية ذات معدل فشل مرتفع |
| آلية تغذية عمود الأداة مع السكك الحديدية الصلبة والدقة± 0.1 ملم | آلية التغذية | بعض العلامات التجارية: بنية السكك الحديدية الخطية، الدقة 0.5-2 مم |
| حاوية أمان كاملة للآلة | حارس السلامة | حماية جزئية للجانب الأمامي: رقائق معدنية متطايرة |
| ناقل الحركة + التحكم في سرعة المغزل VFD، خرج عزم دوران عالي | الإسكان المغزل | المغزل VFD فقط: عزم دوران غير كافٍ عند المعالجة منخفضة السرعة |
| 2.3 كيلو واطمحرك تغذية عالي الطاقة وكفاءة معالجة مزدوجة مقارنة بنظيراتها المحلية | آلية التغذية | محرك أمامي منخفض الطاقة، وسرعة تباطؤ منخفضة |
| التروس الأرضية داخل مبيت التروس | الإسكان المغزل | التروس المسطحة في بعض الوحدات: مستوى ضوضاء مرتفع |
| جسم رئيسي مصبوب من قطعة واحدة، وقضبان صلبة من سلسلة كاملة، وصلابة فائقة | الجسم الرئيسي | القضبان الخطية المعتمدة من قبل بعض الشركات المصنعة |
باختصار، توفر آلة تجليف الوجه النهائي CNC هذه كفاءة إجمالية أعلى بمقدار 12× ودقة تصنيع أفضل بمقدار 5‑10× مقارنة بنظيراتها. يتم تكييف قدرة سمك جدار التثبيت بشكل مثالي لتصنيع الأنابيب.

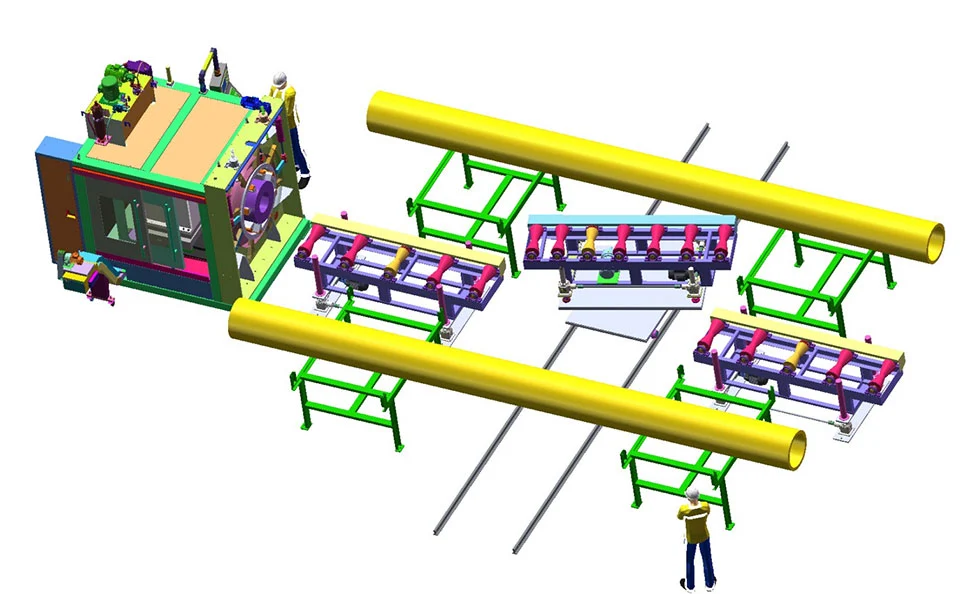

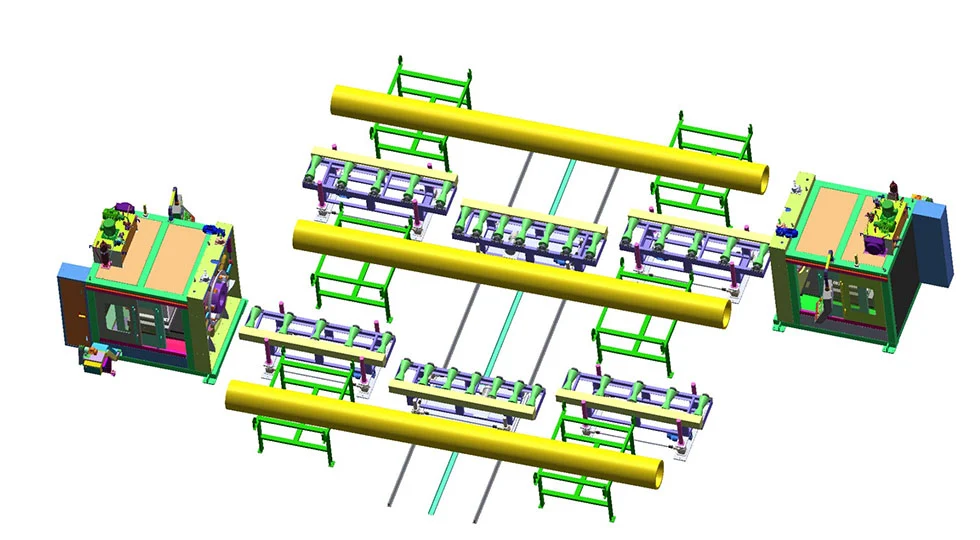

● مادة الأسطوانة: فولاذ كربوني مع طلاء بولي يوريثين عالي القوة، وبكرات من النوع V
● طول الخط:6-12 م(طول قابل للتخصيص)
● طريقة النقل: النقل الكهربائي
● سرعة النقل:2-20 م/دقيقة
● تنظيم السرعة: التحكم في السرعة بدون خطوات ذات تردد متغير
● نظام التحكم: جهاز تحكم عن بعد لاسلكي
● نظام الرفع: 4-6 رافعات كهربائية متزامنة. الضبط الكهربائي لارتفاع مركز الأنبوب ليناسب عملية الشطف للأنابيب ذات الأقطار المختلفة.
● عربة السفر المتقاطعة: تتيح الحركة في الاتجاه المتقاطع إنتاجًا مبسطًا بالتنسيق مع رفوف المواد.
● مادة الأسطوانة: فولاذ كربوني مع طلاء بولي يوريثين عالي القوة، وبكرات من النوع V
● طول الخط:6-12 م(طول قابل للتخصيص)
● طريقة النقل: النقل الكهربائي
● سرعة النقل:2-20 م/دقيقة
● تنظيم السرعة: التحكم في السرعة بدون خطوات ذات تردد متغير
● نظام التحكم: جهاز تحكم عن بعد لاسلكي
● نظام الرفع: 4‑6 رافعات كهربائية متزامنة، مما يتيح الضبط الكهربائي لارتفاع مركز الأنبوب لمعالجة تجليف الأنابيب بأقطار مختلفة
● الدوران التلقائي: قادر على تلبية متطلبات الشطف لكلا طرفي الأنابيب

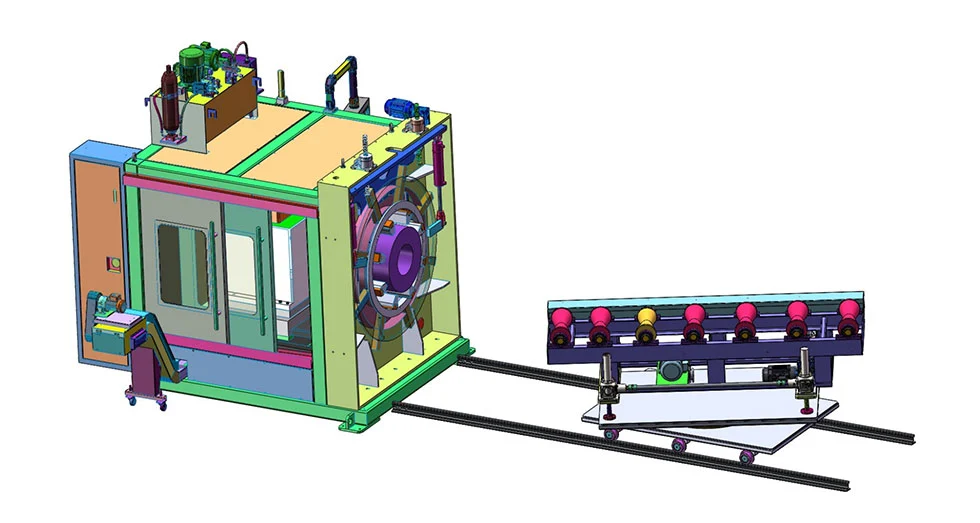

مادة أسطوانة ديان: فولاذ كربوني مع طلاء سطحي من البولي يوريثين عالي القوة، أسطوانة على شكل حرف V
● طول الخط:3 أمتار(طول قابل للتخصيص)، باستثناء المسار السفلي
● طريقة النقل: النقل الكهربائي
● سرعة النقل:2-20 م/دقيقة
● تنظيم السرعة: التحكم في سرعة تحويل التردد بدون خطوات
● نظام التحكم: جهاز تحكم عن بعد لاسلكي
● نظام الرفع: 4-6 رافعات كهربائية متزامنة. الضبط الكهربائي لارتفاع مركز الأنبوب ليناسب عملية الشطف للأنابيب ذات الأقطار المختلفة.
● الدوران التلقائي للأنبوب: يدعم الميلان على طرفي الأنبوب

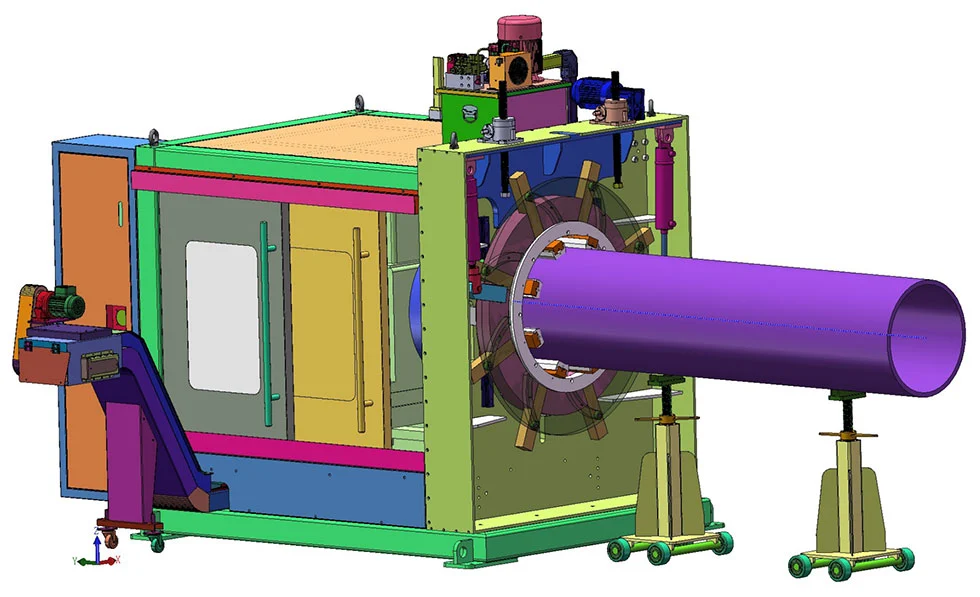

● اضبط ارتفاع الحامل يدويًا ليتوافق مع مركز الجهاز الرئيسي.
● قم بتحريك موضع الأنابيب الفولاذية الداعمة يدويًا للأمام والخلف.
ج: إن آلة تجليف الوجه النهائي CNC تتميز بنظام التثبيت الدوار بالكامة المطور داخليًا، وتقنية القطع الدوارة المبتكرة،محرك VFD 380 فولتولوحة تحكم سهلة الاستخدام وآلية تغذية مستقرة. تقوم الوحدة الرئيسية القابلة للرفع بضبط الارتفاع المركزي لأقطار الأنابيب المختلفة.
ج: إنها تعالج الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ، وخاصة الفولاذ عالي القوة الذي يصعب تصنيعه. تستخدم على نطاق واسع في البترول والبتروكيماويات والبيرة ومنتجات الألبان والأدوية والمعادن ومعالجة المياه وبناء السفن وتوليد الطاقة.
ج: قدرة القطع العالية والكفاءة. إنها تحقق قطعًا وشطفًا بخطوة واحدة مع قطع خالية من الشوائب والتشوهات. من خلال استخدام القطع البارد الدوار، يتم قطع الشفرات حول المحيط الخارجي للأنبوب للحصول على وجوه نهائية متعامدة بنسبة 100%.
ج: قطر الأنبوب:Φ30-Φ1500; سمك الجدار:3-200 ملم. يلبي نطاق العمل الواسع متطلبات قطع الأنابيب وشطفها لمختلف الصناعات.
