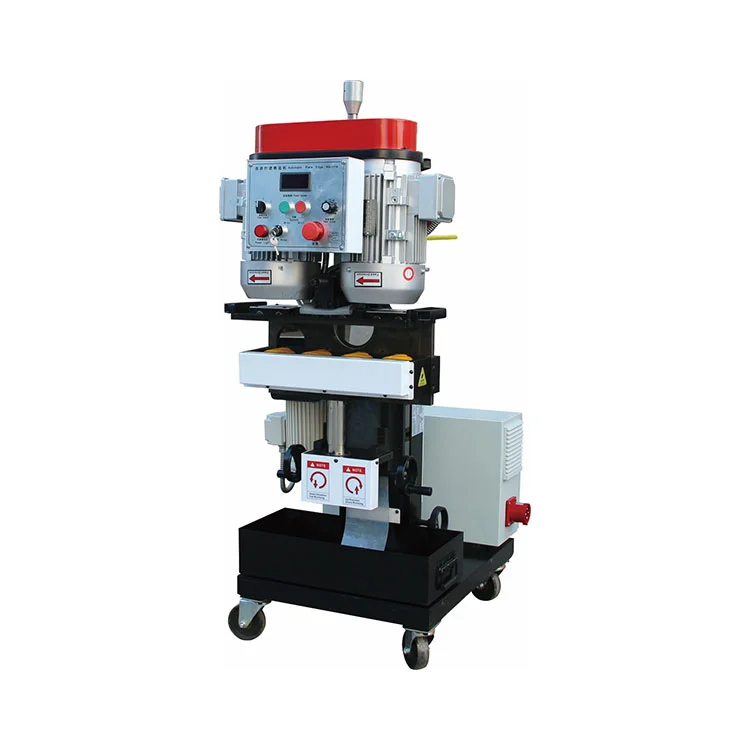

إن آلة طحن الحافة للصفائح الفولاذية مناسبة لمعالجة المعادن الحديدية مثل الفولاذ الكربوني والحديد الزهر، بالإضافة إلى المعادن غير الحديدية بما في ذلك الفولاذ المقاوم للصدأ والتيتانيوم والمواد المركبة. ويتميز بنطاق زاوية مشطوف من0°-90°وسرعة سفر متغيرة التردد قابلة للتعديل من0 إلى 1200 مم/دقيقة. سرعة الميلا تتناسب عكسيا مع عمق القطع. توفر الآلة عملية سهلة وهيكل مدمج.
تتميز ماكينة طحن الحواف للألواح الفولاذية بأنها مزدوجة متوافقة مع IEC3000 واطالمحركات الرئيسية غير المتزامنة ذات التيار المتردد ثلاثية الطور. متطابق مع معيار IEC400 واطمخفض الزاوية اليمنى ذو عزم دوران عالي وسرعة منخفضة ومحرك سفر متغير التردد. يتيح إطاره الصلب إجراء عمليات تصنيع خالية من الاهتزاز للحصول على مخرجات قوية ومتسقة.

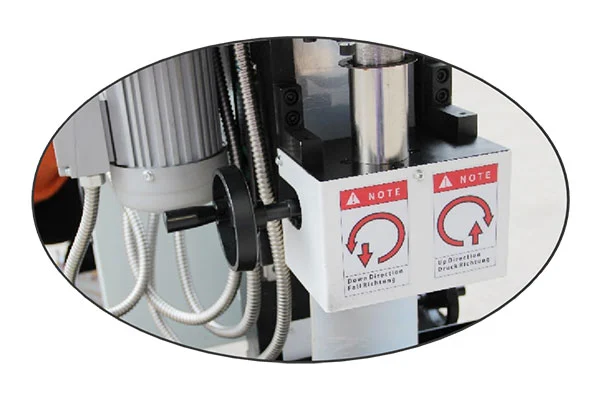

ضبط عمق الشطب عند1.5 ملم لكل خطوة; زاوية شطبة قابلة للتعديل0°-90°. سرعة القرص القاطع:800 دورة/دقيقةسرعة السفر:0-1.2 م/دقيقة. سمك لوحة لقط:5-80 ملم. شطبة تمريرة واحدة:0-20 ملم، الحد الأقصى للشطبة:45 ملم. ارتفاع لقط:820-860 ملم. عجلة كرنك يدوية موفرة للعمالة.
تصميم ذاتي الدفع، لا حاجة للدفع أو الإمساك اليدوي. آلية التثبيت الذاتي تتجنب انزلاق الحافة. أسطوانة الهواء المدمجة ذات الرفع التلقائي، وبكرات البولي يوريثين المقاومة للتآكل، وعجلات الألومنيوم العالمية تناسب ظروف الموقع المتنوعة. تغيير سريع للأداة، وجمع مركزي للرقائق، وسهولة النقل، ومساحة صغيرة.

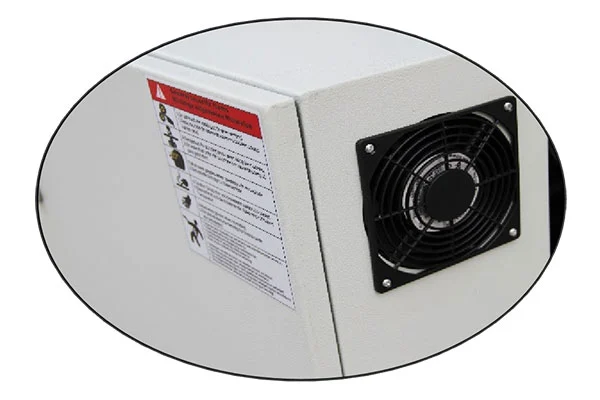

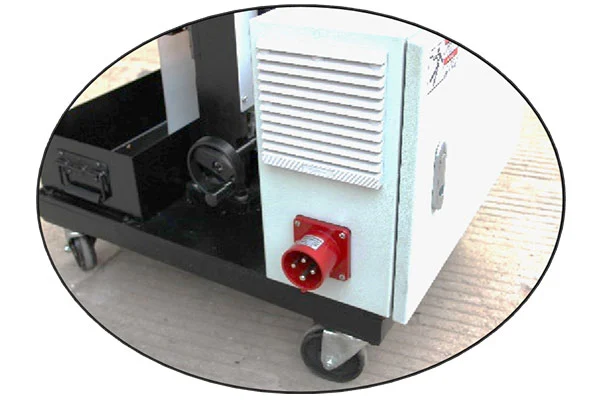

خزانة كهربائية معززة للسلامة معتصنيف IP54 مقاوم للانفجار. عزل الكابل من الفئة F وحماية من ارتفاع درجة الحرارة من الفئة B. مكونات من الدرجة الصناعية مع حماية من التحميل الزائد. مجهزة بمقابس الطيران، ومفتاح المحرك للأمام/الخلف، ومقبض التشغيل بلمسة واحدة، ولوحة مرئية HMI لتوفير حماية متعددة موثوقة.
ك / X-شطبة
V / Y-شطبة
0°-شطبة
U / J-شطبة
90 درجة شطبة
| محرك العمل | محركات عالية الكفاءة، مصنع شنغهاي للسيارات الكهربائية، تصدير الاتحاد الأوروبي، المعيار الأوروبي IEC | |||
| الجهد المتردد | قوة | تكرار | سرعة القرص القاطع المقدرة | |
| 380/220 فولت | 3000 واط (محرك مزدوج) | 50 هرتز/60 هرتز | 800 دورة/دقيقة | |
| محرك تغذية | مخفض الزاوية اليمنى مستورد من تايوان، وفقًا للمعايير الأوروبية IEC | |||
| الجهد المتردد | قوة | تكرار | سرعة عجلة السفر | |
| 380/220 فولت | 400 واط | 50/60 هرتز | 0-10 دورة/دقيقة | |
| تغذية تلقائية | بكرات من مادة البولي يوريثين عالية المقاومة للتآكل، وتثبيت تلقائي للحواف ضد تجول الماكينة. | |||
| صندوق الكتروني | مكونات Omron/Chint للسلامة المحسنة، وعزل من الفئة F، وحماية ضد التحميل الزائد والانفجار، وغطاء IP54. | |||
| الحجم والوزن | 800 مم * 690 مم * 1140 مم - 300 كجم | |||
| وضع شطبة | نوع K، نوع V، نوع Y، مشطوف من الجانب الأمامي؛ السفر التلقائي والتغذية التلقائية | |||
| عرض الشطبة | تقدم/تراجع الأداة الكمية؛ تمرير واحد C0-20 مم، تمرير متعدد يصل إلى C56 مم | |||
| حافة اللحام | التحكم الكمي، وجه الجذر متسقة | |||
| حجم اللوحة | ≥200×80 مم (الطول×العرض)، أقصى أبعاد غير محدودة | |||
| زاوية شطبة | تعديل بدون خطوات α0°-α90° | |||
| سرعة التغذية | V0-1200 مم/دقيقة (VFD قابل للتعديل)؛ السرعة تتناسب عكسيا مع عمق المجسم | |||
| وضع العمل | لوحات كبيرة - آلة تسير تلقائيًا على طول الحافة، تثبيت تلقائي مضاد للانزلاق؛ لوحات صغيرة ثابتة بالآلة، تغذية تلقائية للوحة |
| ارتفاع | 820-860 ملم، نوابض غازية مدمجة لتكيف الارتفاع تلقائيًا مع الأرض وقطع العمل |
| سماكة | مقبض كرنك جانبي لـ T5 mm-T80 mm |
| خشونة السطح | ≥R3.2um |

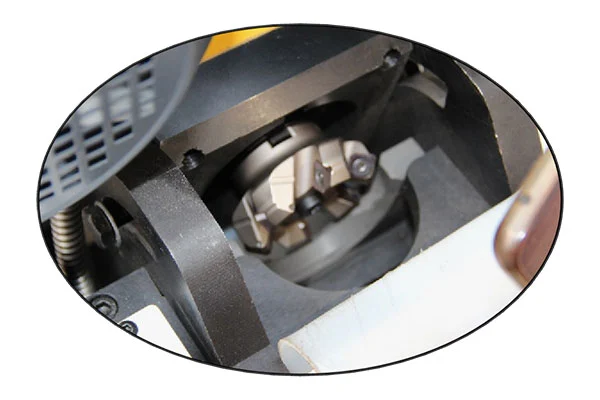

| القاطع | قاطعة طحن ذات وجه قابل للفهرسة، مزودة بـ 5 حشوات من الكربيد المغلفة. المواد الاستهلاكية منخفضة التكلفة وسهولة الاستبدال. |
| بوم | يمكن لكل مجموعة من الإدخالات أن تقوم بتصنيع 600-800 متر مربع للفولاذ الكربوني، و300-500 متر مربع للفولاذ المقاوم للصدأ. متوافق تجاريًا، مما يؤدي إلى انخفاض تكاليف المعالجة. |
1. التحضير:قم بارتداء معدات الحماية، وفحص شفرات القطع واتجاه دوران المعدات، ووضع الألواح الفولاذية بشكل مسطح، وإخلاء مسار السفر.
2. تعديل المعلمة:قم بضبط وقفل الزاوية المائلة كما هو مطلوب، وتكوين عمق القطع وفقًا لجدول المعلمات، ومعايرة أسطوانة الضغط العلوية لتكون متسقة مع سطح اللوحة.
3. التصنيع:قم بتوصيل لوحة التوجيه بشكل وثيق بحافة اللوحة الفولاذية، ثم قم بتثبيت قطعة العمل كهربائيًا، ثم ابدأ تشغيل المغزل الرئيسي وقم بتنشيط السير التلقائي. مراقبة ظروف القطع طوال العملية؛ قم بإيقاف تشغيل الجهاز على الفور في حالة حدوث ضوضاء غير طبيعية.
4. الإكمال:قم بإزالة رقائق الحديد بعد التشغيل الآلي، وقم بإيقاف تشغيل الكابلات وسحبها، وتخزين المعدات بشكل صحيح.
ج: آلة طحن الحافة هذه لدعم الألواح الفولاذيةنوع K، نوع V، نوع Y، وشطف الجانب الأمامي، مع وظائف السفر التلقائي والتغذية التلقائية.
ج: تقدم الأداة الكمية وتعديل التراجع. وجه مشطوف بتمريرة واحدة:C0-20 ملم; معالجة متعددة التمريرات تصل إلىج56 ملم.
ج: الحد الأدنى لحجم الشغل≥200×80 مم (الطول×العرض)، لا يوجد حد أقصى للحجم. تعديل الزاوية المائلة بدون خطوات منα0° إلى α90°.

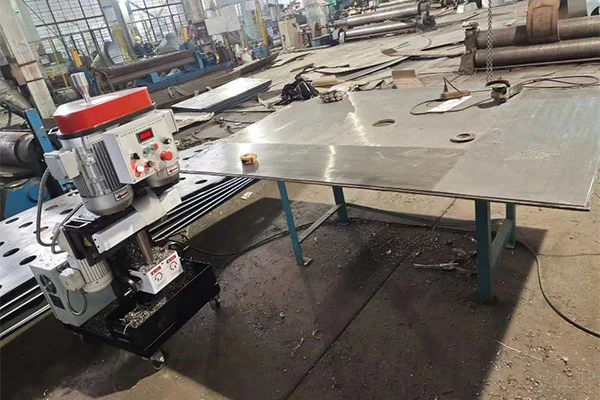

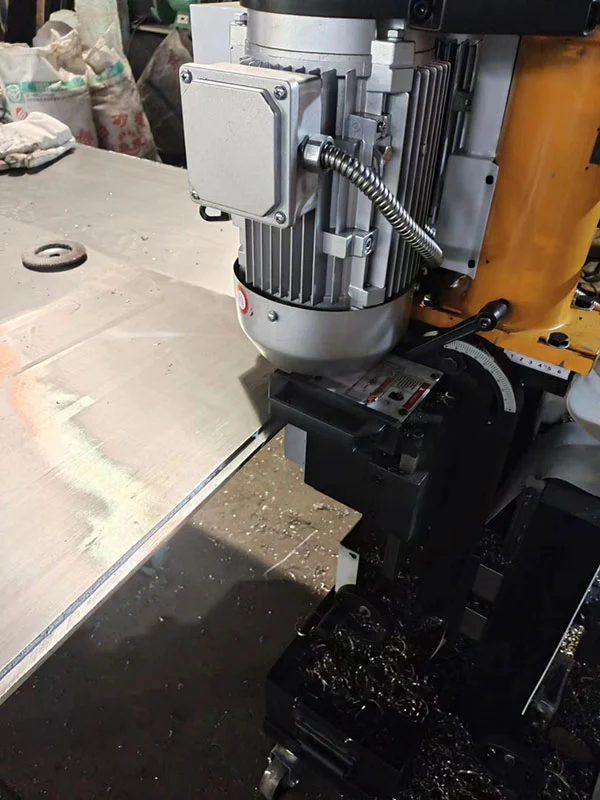

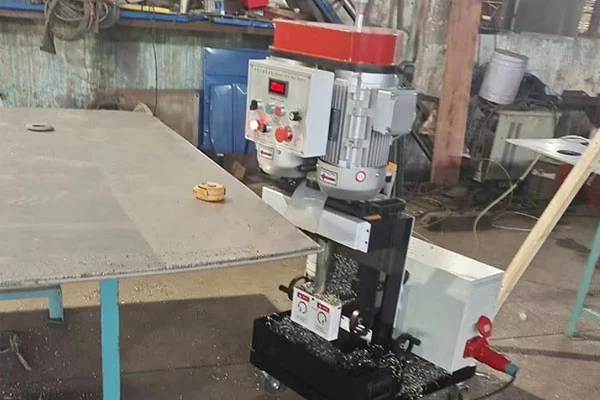

ج: بالنسبة للألواح الكبيرة، فإن آلة طحن الحافة للألواح الفولاذية تنتقل تلقائيًا على طول حافة اللوحة من أجل الميل مع التثبيت التلقائي لمنع انزلاق الحافة. بالنسبة للألواح الصغيرة، تظل الآلة ثابتة بينما تتم تغذية اللوحة تلقائيًا للمعالجة المائلة.
