آلة تجليف الصفائح الأوتوماتيكية مخصصة لشطف الصفائح المعدنية باللحام المسبق0°-90° زاوية شطبة قابلة للتعديل. شطبة تمريرة واحدة:0-30 ملمالحد الأقصى100 ملمعن طريق القطع متعدد التمريرات. إنه يوفر تعديلًا سهلاً للزاوية، وتشغيلًا صديقًا للبيئة، وهندسة مشطوفة دقيقة وسطحًا أملسًا، وهو متميز في تصنيع الفولاذ المقاوم للصدأ.
إن آلة تجليف الصفائح الأوتوماتيكية هذه تعتمد معايير IEC المزدوجة3000 واطمحركات تيار متردد غير متزامنة ثلاثية الطور، مقترنة بمحور متعامد IEC800 واطمخفض السرعة المنخفض ذو عزم الدوران العالي. تضمن القوة القوية والإطار الصلب قطعًا مستقرًا خاليًا من الاهتزاز للألواح السميكة.
1.5 ملمتعديل عمق الشطب المتزايد،0°-90°زاوية شطبة قابلة للتعديل. سرعة السفر:0-1.2 م/دقيقةسرعة رأس القاطع:800 دورة في الدقيقة. سمك اللوحة المطبقة:8-100 ملم; شطبة تمريرة واحدة0-30 ملم، الحد الأقصى شطبة100 ملم. إعداد زاوية مرن وتغيير الأداة بسهولة.

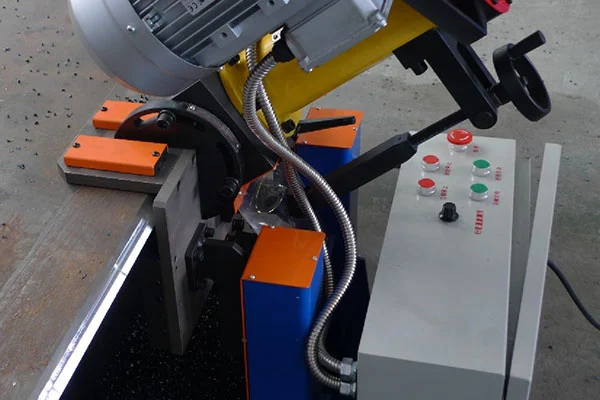

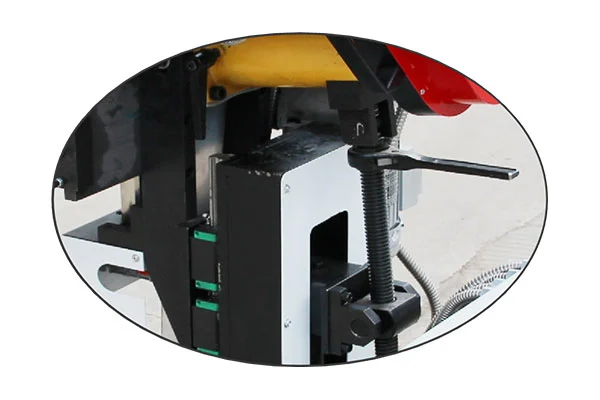

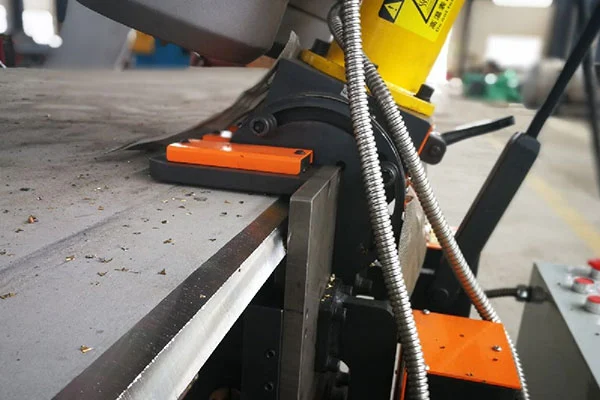

حركة ذاتية الدفع ذات تردد متغير، لا حاجة إلى دفع يدوي. مشبك التثبيت الذاتي يمنع انزلاق الحافة. أسطوانة مدمجة للرفع التلقائي، وبكرات بوليستر مقاومة للاهتراء، وعجلات ألمنيوم عالمية لظروف الموقع المتنوعة. عجلة يدوية موفرة للعمالة، تصميم مدمج، مجموعة شرائح مركزية.

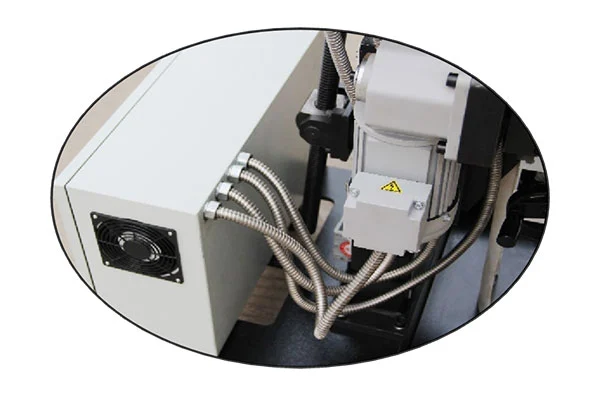

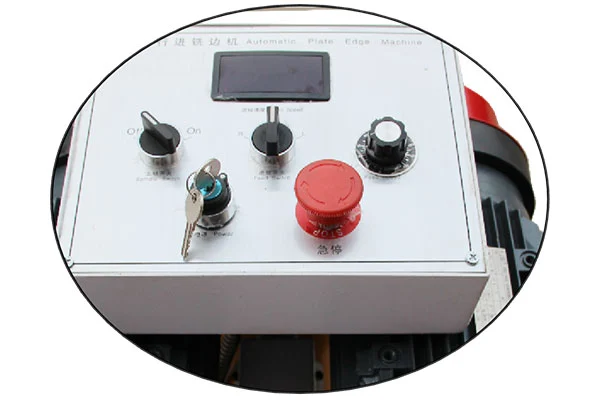

خزانة كهربائية معززة معحماية ضد الانفجار IP54، عزل الكابل من الفئة F وحماية من ارتفاع درجة الحرارة من الفئة B. مكونات صناعية مع حماية من الحمل الزائد، وموصلات طيران، ومفتاح أمامي/خلفي، وإيقاف التشغيل بلمسة واحدة، ولوحة HMI مرئية لتوفير ضمانات سلامة كاملة النطاق.
ك / X-شطبة
V / Y-شطبة
0°-شطبة
U / J-شطبة
90 درجة شطبة

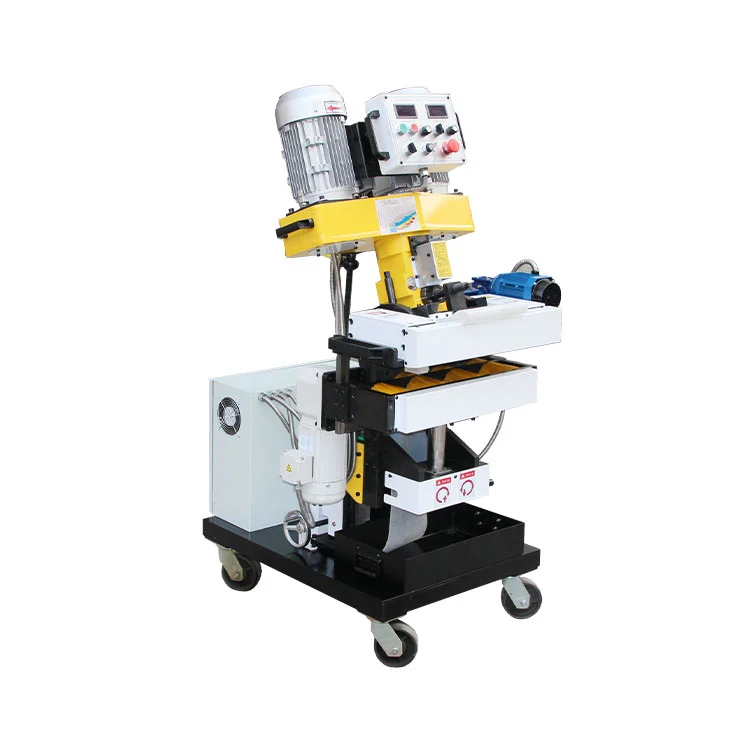

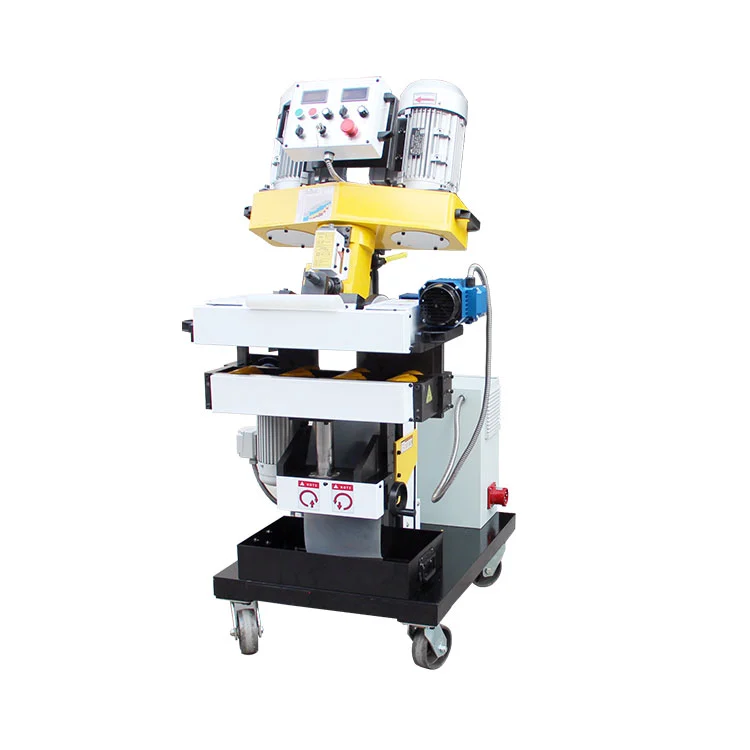

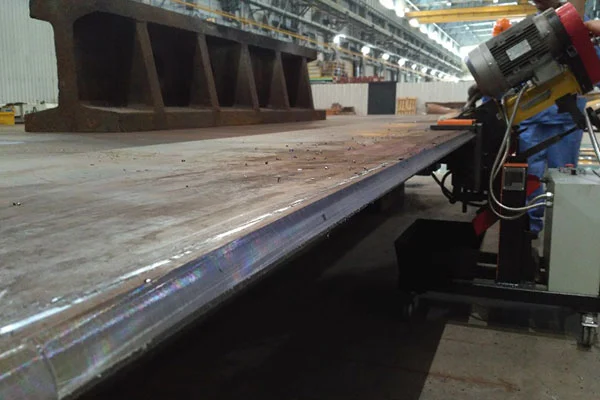

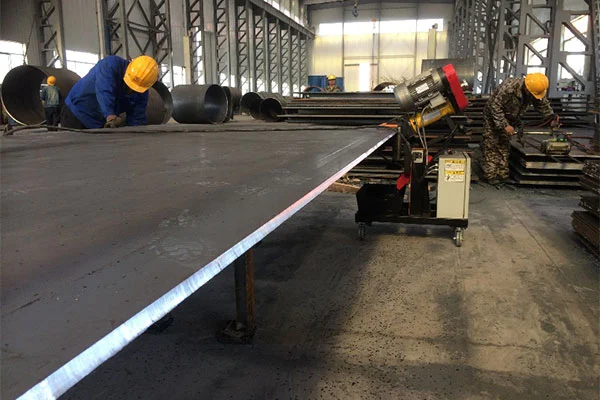

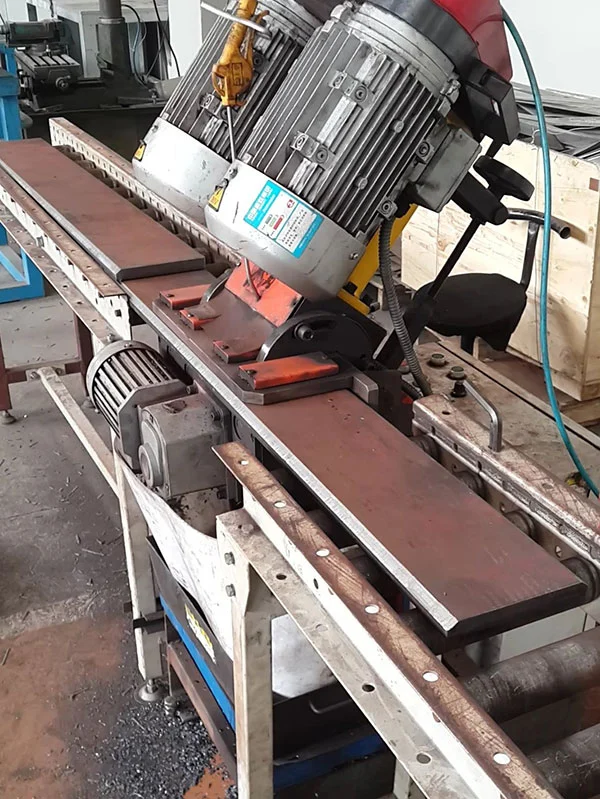

| آلة تجليف الألواح الأوتوماتيكية ZM-100 | ||||
| محرك العمل | تعمل شركة Shanghai Electric Machinery على تصنيع محركات عالية الكفاءة لتصديرها إلى الاتحاد الأوروبي، وفقًا للمعايير الأوروبية IEC | |||
| الجهد المتردد | قوة | تكرار | سرعة القرص القاطع المقدرة | |
| 380/220 فولت | 3000 واط (محرك مزدوج) | 50 هرتز/60 هرتز | 0-800 دورة/دقيقة | |
| محرك تغذية | مخفض عمود الزاوية اليمنى مستورد من تايوان، المعيار الأوروبي ICE | |||
| الجهد المتردد | قوة | تكرار | سرعة عجلة السفر | |
| 380/220 فولت | 400 واط (محرك مزدوج) | 50/60 هرتز | 0-10 دورة/دقيقة | |
| تغذية تلقائية | مجاري من البولي يوريثين عالية المقاومة للتآكل، وتقليم الحواف تلقائيًا يمنع انجراف الماكينة. | |||
| صندوق الكتروني | زيادة السلامة السابقة للمكونات الكهربائية OMRON/CHINT، وعزل الفئة F، والحماية من الحمل الزائد والانفجار، وحماية IP54. | |||
| الحجم والوزن | 950 مم * 1180 مم * 130 مم - 480 كجم | |||
| وضع شطبة | المشطوف من النوع K، والنوع V، والنوع Y، والشطف من الجانب الأمامي، والسفر التلقائي، والتغذية التلقائية. | |||
| عرض الشطبة | التعديل الكمي لتقدم الأداة وتراجعها؛ نطاق المعالجة المخروطية أحادية المسار C0-30mm، المعالجة متعددة التمريرات حتى C100 مم. | |||
| حافة اللحام | يمكن التحكم فيه كميًا، والاحتفاظ بوجه الجذر بشكل متسق. | |||
| حجم اللوحة | أبعاد قطعة العمل القابلة للتشكيل: ≥200×80mm (L×W)، لا يوجد حد للحجم العلوي. | |||
| زاوية شطبة | زاوية شطبة قابلة للتعديل بدون خطوات α0°-α90° | |||
| سرعة التغذية | سرعة السفر V0-1200 مم/دقيقة، تردد متغير قابل للتعديل. سرعة الميلا تتناسب عكسيا مع عمق الميلا. | |||
| وضع العمل | بالنسبة للألواح ذات الحجم الكبير: تتحرك الماكينة تلقائيًا على طول حافة اللوحة من أجل الميل التلقائي، مع إحكام تلقائي لمنع انحراف الحافة. بالنسبة للألواح صغيرة الحجم: تظل الماكينة ثابتة بينما تتم تغذية قطعة العمل تلقائيًا للمعالجة المائلة. | |||
| ارتفاع | ارتفاع حامل اللوحة الكبيرة: 820-860 ملم. تتيح نوابض الغاز المدمجة إمكانية التكيف التلقائي مع اختلافات ارتفاع الأرض واللوحة. | |||
| سماكة | سمك اللوحة T8 مم - T100 مم، لقط يدوي / لقط تلقائي (اختياري). | |||
| خشونة السطح | ≥R3.2μm | |||
| القاطع | قاطعة طحن قرصية قابلة للفهرسة، مزودة بـ 7 إدراجات من الكربيد المطلي، ومواد استهلاكية منخفضة التكلفة وسهلة الاستبدال. | |||
| بوم | كل مجموعة من المدخلات يمكنها تصنيع 600-800 متر مكعب للفولاذ الكربوني و300-500 متر مربع للفولاذ المقاوم للصدأ. متوافق تجاريًا، وتكلفة معالجة منخفضة. | |||
بالنسبة لآلة تجليف الألواح الأوتوماتيكية (التصميم والتصنيع) وقطع غيارها، بالإضافة إلى المعلمات والمتطلبات الفنية المحددة في المواصفات، يجب اتباع أحدث إصدارات المعايير الوطنية (GB)، ومعايير الصناعة (JB، DL...)، والمعايير الدولية (SI، ANSI، ASME، AWS، API، DIN، ISO). المعايير المطبقة لتصميم المنتجات وتصنيعها مذكورة أدناه:
الكود العام لبناء وقبول تركيب المعدات الميكانيكية GB50231-98
المبادئ التوجيهية لتصميم السلامة للمعدات الكهربائية GB4064-1983
سلامة الآلات – المعدات الكهربائية للآلات GB 5226.1-2002
وضع علامات على الموصلات المعزولة GB4884-85
كود قبول جودة البناء للهياكل الفولاذية GB 50205-2002
كود تصميم الهياكل الفولاذية GB 50017-2003
معيار التصنيع لأنابيب المعالجة: ASTM B31.3
المعايير الدولية (SI، ANSI، AWS، API، DIN، ISO)
تتميز آلة تجليف الصفائح الأوتوماتيكية بقدرة ممتازة على التكيف البيئي ويمكن أن تعمل بثبات تحت ظروف العمل العادية المختلفة. يمكنه تحمل تقلبات معينة في درجة الحرارة والرطوبة بالإضافة إلى الاهتزازات البسيطة، مما يضمن أن العوامل الخارجية لن تؤثر على أدائه وعمر الخدمة في ظل ظروف التشغيل العادية. وفي الوقت نفسه، فإن التصميم الهيكلي واختيار المواد وإجراءات الحماية متوافقة مع ظروف التثبيت في الموقع لضمان التشغيل الآمن والموثوق على المدى الطويل.
مزود الطاقة:380 فولت، 50 هرتز
ارتفاع:<1000 م
درجة الحرارة المحيطة:0-45 درجة مئوية (التشغيل الداخلي)
الرطوبة النسبية:الحد الأقصى للمتوسط اليومي للرطوبة النسبية 90%
الشدة الزلزالية:لا يزيد عن الدرجة السابعة
ج: النطاق المشطوف ذو المرور الواحد:C0-C30mmلقطع العمل القياسية. المعالجة المتعددة التمريرات تحقق الحد الأقصىج100 ملم، مما يوفر مرونة عالية لتطبيقات متنوعة.
ج: مجهزة بمطحنة وجه قابلة للفهرسة و7 حشوات كربيد مطلية قياسية. عمر خدمة طويل، تكلفة استهلاكية منخفضة. الإدخالات سريعة التغيير لسهولة الصيانة وفعالية عالية من حيث التكلفة.
ج: يعتمد قطع الطحن البارد مع السير التلقائي والتغذية للأعمال المائلة/الشطبة. مُصممة لشطف الصفائح المعدنية المتنوعة مسبقًا، مع أداء فائق على الفولاذ المقاوم للصدأ.
ج: تنتج آلة تجليف الصفائح الأوتوماتيكية حوافًا دقيقة ومتسقة ومتوافقة معمعايير اللحام من الدرجة الثانية وما فوق. يضمن اختراق اللحام بشكل موحد ويقلل من عيوب اللحام. تجتاز الحواف النهائية جميع اختبارات NDT الشائعة لتلبية متطلبات الفحص والقبول وبناء الموقع.
