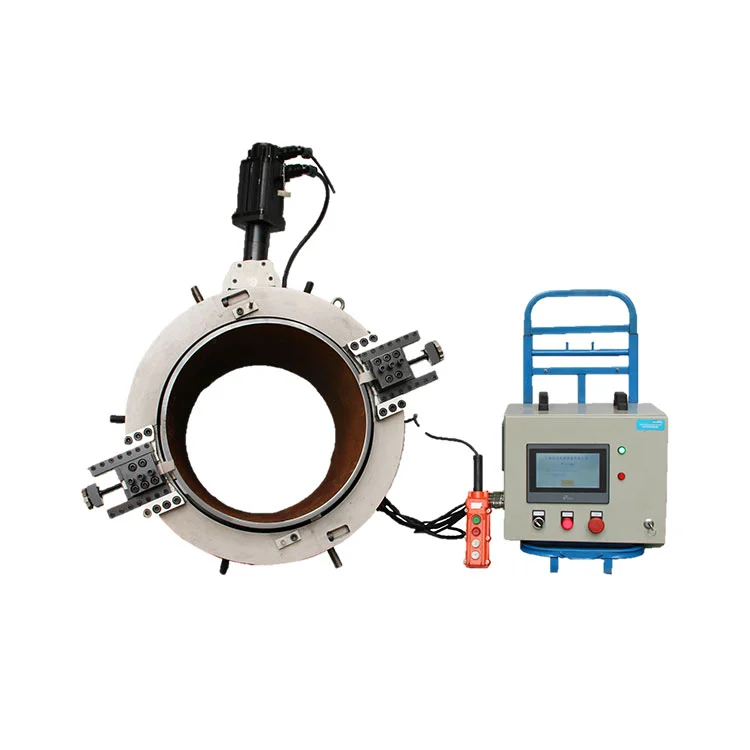

مصنوعة من سبيكة عالية الكثافة وعالية القوة، فإن آلة شطب قطع المشبك الخارجي هذه تعمل بمحرك مؤازر تدمج وظائف القطع والتجليد. إنه يتصل بالمحرك المؤازر عبر وصلات التوصيل السريع للتوصيل والتشغيل والتجميع المريح. يعتمد محرك سيرفو المطابق تصميمًا عالي الأمان ومقاوم للانفجار. تعمل إجراءات الحماية المتعددة على منع الشرر والأقواس الكهربائية ودرجات الحرارة المرتفعة الخطرة، مما يتيح التشغيل الآمن في الداخلالمنطقة 2 المناطق الخطرة المتفجرة.
تم تصنيعها من سبيكة ذات قوة عالية وكثافة عالية، فإن آلة شطب قطع المشبك الخارجي هذه مدعومة بمحرك مؤازر تدعم محرك مؤازر للقطع المشترك والميلا. توفر الأدوات المدارية التلقائية إزالة عالية للمخزون في تمريرة واحدة، مما يؤدي إلى إنتاجنهايات أنابيب خالية من الحرق وخالية من التشويه. تولد القواطع القابلة للتبديل زوايا مشطوفة متعددة من أجل الاستعداد الفوري للحام.
خفيفة الوزن وقابلة للحمل، مثالية للآلات الميدانية ذات القطر الكبير. تضمن المحامل القابلة للتعديل المحملة بالرقبة والمقترنة بسباق سفلي معزز أداءً مستقرًا. لقط سريع مع تعديل مفتاح واحد. يعمل تصميم الأداة الدوارة للأنابيب الثابتة على تحسين السلامة التشغيلية.
خيارات طاقة متعددة: محرك متعدد الجهد أو محرك للظروف الخالية من الطاقة خارج الموقع. تمكين وصلات التوصيل المؤازرة سريعة الاتصالإعداد التوصيل والتشغيللإعادة التكوين السريع عبر بيئات الموقع المتنوعة.
يعمل مع البلاستيك والنحاس والنحاس والحديد والفولاذ الكربوني والألومنيوم والفولاذ عالي الجودة والفولاذ المقاوم للصدأ الفاخر والتيتانيوم. الأحجام غير القياسية والتشكيلات الجانبية المائلة الخاصة قابلة للتخصيص. يستخدم على نطاق واسع لإعداد الأنابيب قبل اللحام في صناعات البترول والبتروكيماويات والأغذية والمشروبات والألبان والأدوية والمعادن ومعالجة المياه وبناء السفن وصناعات الطاقة.
| غرض | مواصفة |
| قوة المحرك | 2.2 كيلو واط |
| الجهد االكهربى | 220 فولت/50 هرتز |
| سرعة الدوران | تنظيم السرعة الإلكترونية |
| نوع مشطوف قابل للتطبيق | نوع V/I/U/Double V |
| طريقة التثبيت | تركيب القطاع / من خلال التثبيت |
| ضمان الوحدة الرئيسية | سنتان |
| طريقة لقط | دليل متعدد النقاط لقط |
| طريقة لقط | لا لقط الويب |
| تبادل الطاقة | هيدروليكي / كهربائي / هوائي / مؤازر |
يوفر المحرك المؤازر لآلة شطب قطع المشبك الخارجي التي تعمل بمحرك مؤازر مزايا بارزة. يوفر نظام التحكم المؤازر تنظيمًا عالي الدقة للحلقة المغلقة، مما يوفر استجابة ديناميكية أفضل ودقة تحديد المواقع واستقرارًا أثناء القطع مقارنةً بمحركات الأقراص التقليدية. فهو موفر للطاقة ومنخفض الصيانة، كما أنه يخفض تكاليف التشغيل، ويدعم الإنتاج المستمر الآلي، ويعزز قدرة المعدات على التكيف وموثوقيتها في ظل ظروف العمل القاسية.
1.يتميز هذا المحرك ببنية مقاومة للانفجار ذات أمان متزايد. تم اعتماد سلسلة من التدابير الموثوقة لقمع الشرر والأقواس الكهربائية وظروف درجات الحرارة العالية الخطرة، مما يتيح التشغيل الآمن في المناطق الخطرة القابلة للانفجار في المنطقة 2.
2.إنها تعتمد الإثارة بدون فرش، ومجهزة بقرص مقوم دوار وخزانة إثارة ثابتة لأداء موثوق لنظام التحكم في الإثارة. يعد تبديل الإثارة المعتمد على الانزلاق ذو القطبية الإيجابية دقيقًا بدون أحمال صدمات. يوفر نظام الإثارة حماية يمكن الاعتماد عليها خارج الخطوة وقدرة قوية على إعادة المزامنة. تصميم الدائرة المعقول يمنع التسخين غير الطبيعي لمقاومات التفريغ أثناء التشغيل، مع نطاق تعديل واسع لتيار الإثارة.
3.يتم ترتيب المحرك الرئيسي المتزامن ومثير التيار المتردد وقرص المعدل الدوار بشكل محوري. يمكن تركيب قرص المقوم إما بين المحرك الرئيسي والمثير، أو على الجانب الخارجي من مبيت المحمل.
4.تصنيف حماية الضميمة:IP54.
5.يتم تطبيق هيكل العزل من الفئة F. يتم تقييم ارتفاع درجة حرارة الملف وفقًا لمعايير الفئة B.
6.مزود بسخان مضاد للتكثيف عالي الأمان، مثبت بشكل ثابت داخل غطاء المحرك السفلي لتوفير الحماية من الحرارة والرطوبة أثناء إيقاف التشغيل.
7.يتم اختيار المواد الخام عالية الجودة. يتم حجز هوامش كافية لكل من الحسابات الكهربائية والميكانيكية لتلبية الموثوقية التشغيلية ومتطلبات التحكم في درجة الحرارة للمحركات ذات الأمان المتزايد.
8.يتم تنفيذ مراقبة تشغيلية شاملة: يتم تركيب محولات التيار ذاتية التوازن ذات الأمان المتزايد للحماية التفاضلية داخل صندوق الطرف الرئيسي. يتم تضمين المقاومات الحرارية البلاتينية العاملة والاحتياطية Pt100 في اللفات الثابتة. يتم توفير مؤشرات درجة الحرارة المحلية ومحطات الإشارة عن بعد لكل من المحامل العادية من نوع قاعدة التمثال.
| لا. | النموذج الهيدروليكي | نطاق التصنيع | قطع سمك الجدار | معدل التغذية | ملاحظات |
| 1 | PE-89 | 25-89 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 2 | بي-168 | 50-168 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 3 | بي-219 | 60-219 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 4 | بي-325 | 168-325 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 5 | بي-377 | 219-377 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 6 | بي-426 | 273-426 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 7 | بي-508 | 355-508 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 8 | بي-610 | 457-610 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 9 | بي-762 | 610-762 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 10 | بي-914 | 762-914 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 11 | بي-1066 | 914-1066 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 12 | بي-1219 | 1066-1230 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 13 | بي-1542 | 1230-1542 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 14 | بي اي-1800 | 1542-1800 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
ج: يمكن لآلة شطب قطع المشبك الخارجي التي تعمل بمحرك مؤازر أن تنتج حوافًا مصنوعة حسب الطلب وتغطي نطاق تصنيع يصل إلى2500 ملممع اختيار النموذج متاح على النحو المطلوب. وبعيدًا عن الأنابيب، فهو يتيح قطعًا وشطفًا آمنًا وفعالًا لأوعية الضغط ومولدات البخار.
ج: إنه مزود بمحرك مؤازر مقاوم للانفجار عالي الأمان. تعمل إجراءات الحماية المتعددة على القضاء على مخاطر الشرر والأقواس الكهربائية ودرجات الحرارة المرتفعة، مما يسمح بالتشغيل الآمنالمنطقة 2 الأجواء المتفجرة. ويتميزتصنيف العلبة IP54والعزل من الدرجة F. تدعم السخانات المدمجة المضادة للتكثيف وأجهزة استشعار درجة الحرارة Pt100 القراءة المحلية ونقل الإشارات عن بعد.
ج: يتم تطبيقه على نطاق واسع في مجالات البترول والبتروكيماويات والغاز الطبيعي وبناء السفن والبحرية وتوليد الطاقة والمعادن ومعالجة المياه والصناعات الدوائية وتجهيز الأغذية. وهو يلبي متطلبات التصنيع المسبق والتركيب والإصلاح في حالات الطوارئ في الموقع، وهو مناسب بشكل خاص للظروف المعقدة مثل المواقع الميدانية خارج الشبكة والبيئات المتفجرة الخطرة.
ج: تدعم سلسلة المنتجات هذه وحدات الطاقة الهيدروليكية والكهربائية والهوائية والمؤازرة القابلة للتبديل. تسمح تكوينات الطاقة المرنة باختيار المحركات متعددة الجهد أو محركات المحركات وفقًا للظروف الإقليمية وظروف الموقع، مما يجعلها قابلة للتطبيق في العمليات الميدانية خارج الشبكة.
ج: إنها توفر إزالة عالية للمخزون وكفاءة عالية من خلال القطع والشطف المتكاملين. نهايات الأنابيب النهائية هيسلسة وخالية من الاختباء وخالية من التشويه. يمكن تحقيق زوايا مجسمة مختلفة عن طريق تغيير القواطع. تتوفر أحجام مخصصة غير قياسية وملامح مائلة خاصة لتلبية متطلبات التصنيع الخاصة.
