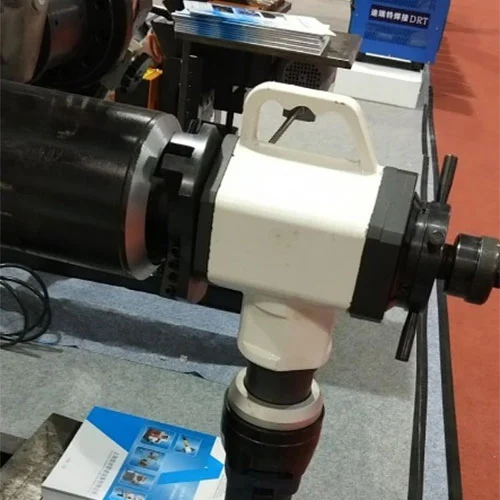

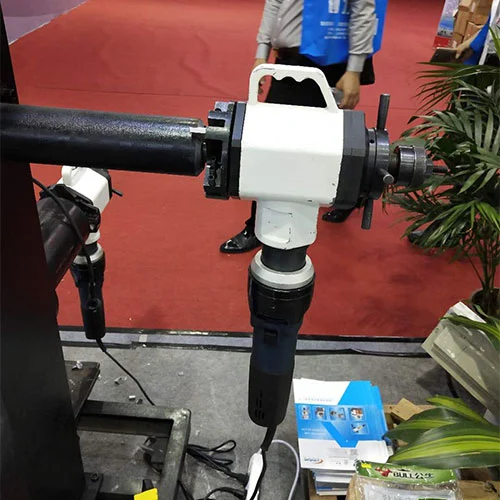

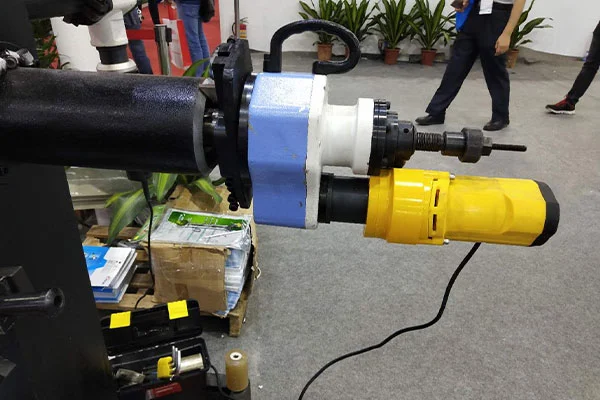

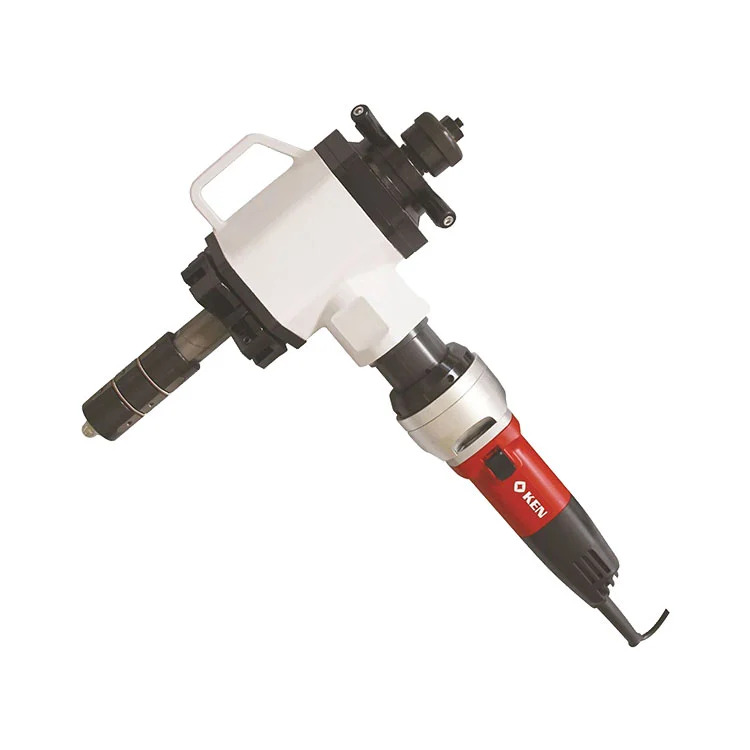

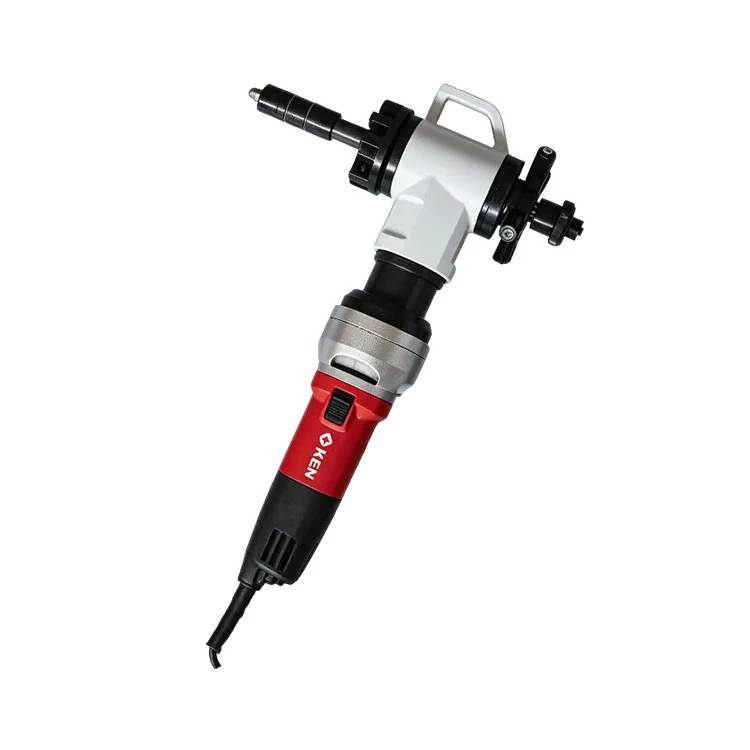

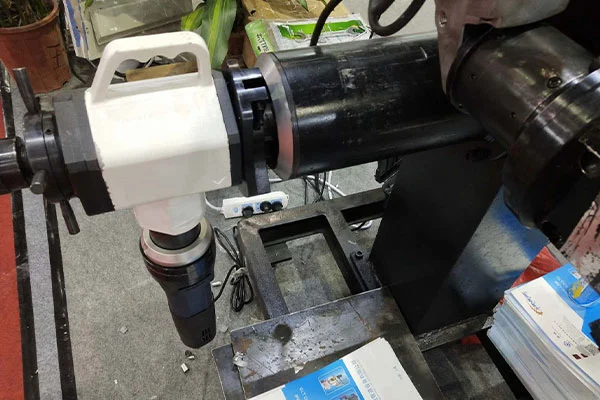

آلة التجليف الداخلية عبارة عن أداة تجليف محمولة تم تطويرها بناءً على سنوات من أبحاث السوق والتعليقات العملية من المستخدمين النهائيين. ويتميز بهيكل ميكانيكي محسّن - بما في ذلك أنظمة التخفيض والتثبيت والتغذية - مما يوازن بين الاستقرار التشغيلي والحاجة إلى التنقل في الموقع. تم تصميمه خصيصًا لشطف الأنابيب ذات القطر الكبير في الميدان، فهو يتكيف مع ظروف إمداد الطاقة المختلفة لتوفير تجليف بارد عالي الدقة، مما يضمن نهايات أنابيب نظيفة وخالية من التشوه من أجل اللحام اللاحق.
تتميز الماكينة بتصميم خفيف الوزن، مما يوفر مزايا كبيرة لشطف الأنابيب ذات القطر الكبير في الموقع. مجموعة التثبيت سهلة الاستخدام، ولا تتطلب سوى مفتاح ربط قياسي للتعديل والتأمين؛ يمكن تثبيت الوحدة بسرعة داخل الأنبوب، مما يسمح بالاستخدام المرن في الأماكن الضيقة والمواقع الميدانية النائية وسيناريوهات الإصلاح في حالات الطوارئ.
تعمل الآلة بأنبوب ثابت وأداة قطع دوارة، مما يضمن تعزيز السلامة. تحافظ طريقة المعالجة الباردة على خصائص المادة الأساسية. نهايات الأنابيب الناتجة نظيفة، ناعمة، وخالية من التشوه أو النتوءات، مما يلبي تمامًا متطلبات الجودة الصارمة للحام عالي المستوى.
توفر وحدة الطاقة تكوينات متعددة، بما في ذلك المحركات ذات مواصفات الجهد المختلفة والإصدارات التي تعمل بالمحرك. تتيح النماذج التي تعتمد على المحرك استمرار عمليات الشطف حتى في المواقع البعيدة بدون طاقة خارجية، مما يتغلب بشكل فعال على القيود المتعلقة بإمدادات الطاقة في الموقع.
قادرة على معالجة مجموعة واسعة من المواد، بما في ذلك البلاستيك والنحاس والنحاس والحديد القياسي والفولاذ الكربوني والألومنيوم وسبائك الفولاذ عالية الجودة والفولاذ المقاوم للصدأ والتيتانيوم. بالنسبة للأنابيب المعدنية، فهي تدعم مختلف الأشكال المخروطية - مثل النوع U، والنوع V المفرد، والنوع J - ويمكن تخصيصها لتلبية متطلبات عملية اللحام المحددة.
يتم تركيب الجهاز عبر آلية تثبيت خارجية متعددة النقاط. يتميز بهيكل مدمج سريع التوصيل، فهو يسمح بتحديد الموقع والتجميع بسرعة في أي نقطة على طول الأنبوب. تعمل عملية التثبيت والإزالة البسيطة على تقليل وقت الإعداد والتشغيل في الموقع بشكل كبير.
يستخدم آلية تغذية السقاطة اليدوية للتشغيل السهل والمتحكم فيه، مما يضمن الشطف الفعال ونتائج عالية الجودة. العملية برمتها عبارة عن عملية عمل باردة، مع الحفاظ على الخصائص الفيزيائية لمواد الأنابيب الأساسية.
يدعم أقطار الأنابيب من 16 مم إلى 600 مم، مع توفر مكونات اختيارية لاستيعاب متطلبات الحجم المحددة. بالإضافة إلى الأنابيب المعدنية القياسية، فهي مناسبة لقطع وشطف الأنابيب وأوعية الضغط ومولدات البخار ذات المواصفات المختلفة.
تخدم آلة التجليف الداخلية هذه قطاعات مثل النفط والغاز والبتروكيماويات والغاز الطبيعي وتجهيز الأغذية وتصنيع الغلايات والأدوية والطاقة النووية وبناء الأماكن والهندسة المدنية العامة. يتم استخدامه على نطاق واسع لمشاريع تركيب الأنابيب والصيانة والتعديل التحديثي في الموقع.
| غرض | مواصفة |
| نوع الأخدود المطبق | نوع V، نوع I، نوع U |
| معالجة نطاق قطر الأنبوب | 28 ملم - 76 ملم |
| أقصى سمك لجدار المعالجة | ≥15 ملم |
| قوة المحرك | 1.2 كيلو واط |
| وزن المعدات | 15 كجم |
| سرعة القاطع | 60 دورة / دقيقة |
| عمق التغذية المحورية | 50 ملم |
| معدل التغذية | 0.07-0.1 ملم |
| زاوية الأداة الاختيارية | 30 درجة، 37.5 درجة، 60 درجة، 0 درجة، 15 درجة المنحدر الداخلي |
1. تأكد من وضع الأنبوب بشكل آمن قبل بدء العمل. استخدم المفتاح المرفق لتشديد آلية التوسيع الداخلي، مما يمنع المعدات من التحرك أثناء المعالجة.
2. حدد زاوية أداة القطع المناسبة بناءً على مادة الأنبوب وعملية اللحام لضمان الشكل المائل المطلوب.
3. عند استخدام الإصدار الذي يعمل بالمحرك في البيئات الميدانية، تأكد من التهوية الكافية واحتياطات السلامة. قم بفحص آليات تروس التخفيض والتثبيت والتغذية بانتظام لضمان التشغيل المستقر على المدى الطويل.
تأسست شركة Xianjin Pipeline في عام 2012، وقد كرست أكثر من عقد من الزمن حصريًا للبحث والتطوير في تقنيات القطع على البارد والميلاف. على عكس الشركات المصنعة للآلات العامة، يركز فريقنا الفني الأساسي - الذي يتكون من 3 مهندسين كبار و5 مهندسين متوسطين - بشكل خاص على الديناميكيات الميكانيكية لأنظمة التثبيت الداخلية الموسعة وآليات التغذية المتزامنة متعددة النقاط.
نحن نمارس ما نبشر به. يتم تصنيع أجهزتنا باستخدام معدات إنتاج متقدمة داخل منشأتنا التي تبلغ مساحتها 1000 متر مربع. بدءًا من المعالجة الحرارية لعلبة تروس التغذية وحتى الطحن الدقيق لشياق التمدد، يخضع كل مكون حاسم لرقابة صارمة على العملية. يعمل هذا النهج "المصنوع بواسطة الخبراء" على التخلص من المشكلات الشائعة مثل علامات الاهتزاز واهتزاز التغذية، مما يضمن سلامة المعالجة الباردة التي تعتمد عليها.
إن امتثال مشروعك هو أولويتنا. يلتزم خط الإنتاج الخاص بنا بشكل صارم بأنظمة إدارة ISO 9001 (الجودة)، وISO 14001 (البيئة)، وISO 45001 (السلامة). والأهم من ذلك، أن سلسلة الماكينات تحمل شهادة CE للوصول إلى أسواق الاتحاد الأوروبي وشهادة مقاومة الانفجار الاختيارية لتطبيقات البتروكيماويات. هذه ليست مجرد شعارات، بل هي وعدنا بالجودة التي يمكن تتبعها وتغطية المسؤولية القانونية لعملياتك في الموقع.
إن آلة التجليف الداخلية الخاصة بنا لم يتم اختبارها معمليًا فحسب؛ لقد أثبتت فعاليتها ميدانيًا. منذ عام 2012، تم نشر آلاف الوحدات في ظروف قاسية - من حقول النفط في كازاخستان (-40 درجة مئوية) إلى محطات الطاقة عالية الرطوبة في جنوب شرق آسيا. نحن نحتفظ بمخزون كافٍ من قطع الغيار (يدعم مئات الوحدات سنويًا) لضمان تلبية احتياجاتك من الاستبدال والتوجيه الفني، سواء كنت في سنغافورة أو روسيا، بأقل وقت توقف عن العمل، سواء كنت في سنغافورة أو روسيا.
النماذج القياسية لا تناسب الجميع. نظرًا لأننا نملك سلسلة البحث والتطوير والإنتاج بأكملها، فإننا نقدم التخصيص غير القياسي لـ OEM/ODM. هل تحتاج إلى أخدود محدد من النوع J لرأس الغلاية؟ هل تحتاج إلى حجم شياق خاص لأنبوب صغير مقاس 16 مم؟ يقدم فريقنا المكون من 8 مهندسين استشارات فنية فردية لتعديل نسبة تروس التخفيض أو عمق التغذية أو نطاق التثبيت، مما يضمن تكيف الماكينة مع إجراءات اللحام الفريدة الخاصة بك - وليس العكس.
إن آلة التجليف الداخلية متعددة الوظائف هذه تدعم المعالجة الشاملة لمواد الأنابيب المتعددة، بما في ذلك الأنابيب البلاستيكية والنحاس والنحاس والحديد والفولاذ العادي والألومنيوم والفولاذ عالي الجودة والفولاذ المقاوم للصدأ وأنابيب التيتانيوم. إنه قابل للتطبيق على نطاق واسع لمختلف مهام تجليف وقطع الأنابيب المعدنية وغير المعدنية لمشاريع خطوط الأنابيب الصناعية.
يمكن للآلة معالجة الأخاديد القياسية من النوع V، والنوع I، والنوع U. كما أنها تدعم المعالجة المخصصة للأخاديد الفردية على شكل V وJ وفقًا لمعايير عملية اللحام الفعلية للعملاء. يمكن أن يتوافق مع متطلبات تصميم اللحام المختلفة لمشاريع خطوط أنابيب البترول والكيماويات والطاقة النووية وخطوط أنابيب الغلايات.
تعتمد المعدات طريقة المعالجة الباردة الكاملة دون تسخين الأنبوب أثناء التشغيل. لن يغير الخصائص الفيزيائية والبنية المادية للمادة الأساسية للأنبوب. إن شق الأنبوب المعالج غير قابل للتشوه، وخالي من النتوءات ونظيف، وهو ما يلبي تمامًا معايير جودة اللحام عالية الدقة لخطوط الأنابيب الصناعية المتطورة.
نعم. تتميز آلة التجليف المحمولة هذه بخيارات طاقة متنوعة. يمكن تجهيزه بمحركات ذات جهد كهربائي مختلف للبناء الكهربائي التقليدي، ويمكن أيضًا تخصيصه مع أجهزة قيادة المحرك. يمكن أن يعمل بثبات في البيئات الميدانية بدون مصدر طاقة، ويتكيف بشكل مثالي مع تركيب خطوط الأنابيب الخارجية والصيانة الهندسية في حالات الطوارئ.
تتميز الماكينة بهيكل محمول خفيف الوزن وتصميم تركيب داخلي فريد سريع التوصيل. إنها تحقق تثبيتًا متعدد النقاط على جدار الأنبوب الخارجي، ويمكن تركيبها في أي موضع من خط الأنابيب بسرعة. مطلوب مفتاح ربط قياسي واحد فقط للتعديل والتثبيت، مما يوفر بشكل كبير وقت التصحيح في الموقع ويحسن كفاءة البناء.
يتراوح نطاق قطر المعالجة التقليدية للمعدات من 28 مم إلى 76 مم، مع أقصى سمك لجدار المعالجة يبلغ 15 مم. يغطي نطاق المعالجة المطبق معظم الأنابيب الصناعية التقليدية الصغيرة والمتوسطة الحجم وأوعية الضغط وخطوط أنابيب مولد البخار، مما يلبي احتياجات المعالجة اليومية لمعظم المشاريع الهندسية.
