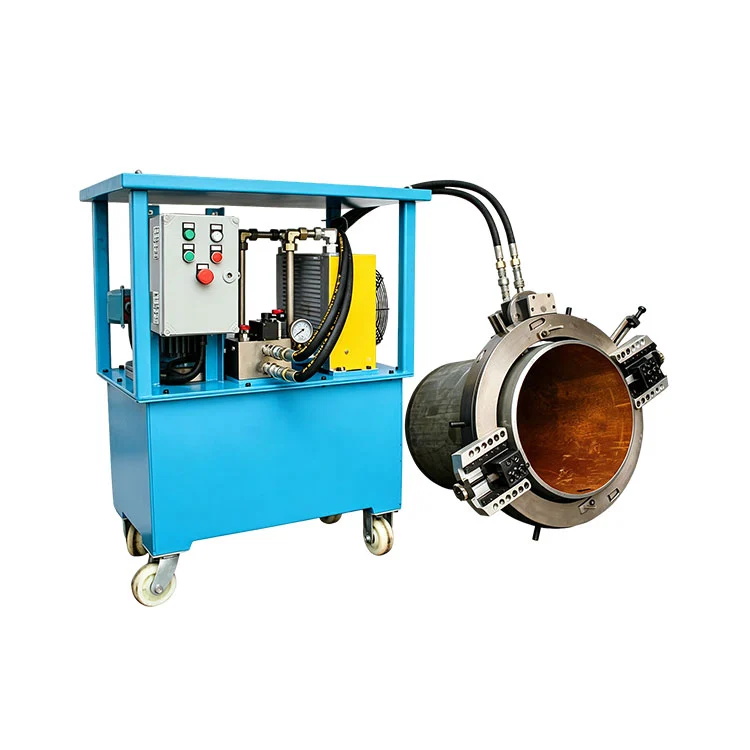

مع عربة الطاقة الهيدروليكية القياسية HB-7.5، فإن آلة قطع المشبك الخارجي ذات المحرك الهيدروليكي 7.5KW تشكل نظامًا كاملاً لقطع وشطف الأنابيب. مزودة بمحرك 7.5 كيلو واط، مضخة ريشة ذات إزاحة ثابتة من Yuken ووحدة تحكم في صمام خرطوشة متينة وعالية الاستجابة، تم تصميم هذا النظام خصيصًا لقواطع الأنابيب الهيدروليكية ومتوافق مع معدات قطع الأنابيب من العلامات التجارية المحلية والعالمية بما في ذلكواكس، هايتيك، و تريتو.

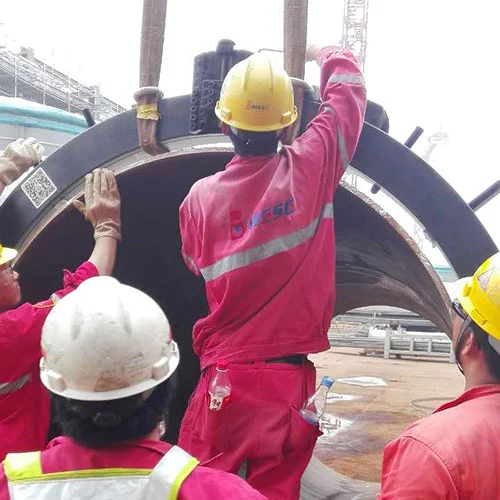

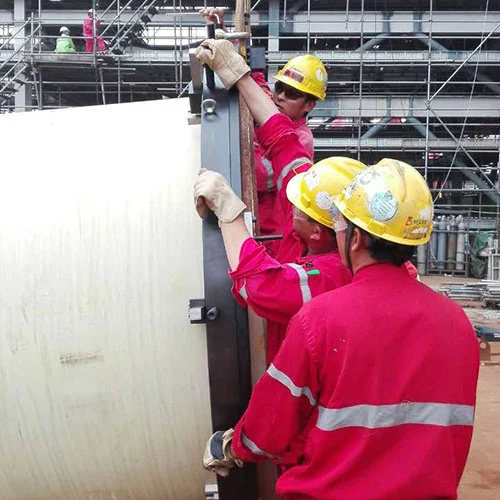

لقد تم تصنيعها بهيكل حلقي منقسم من قطعتين، فإن آلة قطع المشبك الخارجي ذات المحرك الهيدروليكي بقدرة 7.5KW يتم تثبيتها مباشرة على الأسطح الخارجية للأنبوب. يقوم إعداد واحد بتنفيذ كل من القطع والشطف. يسمح التثبيت والإزالة السريعان في الموقع بالتشغيل في أي مكان على طول خط الأنابيب. مطلوب مفتاح ربط قياسي واحد فقط للتعديل والقفل الآمن.
تحافظ عملية القطع البارد النقية على خصائص المواد الأصلية للأنبوب. تدور الأداة مقابل أنبوب ثابت، مما يؤدي إلى الخضوعقطع خالية من التشويه وخالية من الحرقمثالية للحام عالي المواصفات. يتم دعم الأشكال الهندسية المخروطية المخصصة لمواد الأنابيب المتنوعة.
يغطي أقطار الأنابيبΦ10-2500 ملم; حدد النموذج المناسب وفقًا لبعد الأنبوب. يعالج خطوط الأنابيب وأوعية الضغط ومكونات مولد البخار. مناسب لمشاريع البتروكيماويات والنووية والأدوية والغلايات وتجهيز الأغذية والبناء والإصلاح في حالات الطوارئ، بما في ذلك الخدمة الميدانية خارج الشبكة.
تعمل التغذية التلقائية على التخلص من الضبط اليدوي لتحقيق إنتاجية عالية. يتفوق البناء خفيف الوزن في الآلات ذات التجويف الكبير في الموقع. تضمن المحامل القابلة للتعديل للخدمة الشاقة جنبًا إلى جنب مع السباقات الأساسية المعززة ثباتًا ميكانيكيًا قويًا. خيارات الطاقة: محرك كهربائي أو محرك احتراق. يتكيف المحرك المؤازر المزود بموصلات سريعة التوصيل والتشغيل مع ظروف الموقع المتنوعة في جميع أنحاء العالم.
| غرض | مواصفة |
| نوع مشطوف قابل للتطبيق | نوع V/I/U/Double V |
| طريقة التثبيت | تركيب القطاع / من خلال التثبيت |
| ضمان الوحدة الرئيسية | سنتان |
| طريقة لقط | دليل متعدد النقاط لقط |
| طريقة لقط | لا لقط الويب |
| تبادل الطاقة | هيدروليكي / كهربائي / هوائي / مؤازر |
إن عربة الطاقة الهيدروليكية القياسية HB-7.5 عبارة عن وحدة طاقة فعالة من حيث التكلفة لقواطع الأنابيب، وقد تم تصميمها وتصنيعها بعناية بناءً على سنوات من أبحاث السوق وتعليقات المستخدمين الشاملة.
مدعوم من أمحرك 7.5 كيلو واط، يعتمد النظام مضخة ريشة ذات إزاحة ثابتة من Yuken وصمامات خرطوشة متينة وعالية الاستجابة للتحكم.
تم تطوير عربة الطاقة الهيدروليكية القياسية HB-7.5 خصيصًا لقواطع الأنابيب الهيدروليكية، وهي متوافقة مع آلات قطع الأنابيب من العلامات التجارية المحلية والعالمية بما في ذلكWACHS وHytek وTritoo (الولايات المتحدة الأمريكية).
| غرض | مواصفة |
| وزن المعدات | 270 كجم |
| قوة المحرك | 7.5 كيلو واط |
| سعة خزان الزيت | 160 لتر |
| الجهد االكهربى | 24 فولت |
| وضع التبريد | تبريد الهواء |
| ضغط النظام | 12 باسكال |
| سمك الجدار القابل للتشكيل | ≥50 ملم |
| أبعاد التعبئة | 900×600×1100 |
| نوع التحكم في المضخة | حساسة للتحميل |
| نوع التحكم في الصمام الهيدروليكي | متناسبة |
| الزيت الموصى به | الصيف 46#/الشتاء 32# |
| سرعة المحرك الهيدروليكي | 140-280 دورة في الدقيقة |
| نطاق قابل للتعديل لسرعة الخط | 0-20 م/دقيقة |
| الحد الأقصى لعزم الدوران الناتج | 360 نيوتن متر |
| الجهد المطبق | 380 فولت/50 هرتز |
| طريقة الأسلاك | نظام 3 مراحل 5 أسلاك |
| لا. | النموذج الهيدروليكي | نطاق التصنيع | قطع سمك الجدار | معدل التغذية | ملاحظات |
| 1 | الرقم الهيدروجيني-89 | 25-89 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 2 | الرقم الهيدروجيني-168 | 50-168 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 3 | ف-219 | 60-219 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 4 | ف-325 | 168-325 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 5 | ف-377 | 219-377 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 6 | ف-426 | 273-426 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 7 | ف-508 | 355-508 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 8 | PH-610 | 457-610 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 9 | الرقم الهيدروجيني-762 | 610-762 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 10 | الرقم الهيدروجيني-914 | 762-914 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 11 | الرقم الهيدروجيني-1066 | 914-1066 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 12 | PH-1219 | 1066-1230 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 13 | ف-1542 | 1230-1542 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 14 | الرقم الهيدروجيني-1800 | 1542-1800 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
ج: يشتمل النظام الكامل على الوحدة الرئيسية لآلة قطع المشبك الخارجي ذات المحرك الهيدروليكي بقدرة 7.5 كيلو وات، وعربة الطاقة الهيدروليكية القياسية HB-7.5، جنبًا إلى جنب مع خراطيم الضغط العالي وتجميعات التوصيل السريع. الآلة الرئيسية تقوم بربط، قطع وشطف الأنابيب، في حين أن عربة الطاقة الهيدروليكية HB-7.5 تعمل كمصدر طاقة هيدروليكي مستقل لتزويد الطاقة الهيدروليكية للوحدة الرئيسية.
ج: يغطي أقطار الأنابيب منΦ10mm إلى 2500mmمع اختيار النموذج وفقًا لحجم الأنبوب الفعلي. متوافق مع الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ والنحاس والألومنيوم والتيتانيوم وبعض الأنابيب البلاستيكية. لن تؤدي عملية العمل البارد إلى تغيير خصائص المواد الأصلية.
ج: يدعممقاطع جانبية على شكل U، ومفردة على شكل حرف V، وأخرى على شكل حرف V، وأخرى على شكل حرف J. يمكن تصنيع الأبعاد غير القياسية والأشكال الهندسية المائلة الخاصة حسب الطلب. يتم إنتاج نهايات الأنابيب الخالية من الحرق والتشويه وتكون جاهزة للحام المباشر.
ج: نعم. تم تصميم عربة الطاقة الهيدروليكية القياسية HB-7.5 خصيصًا لقاطع الأنابيب الهيدروليكية، وهي متوافقة مع العلامات التجارية الرئيسية المحلية والدولية لقطع الأنابيب الهيدروليكية بما في ذلكWACHS وHytek وTritoo (الولايات المتحدة الأمريكية).

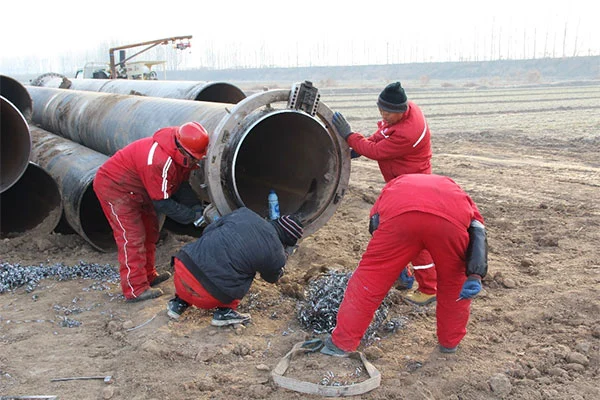

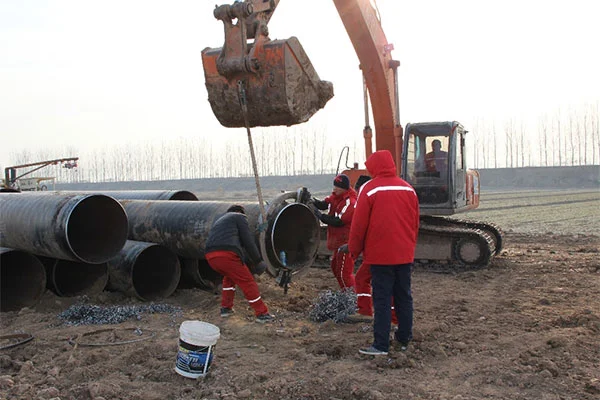

ج: باعتبارها وحدة تصنيع في الموقع ذات مشبك خارجي، فهي تستخدم على نطاق واسع في مشاريع البتروكيماويات والطاقة النووية والأدوية والغلايات ومعالجة المياه وبناء السفن وتوليد الطاقة والبناء والإصلاح في حالات الطوارئ، ويمكن أن تعمل في ظل ظروف ميدانية خارج الشبكة.
تتميز آلة قطع المشبك الخارجي ذات المحرك الهيدروليكي بقدرة 7.5KW بقدرة ممتازة على التكيف البيئي ويمكن أن تعمل بثبات في ظل ظروف العمل العادية المختلفة. يمكنه تحمل تقلبات معينة في درجة الحرارة والرطوبة بالإضافة إلى الاهتزازات البسيطة، مما يضمن أن العوامل الخارجية لن تؤثر على أدائه وعمر الخدمة في ظل ظروف التشغيل العادية. وفي الوقت نفسه، فإن التصميم الهيكلي واختيار المواد وإجراءات الحماية متوافقة مع ظروف التثبيت في الموقع لضمان التشغيل الآمن والموثوق على المدى الطويل.
مزود الطاقة:380 فولت، 50 هرتز
ارتفاع:<1000 م
درجة الحرارة المحيطة:0-45 درجة مئوية (التشغيل الداخلي)
الرطوبة النسبية:الحد الأقصى للمتوسط اليومي للرطوبة النسبية 90%
الشدة الزلزالية:لا يزيد عن الدرجة السابعة
