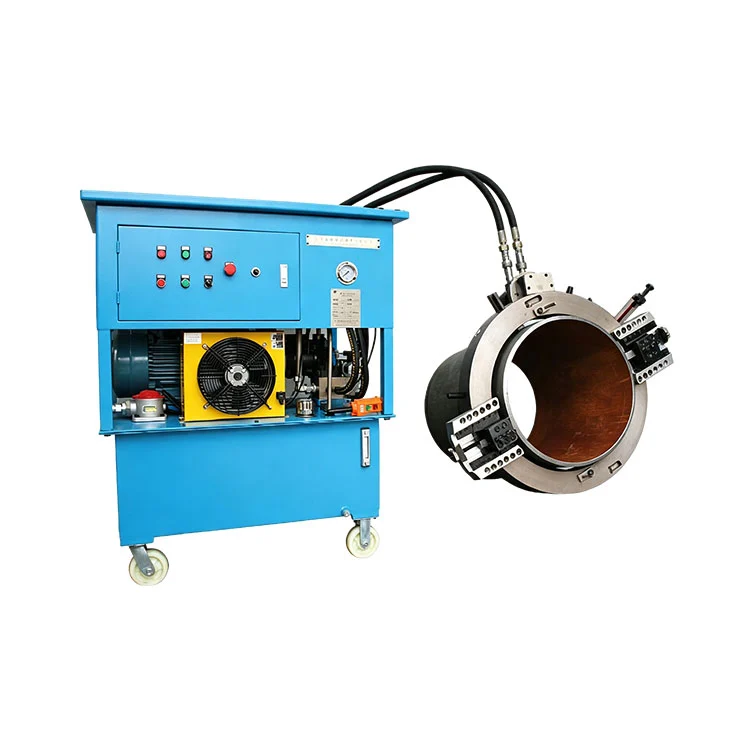

توفر آلة تجليف القطع الخارجية الهيدروليكية بقدرة 15KW معالجة مسبقة اللحام للأنابيب متعددة الصناعات، معأقصى سمك للجدار 120 ملم. وهي مزودة بوحدة الطاقة الهيدروليكية عالية الكفاءة HB-15، وهي سهلة الاستخدام: قم بضبط السرعة عند بدء التشغيل وتشغيلها دون تعديلات إضافية. يتميز بقوة قوية، والتحكم في السرعة بدون خطوات بمقياس الجهد وردود فعل ضغط التدفق المدمجة لضمان أداء مستقر للنظام. إنها تنتج قطعًا سلسة للحام عالي الجودة.
مثبتة على جدار الأنبوب الخارجي بمشبك متعدد النقاط. ماكينة الميلا والقطع الخارجية الهيدروليكية 15KW تكمل عملية القطع والميلاف في نفس الوقت في إعداد واحد. عملية العمل على البارد بالكامل تحافظ على خصائص مواد الأنابيب دون تغيير. تلغي التغذية التلقائية الضبط اليدوي لتحقيق إنتاجية عالية وجودة فائقة. ملفات تعريف مائلة متعددة (شكل U، مفرد على شكل V، مزدوج على شكل V، على شكل J) متوفرة مع قواطع مخصصة.قطع خالية من الحرق وخالية من التشويهتلبية متطلبات اللحام الصارمة عالية الجودة.
يغطي أقطار الأنابيب من10 ملم إلى 2500 ململاختيار نموذج مرن. يعالج أنابيب الصلب الكربوني، والفولاذ المقاوم للصدأ، وسبائك الصلب، والنحاس، والألومنيوم، والتيتانيوم، والأنابيب البلاستيكية. مناسبة للأنابيب وأوعية الضغط ومولدات البخار. يدعم الأحجام غير القياسية والحواف المخصصة لمشاريع النفط والغاز والطاقة النووية والأدوية وبناء السفن والمعادن ومشاريع الإصلاح في حالات الطوارئ.

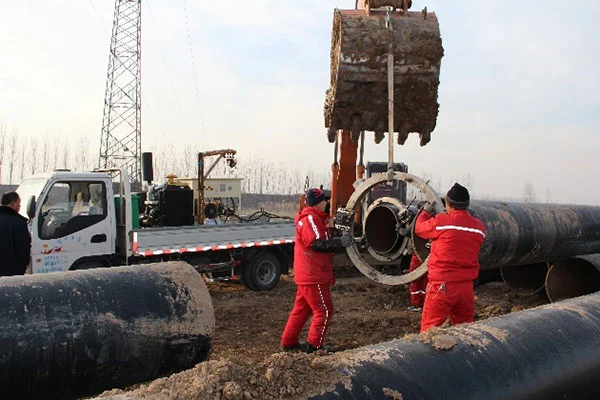

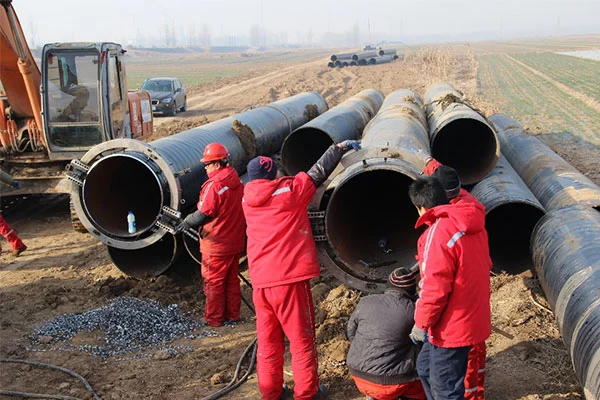

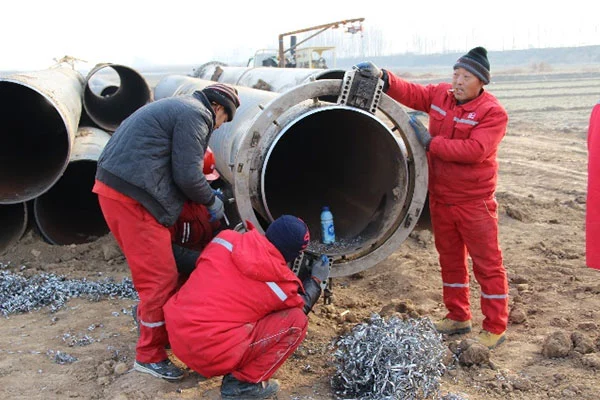

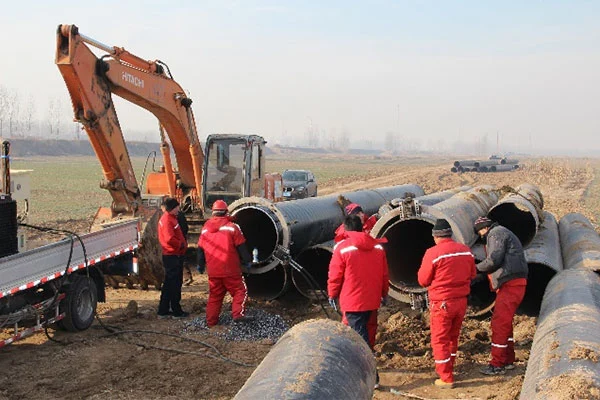

يتيح الهيكل الحلقي المفصلي الخفيف الوزن التثبيت السريع في أي موضع على طول خط الأنابيب. يتطلب التعديل مفتاح ربط واحد فقط للتشغيل البسيط. وضع العمل الآمن:تدور الأداة بينما يظل الأنبوب ثابتًا. خيارات طاقة متعددة: محركات متعددة الفولتية أو محركات محركات للظروف الميدانية خارج الشبكة. تتصل المحركات المؤازرة عبر وصلات التوصيل السريع لتوفير الراحة أثناء التوصيل والتشغيل.
ملفقة من سبائك عالية الكثافة وعالية القوة. تعمل المحامل القابلة للتعديل المحملة على الرقبة وسباقات المحامل السفلية المعززة على زيادة الموثوقية إلى أقصى حد. يعد محرك المؤازرة اختياريًا لتوفير طاقة قوية ومتسقة. مُصمم لتصنيع خطوط الأنابيب في الموقع للحفاظ على أداء القطع المستقر في ظل دورات الخدمة الشاقة.
| غرض | مواصفة |
| نوع مشطوف قابل للتطبيق | نوع V/I/U/Double V |
| طريقة التثبيت | تركيب القطاع / من خلال التثبيت |
| ضمان الوحدة الرئيسية | سنتان |
| طريقة لقط | دليل متعدد النقاط لقط |
| طريقة لقط | لا لقط الويب |
| تبادل الطاقة | هيدروليكي / كهربائي / هوائي / مؤازر |
| سمك الجدار يمكن تشكيله | ≥120 ملم |
إن HB-15 "عربة الطاقة الهيدروليكية عالية الكفاءة" عبارة عن وحدة طاقة عالية الأداء تم تطويرها خصيصًا لآلة تجليف القطع الخارجية الهيدروليكية بقدرة 15KW. وهو متوافق مع العلامات التجارية المحلية والدولية السائدة لمعدات قطع الأنابيب بما في ذلكواكس وهيدراتايت وتريتاو.
من خلال اعتماد مضخة مكبس متغيرة الضغط العالي والتحكم في نسبة الحمل، يقوم النظام بضبط الضغط والتدفق وفقًا لظروف العمل. تأخر استجابة الضغط للتحميل تقريبًا10 مللي ثانية. إنه يحسن مقاومة صدمات الأداة، ويطيل عمر خدمة الأداة، ويقلل التكاليف ويعزز الكفاءة. وفي الوقت نفسه، فإنه يقلل من استهلاك طاقة النظام وتوليد حرارة النظام الهيدروليكي، مما يقلل من فقدان طاقة النظام بمقدار حوالي30%.
● عملية بسيطة:حدد السرعة بعد بدء التشغيل للاستخدام الفوري. يتم تحقيق أداء القطع الأمثل دون تعديلات إضافية.
● إخراج قوي:تنظيم السرعة بدون خطوات عبر مقياس الجهد. يضمن التحكم المدمج في التدفق والضغط التشغيل السلس والخالي من الصدمات، ويوفر نتائج قطع متسقة ويقلل من تآكل الأداة.
●تتوفر أوضاع تحكم متعددة للتشغيل الميداني المريح.
●يعمل التحكم النسبي عالي الدقة لاستشعار الحمل على تقليل استهلاك الطاقة وتوليد الحرارة، وهو مناسب لظروف العمل القاسية.
●تتيح مواد الختم المقاومة للحرارة العالية التشغيل العادي للنظام في درجات حرارة تصل إلى75 درجة مئوية.
●يتم استيراد المكونات الرئيسية لضمان عمر خدمة طويل واستقرار عالي للنظام.
| غرض | مواصفة |
| وزن المعدات | 380 كجم |
| قوة المحرك | 15 كيلو واط |
| سعة خزان الزيت | 240 لتر |
| السيطرة على الجهد | 24 فولت |
| وضع التبريد | تبريد الهواء |
| ضغط النظام | 15 باسكال |
| سمك الجدار القابل للتشكيل | ≥120 ملم |
| أبعاد التعبئة | 1190 × 840 × 1221 |
| نوع التحكم في المضخة | حساسة للتحميل |
| نوع التحكم في الصمام الهيدروليكي | متناسبة |
| الزيت الموصى به | الصيف 46#/الشتاء 32# |
| سرعة المحرك الهيدروليكي | 140-280 دورة في الدقيقة |
| نطاق قابل للتعديل لسرعة الخط | 0-25 م/دقيقة |
| الحد الأقصى لعزم الدوران الناتج | 420 نيوتن متر |
| الجهد المطبق | 380 فولت/50 هرتز |
| طريقة الأسلاك | نظام 3 مراحل 5 أسلاك |
| لا. | النموذج الهيدروليكي | نطاق التصنيع | قطع سمك الجدار | معدل التغذية | ملاحظات |
| 1 | الرقم الهيدروجيني-89 | 25-89 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 2 | الرقم الهيدروجيني-168 | 50-168 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 3 | ف-219 | 60-219 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 4 | ف-273 | 120-273 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 5 | ف-325 | 168-325 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 6 | ف-377 | 219-377 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 7 | ف-426 | 273-426 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 8 | ف-457 | 300-457 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 9 | الرقم الهيدروجيني-530 | 377-530 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 10 | PH-630 | 457-610 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 11 | الرقم الهيدروجيني-762 | 610-762 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 12 | الرقم الهيدروجيني-914 | 762-914 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 13 | الرقم الهيدروجيني-1066 | 914-1066 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 14 | PH-1219 | 1066-1230 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 15 | ف-1542 | 1230-1542 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
| 16 | الرقم الهيدروجيني-1800 | 1542-1800 | ≥150 | 0.07 | الطاقة قابلة للتبديل |
ج: إن آلة تجليف القطع الخارجية الهيدروليكية 15KW يتم تثبيتها على الجدار الخارجي للأنبوب من أجل المعالجة الباردة. يبقى الأنبوب ثابتًا بينما تدور القواطع حوله. يتم الانتهاء من القطع والشطف في إعداد واحد دون تغيير خصائص المواد. تنتج القواطع المخصصةU، ومفردة على شكل V، ومزدوجة على شكل V، ومشطوفة على شكل حرف J.
ج: قطر الأنبوب:10-2500 ملمأقصى سمك للجدار120 ملم. يعمل على الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ والنحاس والألومنيوم والتيتانيوم والبلاستيك. تتوفر أحجام وحواف غير قياسية مخصصة.
ج: نعم. تدعم وحدات الطاقة القابلة للتبديل المحركات متعددة الجهد أو محركات المحركات للتشغيل الميداني خارج الشبكة. يعتمد محرك سيرفو تصميم التوصيل والتشغيل سريع التوصيل.
ج: يسمح تصميم الحلقة المفصلية المنفصلة بالتركيب السريع في أي مكان على خط الأنابيب. هناك حاجة إلى مفتاح ربط واحد فقط للتثبيت. اضبط السرعة عند بدء التشغيل ولا يلزم إجراء أي تعديل إضافي.
ج: جسم من خليط معدني عالي الكثافة وعالي القوة. تعمل المحامل القابلة للتعديل والسباقات المعززة على تحسين الموثوقية. يوفر محرك سيرفو اختياري أداءً مستقرًا للخدمة الشاقة للعمل الميداني.
